Syma X8# РАЗНОЕ полезное и не очень
Виктор Иванов (LahtaNoID)
Здесь собраны всяческие ,на мой взгляд, полезности по SYMA X8.
Я не являюсь автором всего материала.
Спасибо всем кто приложил руку к этому, пусть даже и опосредованно.
Я не претендую на то что всё изложенное здесь абсолютно правильно и соответствует истине.
Если Вы будете использовать этот материал, то Вы делаете это на свой страх и риск. Актуальность материала не отслеживается досконально. Возможно есть битые ссылки и пр. Если Вы считает, что нужно что-то исправить - напишите. Будет время - исправлю. Тема не является для меня и особо актуальной.
Надеюсь на Ваше понимание.
Запись пришлось разделить на несколько частей т.к. выяснилось, что есть ограничения на количество картинок в записи…
Модификации Syma X8
- В начале 2016 года появилась новая модификация Syma. Syma X8HC.
Эта Сима имеет встроенный барометр. Что позволяет в автоматическом режиме поддерживать заданную высоту без “подруливания” по высоте.
“Фишка” пригодиться тем, кто пытается снимать видео с квадрика или пока ещё плохо управляет им в ручном режиме.
Syma X8 квадрокоптер 350 размера с коллекторными движками.
-
Newest Syma X8C Venture 4 Channel 2.4G RC Quadcopter with HD Camera 6 Axis 3D Flip Fly UFO
“Обычная” Cима с 2х Мегапиксельной камерой (интерполяция 0.3MP ). Возможностью записи видео и фото на SD - карту.
-
SYMA X8W WiFi FPV Headless Mode 2.4G Remote Control Quadcopter with HD 0.3MP Camera 6 Axis Gyro 3D Roll Stumbling UFO
“Обычная” Cима с камерой оснащённой WIFi передатчиком. Не рекомендуется к покупке в виду сбоев возникающих при управление квадрокоптером из-за наводок WiFi - передатчика. Сняв передатчик мы получим ту же Syma X8. Здесь имеем переплату за WiFi - камеру, которую лучше сразу снять и применить по-другому.
- SYMA X8G Headless Mode 2.4G 4.5 Channel Remote Control Quadcopter with HD 8.0MP Camera 6 Axis Gyro 3D Roll Stumbling UFO
“Необычная” Сима, оснащённая подвесом и 5ти мегапиксельной камерой. Качество записи довольно среднее.
“камера от 8g не приспособлена к fpv по причине отсутствия видеовыхода. единственный ее плюс (судя по забугорным форумам) - она делает хорошие фото и достаточно хорошее видео для своей цены. а еще со стандартным подвесом, который без переделок монтируется на 8с она весит всего 62 грамма, что достаточно мало.” (sergey.brest )
Но!
необычность этой модели заключается в том, что здесь установлены улучшенные моторы способные поднимать камеру с подвесом без особого труда. Подробнее о них в секции Движки (Внимание! Информация неоднозначная.)
-------------------------------------------------
Стандартная комплектация X8C:
Specifications:
Frequency: 2.4G
Functions: Up / down, left / right sideway fly, forward / backward, turn left / right, built - in 6 axis gyro, 360 degree 3D fly and special functions (continuous rolling)
Lens pixels: 2.0MP
Battery: 7.4V 2000mAh Li-on battery ( included )
Suitable cameras for this copter: Normal flight cameras and sports DV cameras
Flying time: 10-12mins
Charging time: About 120mins ( by USB-)
Controlling distance: 50m
Battery for controller: 6 x AA battery ( not included )
Product size: 48.5 x 48.5 x 19 cm
Box size: 35 x 35 x 17cm
Калибровка SymaX8
Выписка из инструкции к Симе X8: в случае, если коптер тянет в какую либо сторону, либо полет модели нестабилен, нужо произвести сброс настроек коптера.Для этого:
- Поместить модель на горизонтальную поверхность
- Включить аппаратуру
- Включить квадрокоптер
- Перевести ручку газа из нижнего состояния в верхнее, после чего опять поместить в нижнее
- Левый и правый джойстик повернуть вниз вправо на несколько секунд.
Можно еще откалибровать гироскоп. Надо сделать все тоже самое до 5-го пункта, только потом оба стика опустить вниз и влево.
(John Shoot )
----------------------------------------------------
“Безголовый” режим полета
В инструкции заявлен безголовый режим полета (возврат домой). Сам он конечно обратно не прилетит, но безголовый режим работает.
В момент включения и привязки к пульту, квадрокоптер Syma X8C, запоминает свое положение и при включении безголового режима (headless mode), реагирует на движения стика соответствующим образом.
Для простоты понимания приведу методику полета. Выбираем зону полета, становимся к ней лицом, ставим перед собой квадрик задом к себе, головой вперед. Включаем, производим подключения.
Теперь если включить безголовый режим (долгое нажатие левой кнопки, пульт издает звуковой сигнал, квадрокоптер начинает мигать огнями), квадрокоптер будет реагировать на управление относительно не своего положения, а относительно вашего положения.
То есть, даете команду вперед, он летит вперед (относительно вас), даете назад, летит к вам (опять же относительно вас), аналогично влево и вправо. Получается, что в этом режиме можно лететь например вперед и вращаться и при этом квадрокоптер будет сохранять траекторию.
-----------------------------------------------------
Движки

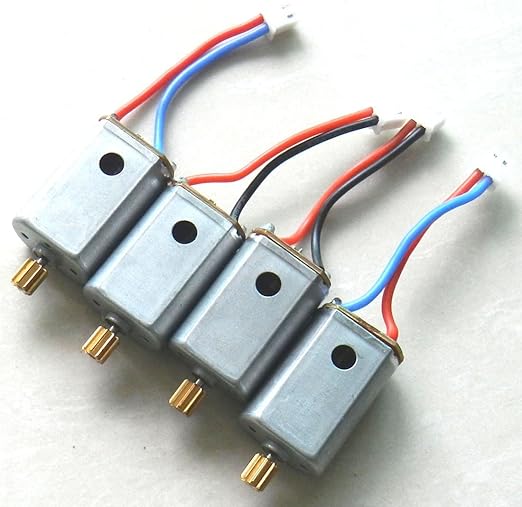

На данный момент известно 3 варианта движков для SYMA X8:
1. Стандартные движки устанавливаются на C и W модификацию
По 2 отверстия на широком ребре с каждой стороны движка +надпись на одной из сторон.
Вентиляционные отверстия на торце небольшие.
Сравнение размера моторов Syma X8c с Wltoys V262\V666\Tarantula X6 и другими. Весит моторчик 32 грамм. (KRAVA)
2. Движки от G - модификации
По 2 больших отверстия на широком ребре с каждой стороны движка, без надписей на движке
Вентиляционные отверстия на торце большие.
“у G-движков нет маркировки, другой металл корпуса и сверху дополнительные вентиляционные отверстия. Ну и цена раза в два выше, чем у стандартных.” (yurik_sl )
ru.aliexpress.com/item/…/32451503222.html
“правильные” движки:
ru.aliexpress.com/item/…/32501209361.html
На данный момент есть подтверждение информации, что движки серии G имеют лучшие параметры по сравнению со “стандартными” движками.
Самый последний тест на январь месяц 2016 г.:
Спасибо MARANTONO
Реальный отзыв по G-движкам:
“Ну если на старых движках квадрик не тянул fpv + SJ4000 выше 40-50 сантиметров, то на G движках он нормально поднимается и летает? Это разница или желание верить?” (yurik_sl 28.11.15)
“На c-движках уверенно подымался с хаоми без батарейки и комплектом fpv, естественно камера кушала еду от штатной батареи и помехи на монитор fpv.
На днях поставил g-движки, тяга заметно пошла вверх, без всяких тестов на весах видно. Поставил батарейку на камеру, и результат на лицо - с камерой, с комплектом fpv, 8-9 минут уверенных полетов, без помех на моник.
Так что, если кто не планирует переход на новый уровень, берите g-шки у проверенных продаванов и в небо.” (bedouin 28.11.15)
(rcopen.com/forum/f135/topic392803/2903)
29.11.15 Движки тянут! (OlDin )
rcopen.com/forum/f135/topic392803/2913
Где купить проверенные: ru.aliexpress.com/store/1921782
3. Сторонние движки от Night Lions Tech www.amazon.com/gp/…/ref=s9_simh_gw_p21_d0_i1?pf_rd…
Одно большое отверстие на широких рёбрах, без надписей.
Основное отличие, кажется в замене шестерни на другую, из другого металла. А ну, и дырки вентиляции. 😃
--------------------------------------------
Всем привет! На днях жду прихода SYMA X8C. Сразу возникает вопрос: надо ли обкатывать моторы на этом квадрике? Они насколько я знаю коллекторные. Если надо, то подскажите как плиз.
rcopen.com/forum/f135/topic392803/1648
--------------------------------------------
Модернизация движков от Deim-1 . Фото:
rcopen.com/forum/f135/topic392803/1657
Управление
Не забывайте при переделке штатных антенн:
apmcopter.ru/blog/electro/dli...a-antenny.html
Качество и дальность падает при “неправильном” кабеле антенны.
Из этого проистекает КСВ и пр. что просто жарит наш передатчик…
(Serjio_S )
-----------------------------------------------------
Привязка пульта от 5-ой Симы:
------------------------------------------------------
Бустер для антенны. Обсуждение : rcopen.com/forum/f135/topic392803/1636
Продолжение: (rcopen.com/forum/f135/topic392803/1673)
Пульт от нашей симы не слабый - я летал со штыревой антенной 5dB на 460 метров и это не было пределом… по этому я хотя бы 15 см использовал отросточек. Во вторых - ты забыл учесть силу и направление ветра, так что бы ветра совсем не было днём, такого практически не бывает. В третьих при удалении сигнал будет убывать и возможно сима поймает волну от какого то другого излучателя (да хоть машина будет проезжать с включенным вайфаем на телефоне или блютус много вариантов)… Дальнолётчики не летают на 2,4 ГГц, они используют мегагерцовые аналоговые диапазоны.
Но я поддерживаю эту идею, сам жду бустер и с нетерпением жду твоего видео и даже бы поприсутсвовал бы при испытаниях.
P.S.: при использовании удлинителя этой же антенны в 1м тонким каоксиалом - дальность уменьшилась от 1,5-2 раз, т.е. вместо 460м получилось 200-250м. Я бы именно с такого удлинителя начинал бы испытания, а дальше было бы видно, может и этого бы хватило на 3 км… И кстати скорость симы около 20 км/ч и 10 минут ну никак не протянет на полном газу.
Плата
(Портос)
--------------------------------------------------
Это всётаки полевой транзистор, с диодом Шоттки он только похож по размеру из компьютерного блока питания, и тоже чёрный, больше их нечего не объединяет.
Принцип действия таков, на транзистор приходит сигнал шим, думаю 3.3 вольта, этот транзистор открывается на напряжение батареи, раз в несколько микросекунд, чем регулирует скорость вращения двигателя, сигнал шим определяет контроллер операясь на гироскопы с аксилирометрами и команду с пульта
Не путайте людей, я же выкладывал уже даташит на них:
www.vishay.com/docs/88865/mbr30h15.pdf
Сборка из двух диодов…
Если проще, то подойдет любая сборка двух диодов Шоттки с общим катодом, током от 30А и напряжением от 50В. и соотв. цоколевкой.
Можно вообще спаять по два диода Шоттки в сборку и все.
(Serjio_S )
--------------------------------------
для просмотра картинки перейдите по ссылке:
rcopen.com/files/5641c62e99707300775d2d47

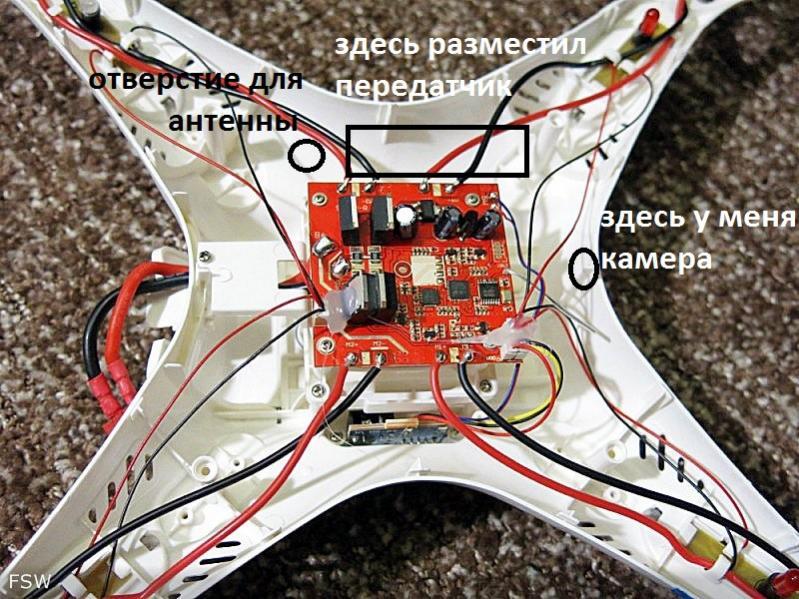

rcopen.com/files/5641c63f99707300775d333e
(yurik_sl )
--------------------------------------
--------------------------------------

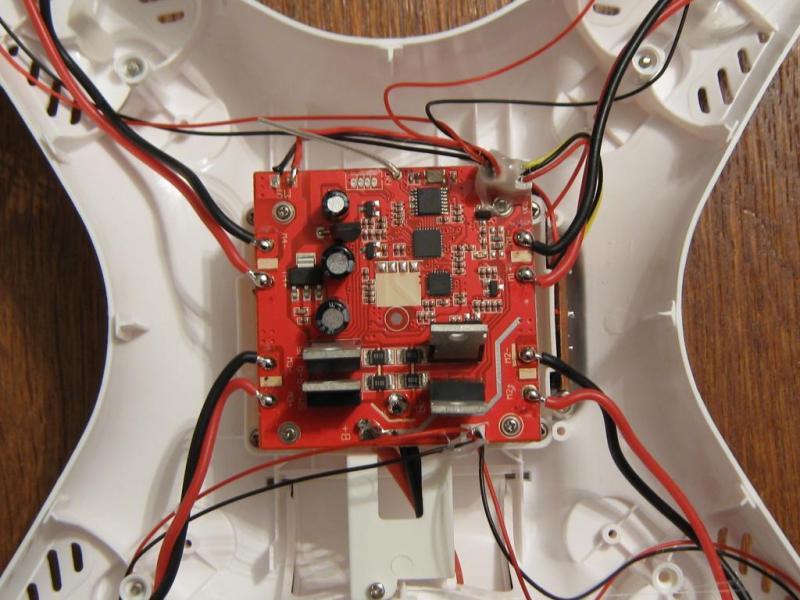

Расположение антенны управления:
Могу вас заверить: всегда расположена абы как. Специально осматривал каждую Симу при разборке.
Типичный прецезионный случай внизу. Мало того, что эта, с позволения сказать “антенна”, смотрит куда попало, так вокруг нее еще уймища проводов, которые экранируют и поглощают драгоценную энергию.
Поэтому всегда перепаивал их таким образом, чтобы в передней части корпуса, где расположена антенна, было пусто, без единого провода. Из-за этого некоторые проводники приходилось наращивать.
Саму антенну пробовал ориентировать по разному - вертикально, горизонтально, под наклоном вверх, но пока к определенынм выводам не пришел, т.к. налету с этими изменениями было мало.
(Портос)
-------------------------------------
Пульт управления:
( alex-anp)
----------------------------------------
Трекеры
ТК102 - не рекомендуется
ТК107
TL-007 rcopen.com/forum/f90/topic320512
TBeacon- “особо” рекомендуется tbeacon.org/?page=2&language=ru
Realtime Mini GPS SMS GPRS tracker RF-V16 - 27 грамм rcopen.com/forum/f90/topic348092
