После долгих плясок с бубном вокруг “GR-12SC” и полётника на “OMNIBUS F4”
Выяснилось, что продавец с Алика нашёл и выложил неправильную распиловку контролера -

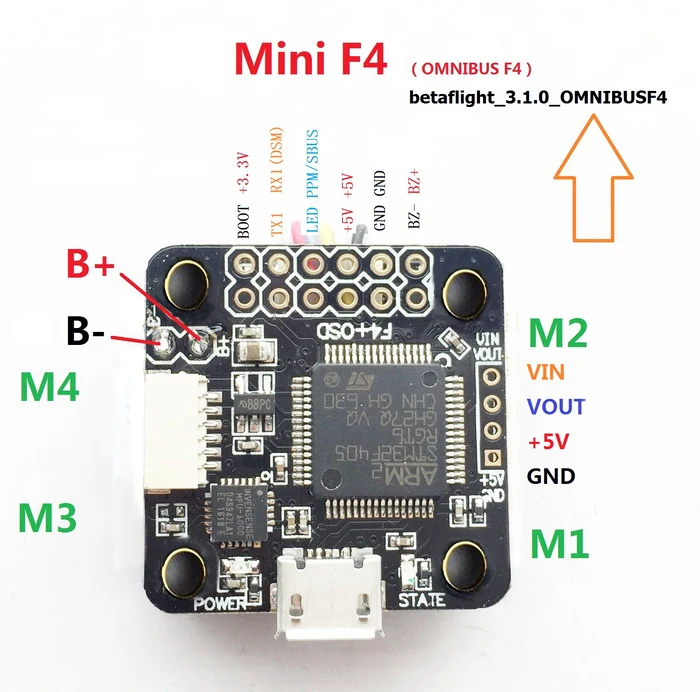

Правильный вариант выглядит вот так.
А потом ещё оказалось, что рекомендации по подключению Граупнеровских приёмышей на разъём PPM/SBUS является тоже сильно не верным. Заработала система только после подключения SUMH к разъёму RX1/DSM.
SUMD тоже надо подключать на RX1/DSM
Не дают скучать китайцы. 😎
Мдааа… а догадаться что для sbus нужен инвертор не судьба? Ппц
Мдааа… а догадаться что для sbus нужен инвертор не судьба? Ппц
И с чего я должен был об этом догадаться???
С таким-же успехом можно догадаться что на Пхукете в отеле “In On The Beach” идёт ремонт. 😉
Объясните плиз для тех кто в танке: при чем тут sbus и инвертер, если речь про граупнеровские протоколы SUMD и SUMH?
Здравствуйте. Как вам этот контроллер? Что то в комментариях жалуются, что горит часто.
Здравствуйте. Как вам этот контроллер? Что то в комментариях жалуются, что горит часто.
так оно и случилось. 😦
так оно и случилось. 😦
Сорри что через два года)
Полётник как полётник работает от 2S аккумулятора, если подключить 3S гироскоп виснет.
Опытным путём выяснилось, что может работать от 11V без проблем. Установил 4 диода и воткнул 3S аккумулятор.
Но ещё есть минус при подключении USB и аккумулятора вместе, начинает греться процессор, о чём ругается в OSD.
При переполюсовки сгорает диод S4.
А так всё работает, если не считать перепутаных пинов. У меня iBUS на RX1, LED на процессор припаян.
Поставил последюю бету. Прошивка: BTFL 4.2.4. В ресурсах полный бред.
