Продолжаю сборку Сбаха. Готов капот, получилось отлично и почти копийно. Капот стеклопластиковый, вес капота 210гр. На фотографиях ниже первый образец капота. Отверстия под втулку воздушного винта и входные отверстия воздухозаборников еще не прорезаны. Раскрашивать капот буду после сборки модели, аэрографом.
Хвостовое оперение практически готово. Киль и стабилизатор, я уже обшил бальзой. РН и РВ в процессе сборки. На фотографиях ниже детали и каркас хвостового оперения, киль и стабилизатор. Детали вырезаны из легкой фанеры на станке с ЧПУ, по чертежам.
Крыло готово на 90%, осталось доделать элероны и можно приступать к обшивке пленкой. На фотографиях законцовка консоли крыла еще не приклеена и нет передней кромки.

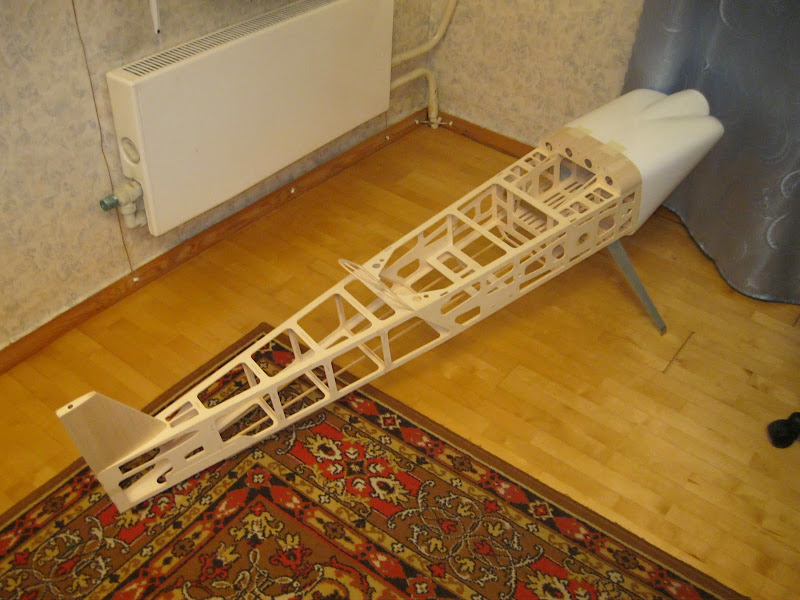

Несколько фотографий общего вида модели, что успел сделать на сегодня.
Гаргрот и фонарь в процессе сборки. Скоро будет готово остекление фонаря, чуть позже выложу новые фотографии.
Хасан, а как Вы талию гаргрота намереваетесь исполнить, а?
Форма гаргрота будет копийная. Основа вырезается из пенопласта на станке по 3Д эскизам и сверху оклеивается бальзой. Потом блоком приклеивается на хвостовую часть, сверху.
Вот фотография, как получится
С этим гаргротом я готов жене изменить. Тока тс-с-с…
Нет ну я в лёгком шоке. Вы капотину дома делали? Просто удивлён таким результатом, да и аккуратностью. Мои поздравления!
Нет, конечно, не дома. 😃
С этим гаргротом я готов жене изменить. Тока тс-с-с…
+1
Хасан, просто великолепно! нет слов!
Спасибо! Стараемся… 😃
Вы, пожалуйста, продолжайте дразнить нас вкусными капотами. Пошагово, с иллюстрациями, с самого момента зачатия…
Конечно, в следующий раз сделаю подробный отчет с картинками.
Да очень интересна технология изготовления капота, можно по подробнее. С Огромным Уважением!!
Да очень интересна технология изготовления капота, можно по подробнее. С Огромным Уважением!!
Я как-нибудь сделать небольшой отчет по капоту, отдельно в этой теме.
