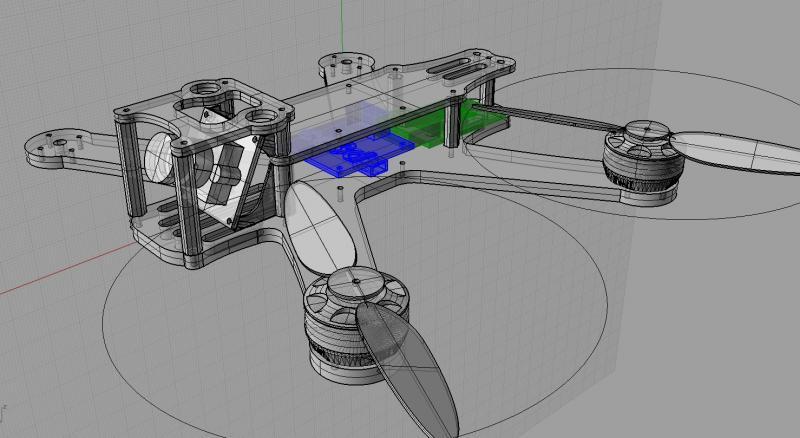

Так как количество изготовленных моделей ростет, решил немного систематизировать это в названиях. wr220 v2.1 (woody racer) , это версия рЭйсера на фанерной раме с диагональю 220мм. Как обычно к зиме у меня появляется больше свободного времени и начинается творческий процесс. В процессе анализа предыдущей рамы, появился этот вариант. В процессе похудения удалось переместить задние моторы чуть уже, диагональ стала 220мм. Тело тоже укоротил в длину. Заузить нос пока нет возможности, так как камера в классическом формате 32х32мм. Верхний этаж опустил максимально вниз. И вот что из этого получается:
Нижняя часть, переклей из трех слоем фанеры, 1мм+3мм+1мм. Средний слой имеет вырезы облегчения. Верхний этаж, фанера 3мм
Моторки будут sunnysky x2204s 2300, мозг cc3d.
Чего там резать то? минут 5-7-10 максимум… Фанера то какой толщины? Сорри… прочитал=)
так пока писал текст, уже и порезалось…
Так давайте фото в реале, интересно же.
Супер, увидеть бы реальное фото. Еще одно замечание, судя по модели,площадки моторов акурат по размеру статора, нет выступов за пределы самого мотора, а это значит, что при ударе, мотору может настать хана 😃
площадки моторов акурат по размеру статора
да, есть такое дело. при прорисовки, эстетика взяла верх над разумностью 😃 сейчас низ рамы под прессом, завтра надеюсь в черновую рамку скидаю и будет фото. На рисунке мотор MC2204 2300KV, но сейчас на раму встанет sunnysky x2204s
Денис, а как на счёт варианта из 1+3+1 текстолит-фанера- текстолит? Крепко будет?
1+3+1
я думаю в этом случае можно попробовать даже 0,5+3+0,5 ощутимо по весу можно выиграть
единственная проблема, это склеить все ровно. к сожалению при склейки основания этой рамы всё сместилось, и всё на выброс 😦 фанеры 1мм в запасе не осталось больше, но рамка мне эта внешне очень нравится, поэтому чуть попозже я ее из чего нибуть реализую.
