Часть 2. Ремонт корпуса и его чертежи
Прошло очень много времени с момента владения этого замечательного самолёта Calmato 60 Sports, аж 10 лет и он ещё продаётся и таки я решил собрать в одном месте информацию по его эксплуатации и ремонту, основываясь на собственном опыте, который был частично выложен в теме "Тренер Calmato 60 Sport. Стоит ли с него начинать?"на 10 страниц этого ресурса. Вдруг кому пригодится.
Все чертежи, записи из постов и фото мои, поэтому владельцем являюсь лично, собственно, и использую в своём дневнике. Также используя эти материалы, следует ссылаться на меня.
Продолжим.
Как было написано в первой части - произошла посадка по вертикальной (90°) глиссаде с втыканием в Планету, следовательно, был озадачен:
- Купить новый фюзеляж - это 2800 руб. (в конце 2009г.)
- Сделать самому.
Сделал второй выбор.

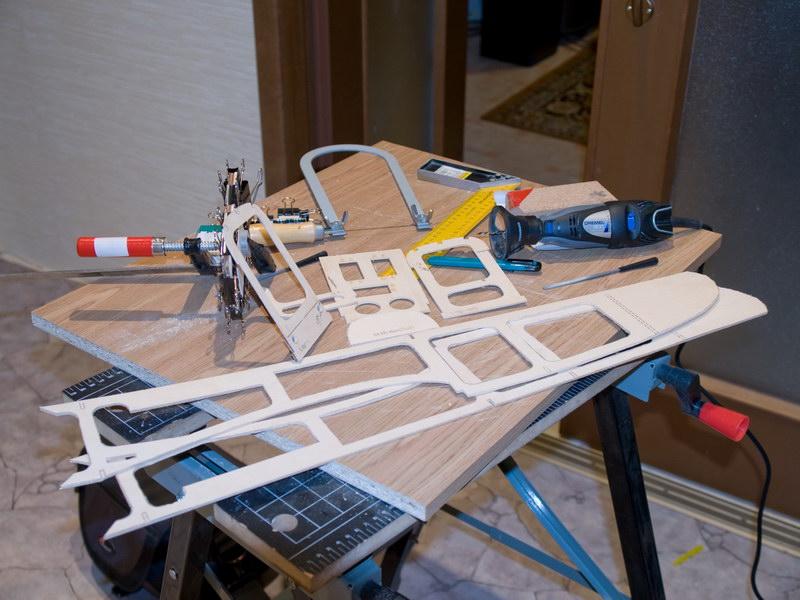

По щепкам, остаткам и предоставленной мне на хранение “тушки” сделал замеры и полный чертёж раскроя фюзеляжа (файерфол, шпангоуты, полки и боковины) от носа до задней кромки крыла, т.к. дальше, где пенопласт, заканчиваются фанерные боковинки. Чертежи в Компасовском формате.
Материал используется следующий. Авиационная фанера 3мм, бальза листовая 2,5мм. Рейка бальза (использовал сосну) 5х5мм
Вот что получалось:

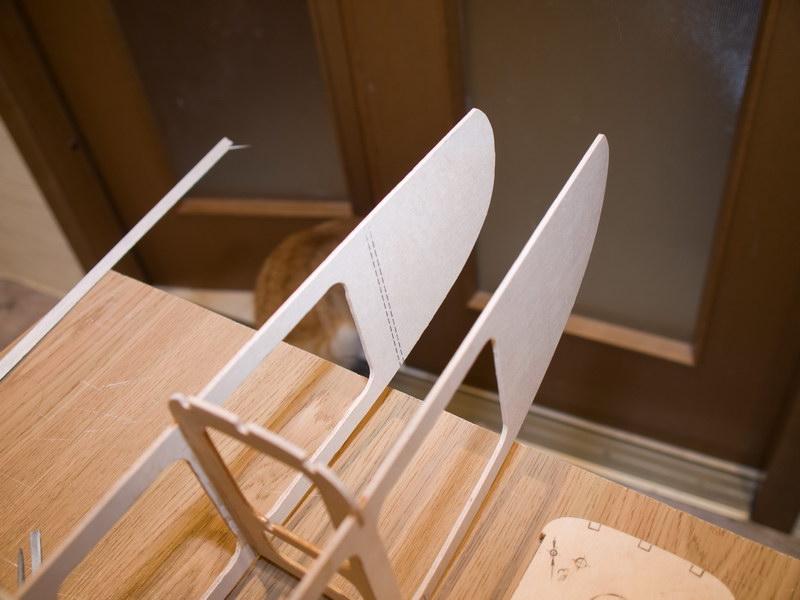

На фанеру переносил методом ЛУТ (лазерно-утюжный метод, электронщики поймут 😃), а именно печатаешь на лазерном принтере на глянцевой бумаге (хорошо подходит от журналов), потом кладёшь напечатанным к фанере и гладишь утюгом, охлаждаешь и отрываешь бумагу и … вуаля, картинка на фанере 😃

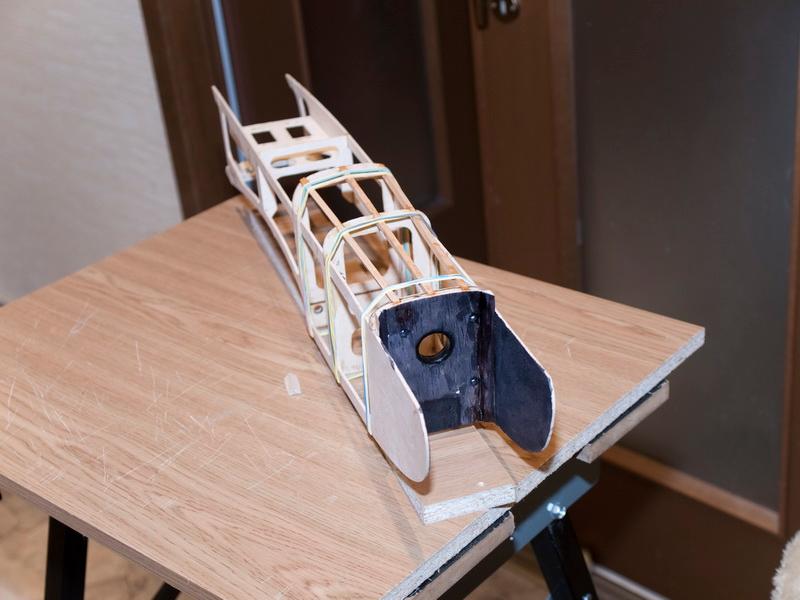

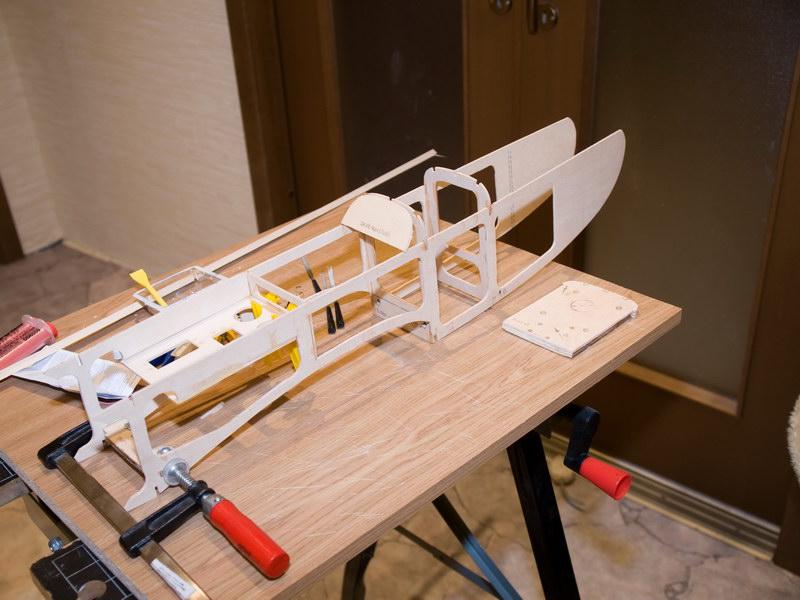

Собственно, бОльшая часть шпангоутов сопряжена (склеена) с фюзеляжем. Работа продолжается.

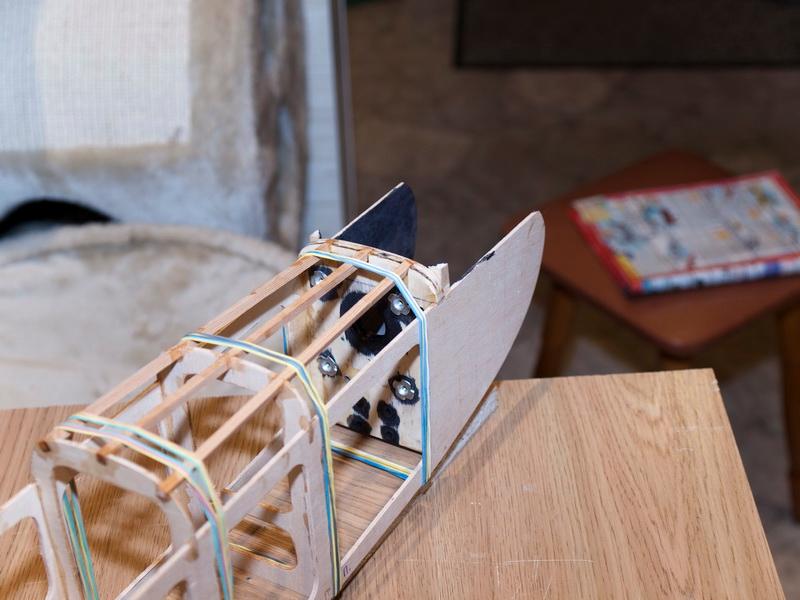

Вклеен Файервол и стрингеры.

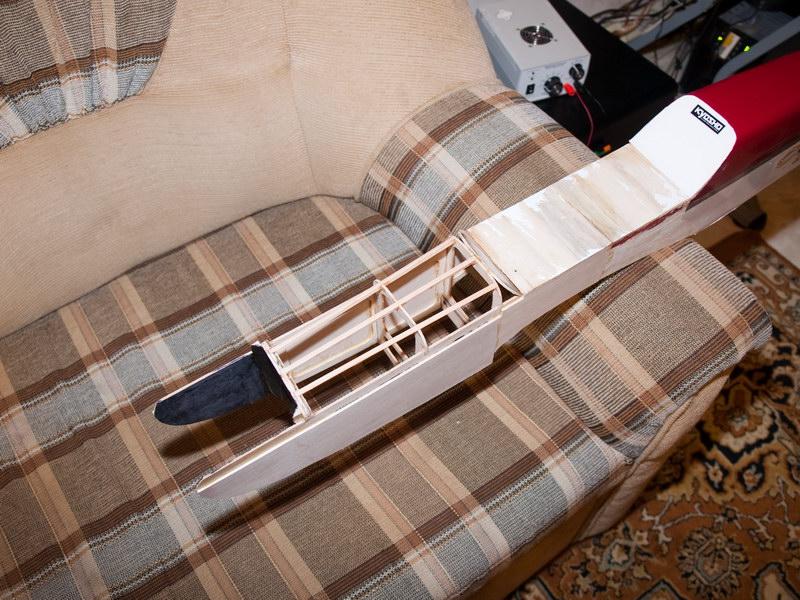

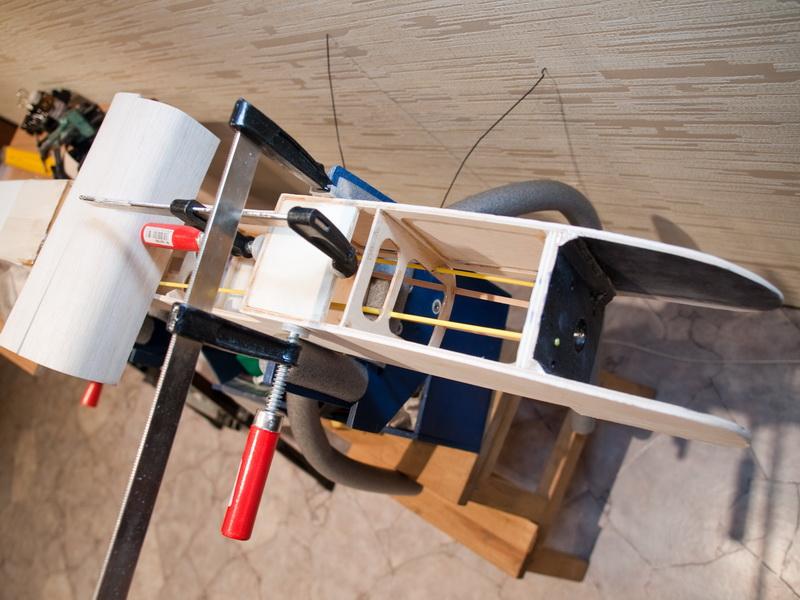

Продолжение постройки: вклеил каркас в хвостовую балку - как видно на фото, там так раньше и было. Именно в этом месте был стык хвоста и носа. Я специально разобрал фюзеляж до этого места, как только увидел соединение. И вычерчивал по живым боковинам от соединения до передней кромки крыла.

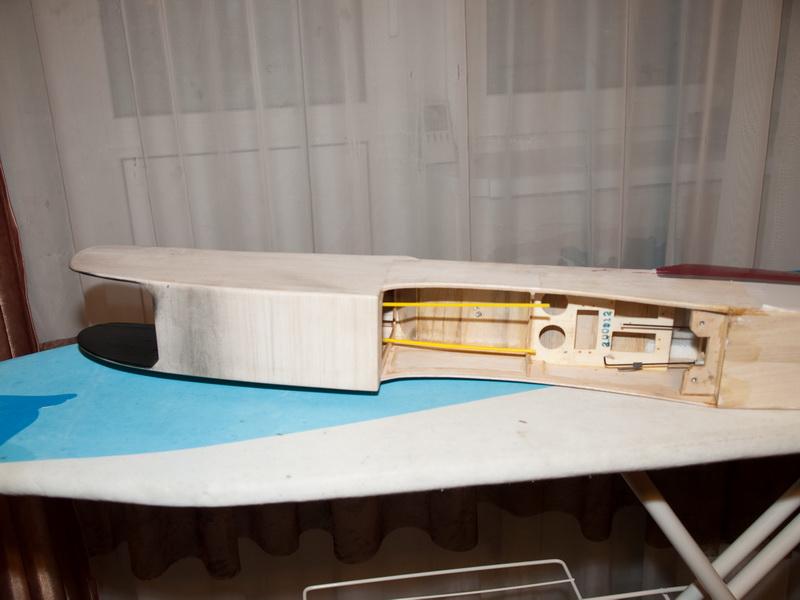

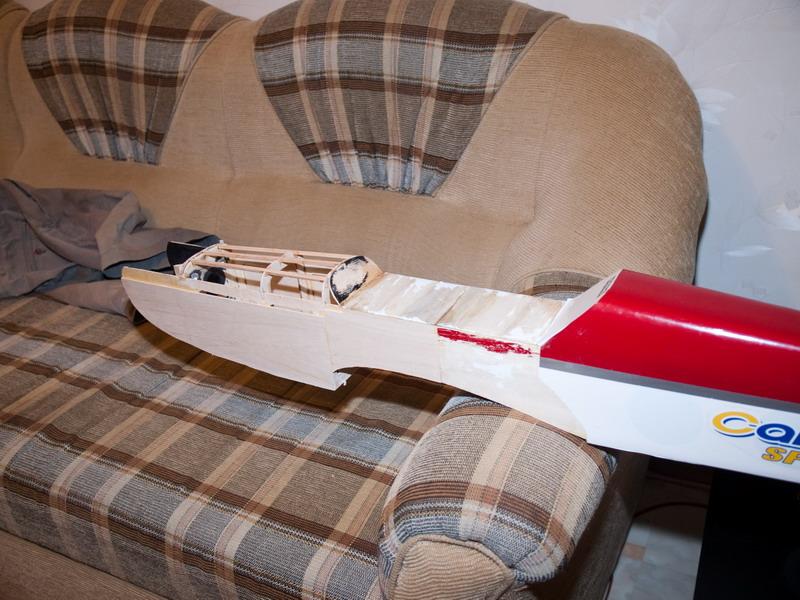

Кое-что обклеил бальзой. Зашпатлевал и зачистил некоторые стыки и неровности на обшивке. Вклеил баудены (“рубашка-направляющая” тяг). Вклеил на будущее для конверсии с рулевым хвостовым колесом деревянную панель (на фото между струбцинами). Отформовал бальзу для обклейки верхней части носа. (Формовка бальзы: делал при помощи Мистер Мускул для стёкол с НАШАТЫРНЫМ СПИРТОМ!. Распыляешь на листы бальзы, размоченные листы формуешь по месту или на болван и закрепляешь, например, резинками. Высыхает - готово.)

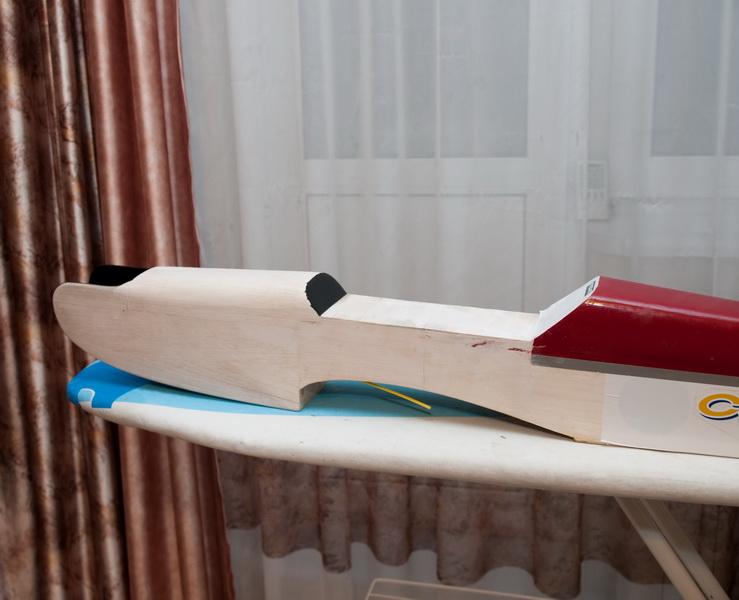

Окончательная зашивка бальзой.

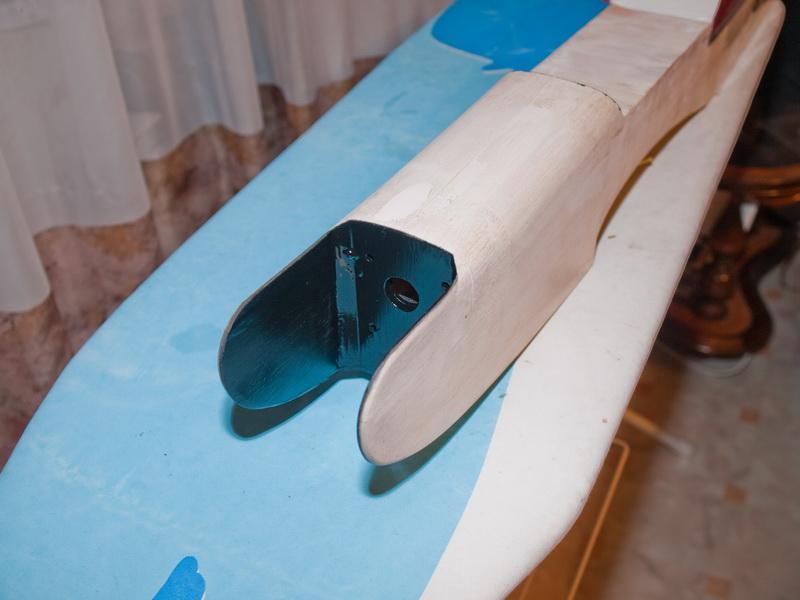

Завершающая обтяжка плёнкой Easycoat.
Готово.
Использовал три разных клея:
- Эпоксидку 30 мин и 3 мин (этим клеем клеил каркас и фаервол)
- ПВА Столяр “Момент” (по-моему, это обычный ПВА с добавлением столярного клея) (использую для обшивки и всего остального)
- Циакрин жидкий. (Использовался там, где нужно что-то быстро прихватить, например, склеить несколько отрезков балзовой обшивки, когда её нужно приклеить волокнами поперёк).
Чертёж Calmato 60 Sport выполнен в Компас 3D LT v12. Это официальная бесплатная облегчённая версия CAD от отечественного производителя программного обеспечения - АСКОН.
Всем удачи и безаварийных посадок.
