Откидная мачта для антенны видео Tarrot 650

Изначально видео передатчик стоял под колпаком антенной вверх и выглядело это так:

Все бы хорошо, да только при полетах на дальние дистанции, на небольшой высоте и повороте коптера на 180 градусов, для возвращения домой, антенна видео передатчика частично затенялась колпаком. Да и трекер сидящий под антенной видео 1Вт не очень уютно себя чувствовал.
Решил поэкспериментировать и сделать откидную мачту.
приобрел на НК экстрактор вот такой www.hobbyking.com/hobbyking/…/uh_viewItem.asp?idPr…

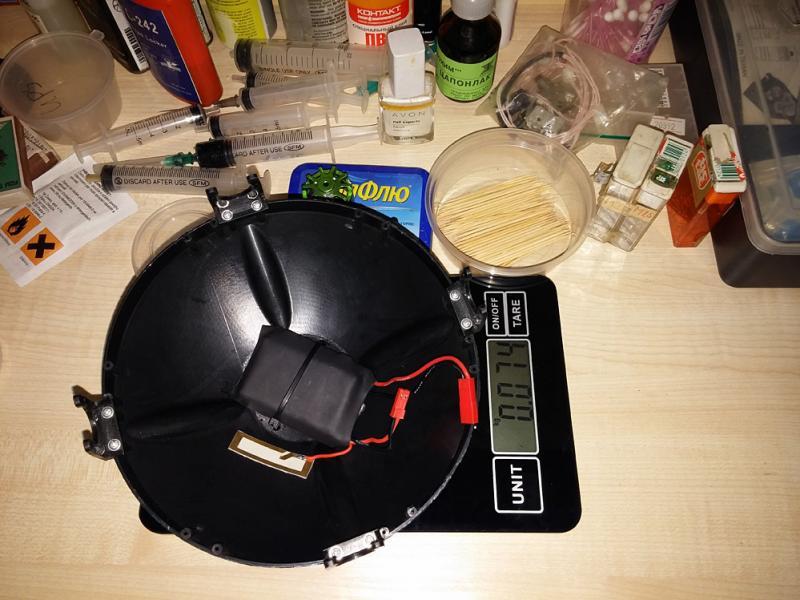

Трекер лишил корпуса и всех ненужных элементов, что существенно облегчило его вес и убрал в колпак. Вес отдельно колпака аж 40гр!

По трекеру сейчас делаю сращивание с тигромаяком, есть интересные идеи, о чем опубликую отдельную запись.
Далее на таротовском подвесном кронштейне был смонтирован ретрактор, передатчик, обжат пигтейл. получилось как-то так:

Антенна на 1160 мГц и lowpass фильтр смонтированы на конце карбоновой трубки диаметром 4мм и обжаты термоусадкой.

Управление ретрактором заведено на 8й канал приемника который совмещен с включением полетного таймера на аппе (всегда забывал его вовремя включать)

Плюсы данной конструкции:

  1. При любом положение коптера антенна видео ни чем не затеняется и размещена довольно далеко от приемных антенн приемника.
  2. Не надо каждый раз скручивать антенну при уборке коптера в полетный ящик. При сложенной мачте все помещается замечательно.
  3. В городской черте сигнал стал чище, проверено.
  4. Полетный таймер теперь не забываю включать 😃))

Минусы:

  1. Вес лишние 37гр.
  2. При посадке на автопилоте мачту свернет, скорее всего вся конструкция соскочит с направляющих рамы, следовательно есть стимул летать безаварийно.

И под конец небольшое видео как это все работает:

youtu.be/v3FxCVojpMI
