Радиоконструктор - Транзистор тестер (M12864)

Люблю собирать подобные штуки. Уже собрал пару электронных часов, а в этот раз решил собрать такую интересную (и надеюсь, полезную для радиолюбителей) штуку как - Тестер транзисторов.
Почему его обозвали тестером для транзисторов не совсем понятно, проверять он может множество разнообразных электронных компонентов.
А за одно и поделиться опытом. Вдруг кому тоже интересно 😃

Комплектация

Конструктор был упакован в небольшую коробочку.

Внутри которой россыпь деталюшек, плата и экран.

Что сразу насторожило, так это отсутствие инструкции. Схемы так же не было, все что есть это надписи на плате.

Сборка

Сначала было собрался искать в интернете схему или инструкцию по сборке. Но руки чесались взяться за паяльник, в результате, решил собрать то что не требует инструкции, а дальше видно будет. Соответственно начал с пассивных элементов: резисторы, конденсаторы.

Номинал резисторов проверял мультиметром и впаивал на соответствующие места. С конденсаторами оказалось проще, номиналы на них подписаны и соответствуют надписям на плате.

Дальше пошли в ход транзисторы, кварц и панелька под микросхему. Кварц один, не перепутать, панелька тоже, а транзисторы подписаны и совпадают с надписями на плате. Оказалось все просто. Паяем.

Осталось совсем ерунда, разъем для тестируемых деталей, энкодер (да, как оказалось это не переменный резистор), светодиод.

Основная плата распаяна, переходим к экрану. Он подключается через гребенку, паяем. (положение прописано на плате с 5 по 12 контакты).

Соответственно ответная часть впаивается в основную плату.

Ставим проставки для крепления экрана.

Крепим экран, подпаиваем разъем для батарейки и девайс готов.

Штатный разъем для питания от Кроны, заменил на разъем для подключения LiPo аккумулятора на две банки (аккумуляторов у моделиста полно, а вот крону найти трудно).

Тестирование

Пробуем в работе.

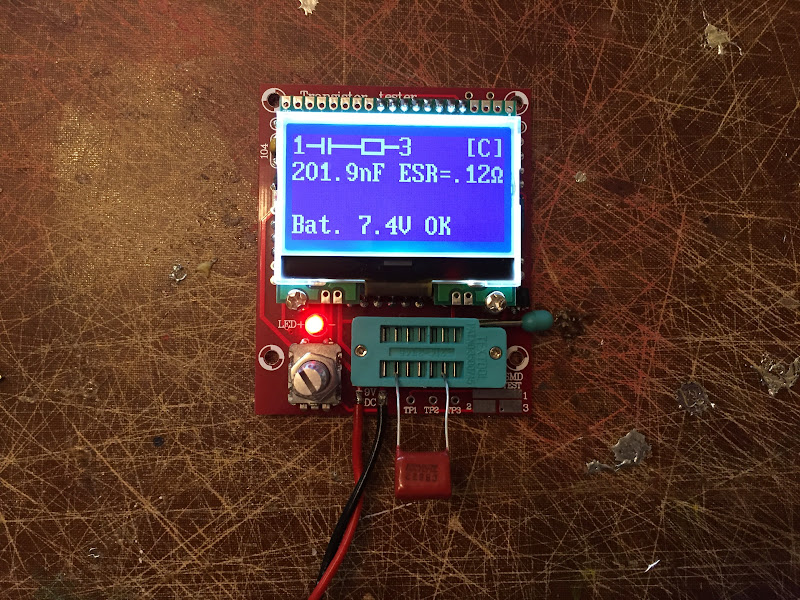

В комплекте с тестером идет конденсатор, для калибровки. Пробуем его.

Ну и еще пару тестов из того что попалось под руку. Резистор.

Что то похожее на транзистор 😃

Работает!
Самое приятное что он сам определяет тип тестируемого элемента. Не надо ничего переключать, просто вставляешь детальку, нажимаешь на кнопку энкодера, пару секунд тестирования и ответ на экране.

Оказалось, что по мимо тестирования электронных компонентов, он может измерять частоту (но для этого нужно подпаяться к соответствующим выводам на плате). А также может сам выступать в роли генератора импульсов.

Полезные ссылки

Собственно само устройство - www.gearbest.com/kits/pp_228313.html
Инструкция на английском - yadi.sk/i/iufUX-qEnEct4
