Антенна для LRS приемника с подавлением помех от 1.2ГГц видео передатчика.
Недавно обнаружил, что приемник Orange OpenLRS (433МГц) сильно глушится включенным рядом видео передатчиком на 1.2ГГц. Отлетаю всего на 100-200м и приемник начинает пищать о потерянных пакетах.
Дома проверил по логам приемника. Вот пример его лога до включения видео передатчика. (R - уровень полезного сигнала, Rn - уровень шума)
R=128 S=0 C=1 A=1 Rn=77
R=128 S=0 C=2 A=0 Rn=73
R=127 S=0 C=3 A=0 Rn=77
R=134 S=0 C=4 A=0 Rn=84
R=135 S=0 C=5 A=1 Rn=80
R=133 S=0 C=6 A=1 Rn=75
R=133 S=0 C=7 A=0 Rn=79
R=128 S=0 C=8 A=0 Rn=78
А после включения видео передатчика все становится резко хуже, уровень полезного сигнала (и почему-то уровень шума) заметно уменьшаются.
R=88 S=0 C=1 A=255 Rn=37
R=88 S=0 C=2 A=0 Rn=42
R=85 S=0 C=3 A=0 Rn=43
R=94 S=0 C=4 A=0 Rn=41
R=95 S=0 C=5 A=255 Rn=37
R=93 S=0 C=6 A=255 Rn=44
R=94 S=0 C=7 A=0 Rn=50
R=88 S=0 C=8 A=0 Rn=37
Решил собрать антенну диполь, совмещенную с фильтром, гасящим все выше 500МГц.
Фильтр посчитал по одной из найденных ссылок, там же приведена и схема -
www.wa4dsy.net/cgi-bin/lc_filter?FilterResponse=Lo…
Выбрал фильтр 5 порядка, для него требуется 2 конденсатора на 8.2пФ, один на 15пФ и 2 катушки на 25нГн, катушки посчитал по калькулятору -
www.66pacific.com/calculators/coil_calc.aspx
каждая катушка - 2 витка диаметром 4.5мм (проще всего их намотать на 4мм сверле).

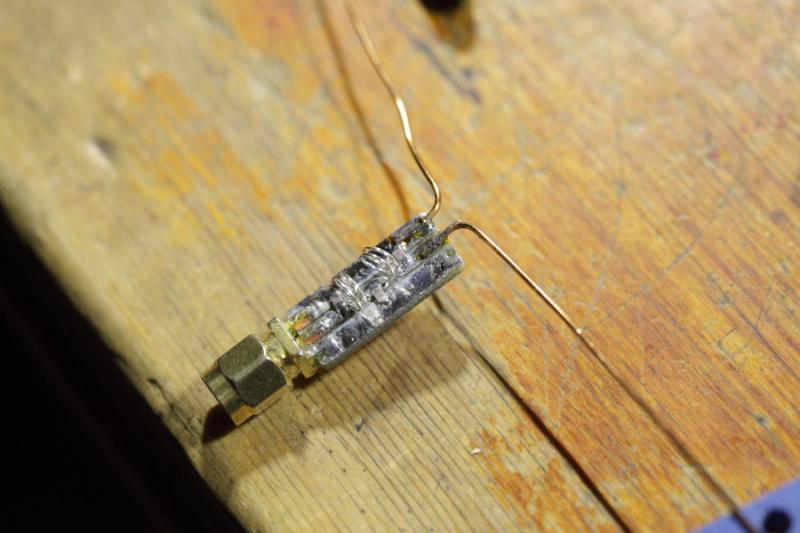

Нарисовал простую плату (приложил файл для SprintLayout), вырезал на ЧПУ, спаял, получилась вот такая штучка
Сперва вместо усиков диполя впаял второй sma разъем и замерил пропускание самого фильтра. Без каких-либо подстроек фильтр дал то, что требуется, <1dB потери на нужной 440МГц и около 40dB ослабление на 1.2ГГц.
После добавил усы диполя, подстроил под нужную частоту и замерил ее согласование (с направленным ответвителем) в широком диапазоне. Получилось требуемое согласование на 440МГц и добавилось паразитное согласование (из-за сочетания свойств фильтра и антенны) где-то на 550МГц. Но там сильных помех нет и меня это вполне устраивает. Зато выше 700 все чисто.

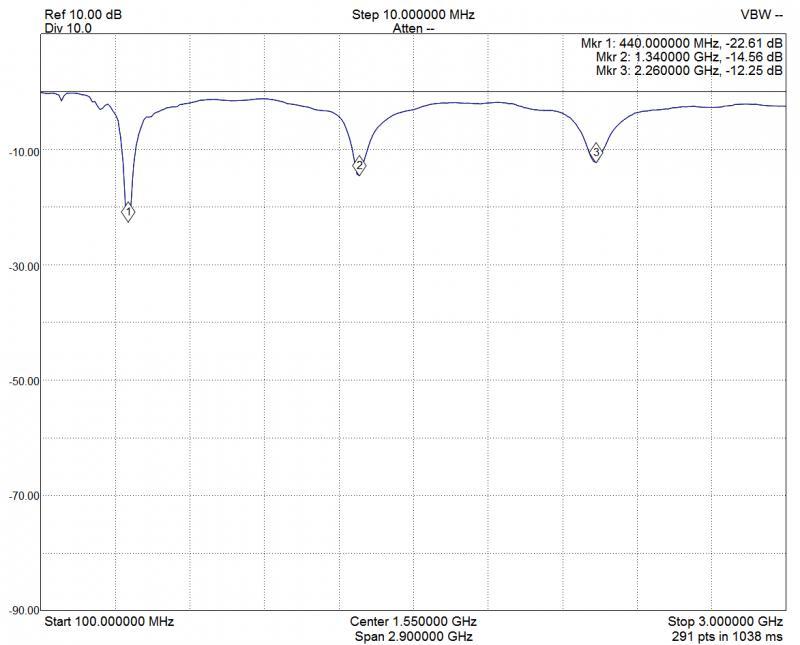

Для сравнения, такой же график обычного диполя без фильтра (этот диполь стоит на передатчике). Видно, что диполь прекрасно принимает не только на основной частоте 440, но и на кратных 1.3ГГц, 2.3ГГц. От чего и вылезла проблема.
Антенку с фильтром проверил на коптере, при включении видео передатчика ухудшений приема по логам уже не увидел. Что мне и требовалось. Осталось сделать маленький корпус для фильтра (чтобы не смять катушки) и проверить в полете.
