Syma X8 FPV

FPV

(Для справки: Вес “родной” камеры — 28гр.)

“Стандартная” схема подключения

-------------------------------
“Дальнобойный” комплект для FPV:

  1. Передатчик: banggood.com/Eachine-TS832-FPV-5_8G-32CH-600mW-Wir…

  2. Приёмник с возможностью подключения 2х выходов, например, на очки и на монитор:
    banggood.com/Eachine-FPV-5_8G-32CH-Wireless-AV-Rec…

  3. Бюджетные антенны для замены штатных: banggood.com/5_8Ghz-Mushroom-Omnidirectional-Anten…

  4. Камера: banggood.com/600TVL-8_0MP-14-2_8mm-CMOS-FPV-170-De…
    Внимание! Для подключения камеры нужен DC-DC StepDown до 3,3 вольт. В случае подключения камеры напрямую имеем “-” камера.
    Также можно подключить экшн-камеру желательно весом до 100 гр. Например, Mobius ~ 40 гр., Xiaomi Yi, GoPro(без крепления). Для подключения используется спец кабель для этих камер. Но! Подключать надо только видеосигнал, а не питание. Красный провод не подключаем. Иначе получим “поджаренный” девайс за несколько тысяч.

  5. В качестве монитора используем любой из доступных по деньгам и без синего экрана при потере сигнала. Например, RC732-DVR 7" с возможностью записи на SD карту.
    Также в качестве очков можно использовать: Quanum DIY FPV Goggles Set (4’‘) или Quanum DIY FPV Goggle V2 (5’'). www.rcgroups.com/forums/showthread.php?t=2184050
    Если позволяют денежные средства можно взять дорогие модели очков. Рекомендую брать с 32 канальным приёмником, чтобы иметь совместимость со всеми типами передатчиков.

  6. Любая недорогая батарея на 3S. Я отдаю предпочтению батарейкам с разъёмом XT60.

  7. Всевозможные переходники и соединительные кабели. на ваши типы периферии и батарей

  8. Виброгасящий подвес.

  9. При использовании для камеры питания от батареи подключаем LC-Filter по питанию, чтобы убрать наводки.

“Дальнобойность” системы от 150 метров в очень плотной городской застройке по земле с большим количеством помех.

--------------------------
Со штатными антеннами летал до 200 метров, жду грибки…
Мой опыт использования бюджетных “грибков” показал, что они практически одинаково работают по сравнению со штатными “колбасками”. Хорошие “грибки” стоят около 2-3 т.р. (типа FatShark), и имеют приличный вес.
У меня коллега по хобби летает на передатчике ET200 с приемником TS832 (на родных холбасках) на 700-800 метров практически без помех.
--------------------------------------

EasyCap FPV на смартфоне:

------------------------------------------------------

А как запитать камеру с передатчиком через штатный аккум? Нужен какой-нибудь коннектор?
Сразу видно, поленились прочитать данную ветку с начала - здесь всё это уже разжёвывалось. Передатчик запитывается от балансировочного разъёма штатного аккума, а сама камера, либо от питания штатной камеры (миниджек, там 5Вт), либо от выходного питания передатчика, если он есть (тоже кто-то об этом писал)

Как раз таки ветку читал и помню, что кто то утверждал, что через разъем питания штатной камеры(миниджек)можно спалить экшн камеру из-за короткого замыкания там. Поэтому и спрашиваю: что бы запитать через балансировочный разъем штатного аккума нужен какой то переходник или в комплекте уже есть нужный провод?
В комплекте идёт такого плана проводок
А жгут девайсы, потому что элементарно не проверяют мультиметром правильность ± на разъёмах с питанием…


(Bera )

-------------------------------------
Установка FPV - комплекта от Syma_Flieger :
rcopen.com/forum/f135/topic392803/1686

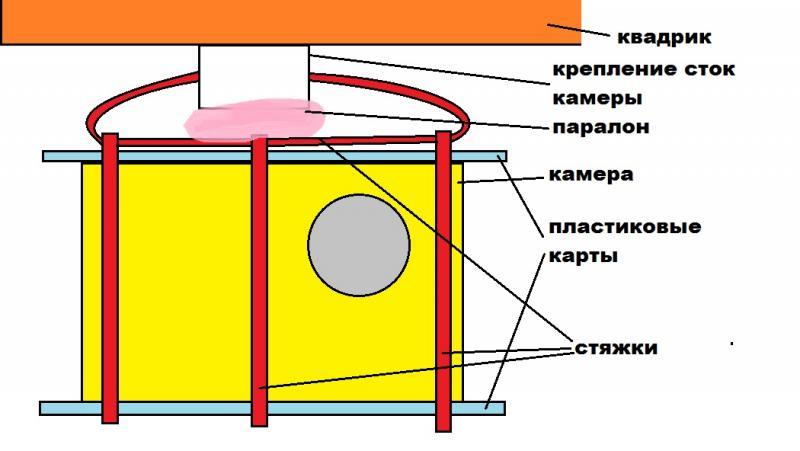

Виброподвес своими руками:

rcopen.com/forum/f135/topic392803/2840
(Di-max51 )

----------------------------------
Чёрный ящик. Запись с FPV-камеры:

Запись на вот такую писалку: www.banggood.com/1CH-Mini-DVR...-p-936416.html
Запись непрерывная (параметры настраиваются через собственное меню).
Корректное завершение записи при отключении питания.
Небольшая и автономная.
rcopen.com/forum/f135/topic392803/2804
(Serjio_S )
Цену в роли черного ящика отрабатывает сполна.

-------------------------------------
Вариант записи видео от Портоса:

rcopen.com/forum/f90/topic116356/3763

CCTV Camera Super Mini Motion Detection 640*480 HD Recorder DVR Cam Max 1-32GB

По крайней мере крохотный, легкий, широкий диапазон питания, в 2 раза дешевле, возможно, потребляет мало, и даже название модели имееет - KT-402
Раъемы профессиональные - BNC, а не RCA- дерьмо, в которых чато теряется контакт.

Блин, даже встроенный микрофон имеет, не говоря о детекторе движения.
Теперь уже я сомневаюсь - для стольких фич подозрительно дешево
Всё, за такое бабло и такое количество фич беру не задумываясь
--------------------------------------
XIAOMI
Подключение камеры.
rcopen.com/forum/f135/topic392803/1128
rcopen.com/forum/f135/topic392803/1688

------------------------------------
Методы, способы, оборудование для тестирования и изготовления антенн
fpv-community.ru

fpv-community.ru/…/136-metodi-sposobi-oborudovanie…

  • 1600
Comments
Bah

Лучше поставить такую.
200мв я летал на 300м
banggood.com/Eachine-TX03-PAL-Super-Mini-025mW50mW…
