Всем привет!
При сборке коптера, задумался куда поставить аккумулятор, чаще всего его ставят снизу, да и для равномерного распределения веса он и должен быть снизу, т.к. всё остальное находится наверху рамы.
Но что-то, как-то стрёмно, аккум может повредиться…
К тому же при установки сонара, его надо поставить повыше от земли, а значит нужны ноги…
Посмотрел в инете и не нашёл ничего подходящего, да и цены не гуманные.
Можно напечатать на 3D принтере, но принтера у меня нет, да и модельки делать не умею.
А значит лобзик и напильник в руки =)
Заместо лобзика нашёл в закромах “балеринку” для сверления окружностей, (можно найти подходящую коронку 30-36мм).
Взял стеклотекстолит, вырезал кружочки, маркером разметил через отверстия в раме и сверлом 2мм начал сверлить отверстия.
Там же в закромах нашёл медный кабель 2.5мм, отмерил 10см.
Согнул в уголок.
В отверстия вставляем согнутый кабель и припаиваем.
Высота ног получилась примерно 4.5см, (высота аккумулятора 3.5мм).

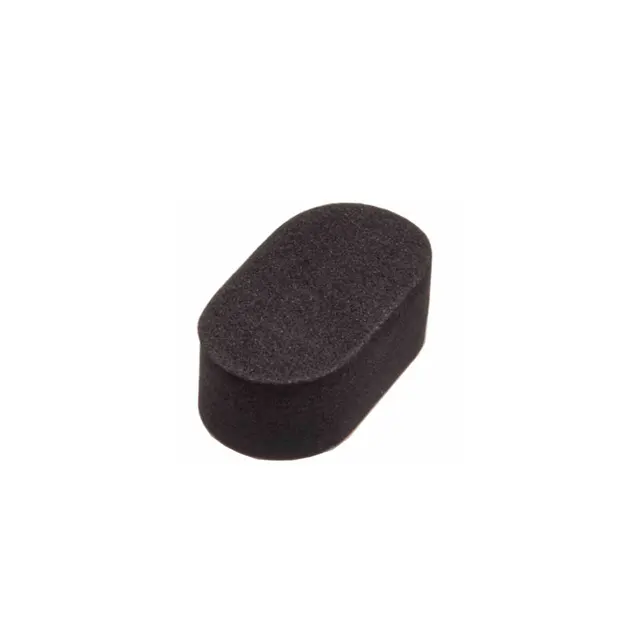

Походу дела, пока пилил, подумал, а хорошо бы сделать ноги с подушечками, но это уже потом =)
А пока надо посмотреть на сколько выдержат данные ноги вес коптера и на сколько они прочные.
Важное свойство копыт коптера - чтобы в случае касания с ненулевой поступательной скорости они по земле проскальзывали бы. Иначе коптер запинается и переворачивается, хорошо если без прочих повреждений.
