Закончил сборку гаргрота и вертикального оперения. Гаргрот получился копийным и выглядит почти как у настоящего Сбаха.
Конструкция гаргрота - заполнитель из стиропора обшитый бальзой. По эскизам, полученным из 3D модели гаргрота, вырезан пенопластовый заполнитель(фото ниже), который приклеивается к хвостовой части фюзеляжа сверху. Далее шкурится, подгоняется и обшивается.

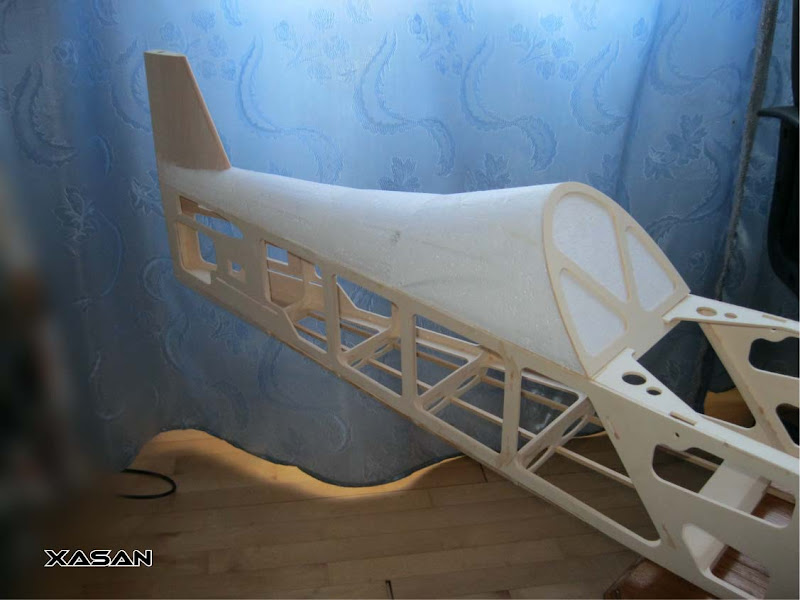

Приклеенный заполнитель гаргрота.
И обшитый бальзой.
Вот так выглядит хвостовая часть и оперение. Руль высоты в процессе сборки.
Готово остекление фонаря, потом оно будет обрезано по месту и приклеено.
Руль направления, конструкция простая - нервюры из фанеры приклеены к бальзовой рейке 6х6мм, в местах под петли и кабанчик вклеены брусочки из бальзы и потом все обшивается бальзой.
Я не понял, внутренняя часть гаргрота, та что пенопластовая, ты вырезал или оставил как есть цельным куском?
Нет не вырезал, это же заполнитель. Он почти ничего не весит, нет смысла его вырезать или облегчать.
На фотографиях виден заполнитель, где наклонный шпангоут.
Хасан, ну отлично прямо получается! Киборговские самбики и близко не стояли (не в обиду Толяну). Фабричное качетсво, а может и лучше!
Спасибо Сергей! Скоро выложу новые фото.
Добрый день! Давно присматриваюсь к этому самолёту. Его обводы завораживают. Вы чертежи рассекретить не планируете?
Добрый день! Давно присматриваюсь к этому самолёту. Его обводы завораживают. Вы чертежи рассекретить не планируете?
В ближайшее время не планирую.
это плохо по поводу чертежей(
