Как верно подметил кто-то на форуме: дурная голова рукам покоя не даёт. Выписал себе вот такого мозговитого товарища (ну тянет меня на дешевое китайское г, как Бориса Бекера на страшных негритянок).
И даже получил. При близком осмотре немного удивило расположение радиатора (массивного) с обратной стороны платы с ключами (ТО-220) и совсем немощной пластины поверх ключей, которая дышит своим теплом на плату логики…
С удовольствием напаял штекеров ЕС5 на питание, 4мм на мотор.
Моторчег заодно проверил. С винтиком 16х10 трёхлопастным даже от 4S на пол-газа в мастерской становится ветренно и неуютно. Звук от винта пондравился 😁
Comments
Там кстати вроде как даже логгер есть внутри?
По описанию есть. Только USB-адаптер забыл заказать. Карта для программирования Turnigy имеется, вот и не счел нужным заказать. А когда в описание глянул, было поздно. Мож ещё закажу
барада ты рассист! ничё ты в негритянках не понимаешь… 😝
насчет радиатора - не удивительно.
не скажу точно за этот регуль, но тут видел платы от драйверов сервомоторов (промышленных) с транзисторами, у которых под самим транзистором куча металлизированных отверстий, пролитых припоем, транзистор стоком (drain) припаян к ним, и отводится тепло СКВОЗЬ плату на обратную сторону.
более того, радиатор может припаивается или с обратной стороны, или с обеих.
тоже насчет радиатора - такие транзисторы греются практически только с обратной стороны, поэтому радиатор поверх керамического корпуса просто бесполезен. вот и отводят тепло с самой платы, которая принимает на себя весь тепловой удар.
еще не раскрыт вопрос по теме “BEC или UBEC там стоит?”.
еще не раскрыт вопрос по теме “BEC или UBEC там стоит?”.
ВЕС там отсутствует, как класс. На 60 и 80А этой серии есть UBEC, но у них и плата другая.
По радиаторам понял, спасибо.
Вот только зачем тепло в логику отводят, неясно:)
барада ты рассист! ничё ты в негритянках не понимаешь… 😝
Сам ты не понимаешь: его на страшных тянет 😁
и тем не менее… возлюби ближнюю свою… даже чёрную 😍
а ночью всё равно не видно 😁
Вот эта маленькая каракатица с лупой и двумя крокодилами!!!
Я потрясён!!! У меня точно такая же!!!😵 Ну до чего же мир тесен!!!😉
У меня точно такая же!!!
Примет нацпренадлежности на девайсе не обнаружил. Китайцы скоро всех оденут и обуют…
😒Юр отпишись по испытаниям …интерсно жуть…
Пока руки не доходили и ключик для считывания показаний не пришел. Как только так сразу 😃
я тут задумал Albatros C1 сделать в масштабе 1к6. Размах 2000,рекомендованный двиг 0,91 4т. На немецком форуме Том делает такой же самолёт из кита, и переделал его под электротягу www.rc-network.de/forum/showthread.php?t=168193&pa… в посту 132 он показывает двигатель. Вот и вопрос как Вы думаете Ваш двигатель можно использовать как замену указанному…?
Мой двигатель чуток слабее. Максимум, что из него можно вытащить это 1,8 киловатт при 8-9кг тяги. Он пойдёт на двухметровую, но очень лёгкую модель ( из-за страховки у нас тут мне нужно уложиться в 5кг полётного веса)
а вообще, у турнижи серии СК на сколько реальная тяга отличается от заявленной. хотел заказать себе что то вроде SK Series 63-64 230Kv / 3150W,
но вот не знаю потянет он на 3кВт (размах 2м, ввес около 6кг(планируемый) нацелено на 3Д)
Если почитать отзывы, то неплохой моторчик. Себин Су-29 140 в пол-газа вывешивает. Но магниты желательно проверить и, если что, оторвать обезжирить/зашкурить и на UHU Endfest 300 приклеить.
UHU Endfest 300 приклеить.
в инструкции скромно умалчивается свойства клея при нагреве выше 70 градусов. можно у вас уточнить сей момент? внутренняя поверхность 200Вт мотора разогревается до 60 довольно легко, а тут 3кВт.
благодарю. понял что не допуская перегрева мотора >100 градусов клей очень даже ничего (120кгс тоже неплохая цифра), особенно если магниты в обойме (не смещаются вдоль).
клей очень даже ничего
Ага. Только отвердитель вонючий и вредный. Греть в духовке только в капсуле какой а лучше феном для волос. Главное, чтоб магнитам не поплохело.
Отсечку сейчас переставил на помягче, заодно и тайминг поправил.

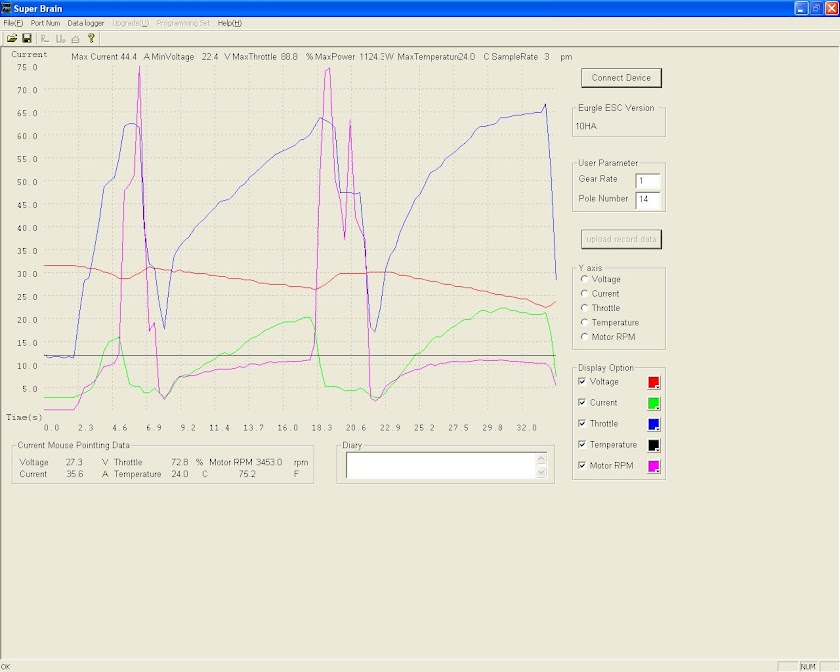

Логи прикольные, скидывает сразу на жесткий диск с датой и порядковым номером
