Supermarine 46 - II

стройка началась. и началось все с фюзеля.

это вот за сегодня, неспеша, с перерывами ну сушку клея (Gorilla), типа ПВА, хороший такой, полностью засохший не охрупчается, похож на ириску “прощай пломбы”.

Supermarine 46

обострение самолетости продолжается и…

буквально 10 дней назад, посетила меня мысля, довольно внезапная, нарисовать сыну пилотажку, похожую на Supermarin 55, но полегче, без ретрактов и с меньшим геморроем при постройке. побаивается он мой самолет пускать, а пошустрить ему хочется.

размерения были взяты с 55-го, но:

  • немного укорочен нос (что-бы батарейку за крыло не ставить да и хвост полегче без ретракта дутика),
  • упрощен капот и фонарь кабины.
  • немного заужены элероны (40мм вместо 50) и будут они из цельного куска бальзы.
  • консоли собираются отдельно без стапеля и соединяются после сборки.
  • управление РН тягой, а не тросиками.
  • мотор 46й, потому что есть.
  • бак будет на 250-280 гр вместо 320, моторчик-то поменьше.
Supermarine 55

о самолетиках в условия острого обострения самолетостроения

итак: 29 декабря, 2021 года мой товарищ по полетушкам облетывает самолетик ultrasport 46 с ретрактами. меня это очень впечатляет и по возвращении домой я приступаю к проектированию похожего, под такой-же двигатель (OS MAX .55 AX) на тот момент у меня имелось:

  • двигатель OS MAX .55
  • ретракты E-flight
  • горстка серв Blue-Bird
  • бортовой подкал
  • секвенсор для щитков ретрактов
  • приемыш и питалово
  • небольшой механизм для ретрактов, одна штука, на хвостовое колесо.

взяв за основу размерения вышеупомянутого самолетика и немного их изменив (увеличен размах до 1440, длинна хвостовой балки больше на 80-100мм примерно, и высота фюзеляжа на 15мм), за две недели был нарисован самолетик с рабочим названием Supermarine

SLIM

облетали худенького щупленького малыша.
финальное название SLIM

моторчик, конечно, так себе, режим держит не уверенно, но свои 12 тысяч выдает.

вес без топлива 740гр
размах 1100
моторчик 2,5 кубика китайский AP.
(карбюрато на нем в принципе только для того, что-бы заглушить моторку, да и то происходит не сразу, так как он где-то сосет воздух)
ну на полгаза еще можно сбрасывать, да…

при броске с руки уверенно набирает высоту без провала вообще.
триммировать не пришлось вообще, летит ровно и четко.
рулится прекрасно, при рулении РН немного кренится и если подруливать им в вираже, то разворачивается почти на месте.

Внезапно - 2

на полетушках сынище мой выразил четкое пожелание приобрести самолетик для прожига.
очень ему нравится прожечь, но без фанатизма.

XENON - II

неспешный прогресс

Tags:
Внезапно!

приступил к постройке пилотажки 1,7 метра под 20 кубовый зенох.
нарисовал я её еще зимой, но руки не доходили до постройки.
строю не себе, человек заказал, так как что-то нормальное под этот мотор найти сложно.


весовая сводка в солиде говорит что пока все вот это весит 3330 граммов, что очень недурно.

Tags:
о планерах

внезапно.

весной, пока в карантине сидели, выходили с детьми во двор, пускать “фоксиков”.

забрасывать их получалось довольно высоко, и металка стала просто проситься, прям-таки ломиться.

пока то-се… карантин сняли, но летучая безмоторная зараза прочно застряла в мозгу.

попытав немного дядь-Вову, получил ссылку на дреловский ApoGEE HLG

www.charlesriverrc.org/…/markdrela_apogeehlg.htm

о воздушных погонях

буквально вчера, иду такой, никого не трогаю, подхожу ко входу в здание, и тут над головой пролетает что-то.
с таким звуком - вшшшшш.
и вижу, как пролетев надо мной и попытавшись повернуть за угол, две птицы влетают в стену (за углом тоже стена).

  • шлеп
  • ШЛЕП.
    ну буквально метрах в 15 от меня.
    вижу как одна птица падает на землю и все, наглухо.
о пересадке

мотоустановки.

есть у меня такой самолетик

и стоял на нем электромотор в почти киловатт…

но так как батарейки в последнее время стали проблеммой, то решено было поменять движек на калилку 46 калибра.

моторчик встал как родной, центровка на месте, взлетный вес 2100.

о замене

устаревшего и вышедшего из строя оборудования.

как-то так

rcopen.com/files/5ab2243f99707300771f9274

в выходные думаю запустить.

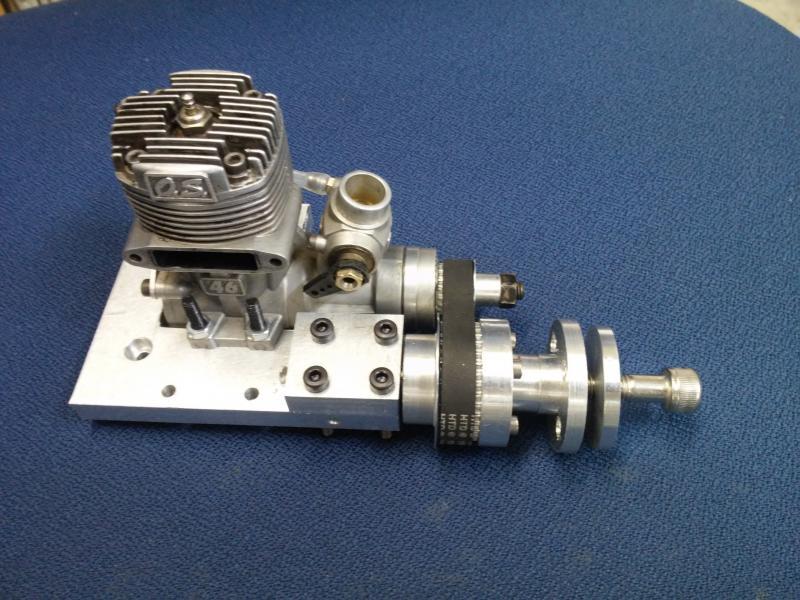

играть на понижение

оборотов.
будем.

давно думал что-то подобное сделать, и для начала решил на “потренироваться на кошка”, на моторчике поменьше, а именно на O.S. 46 FX.
набраться, так сказать опыта, малыми деньгами.

редуктор 1/2, подшипники внутри большого колеса, следовательно вал, на котором одеты подшипники статичен.
будет монтироваться на двигателе просто в кронштейне (не успел сделать)

облет

прошел успешно.

вес сухого самолета 1870гр.
со всеми потрохами без топлива.

на неделе купил канистру горючки, сделал на ней фиттинги для заправки и дренажа.
заправка самолета происходит самотеком.

Tags:
тянули-обтянули

дошли до шага ARF.

все детальки обтянуты, все склеено, остается отверточная сборка.
вес в таком виде 635 гр, из которых около 140 гр пленка (монокот… тяжелый, но прочный. хоть что-то положительное)

Tags:
тянем-потянем?

начал с крылышка.

Tags:
о переборке

мотора и прикурки

мотор OS 46 FX аж 2003 года.
пролежал в кладовке года 2-3 с тех пор как летал.
вскрытие показало, что подшипники под замену, а остальное надо просто почистить от засохшего масла.

прикипевшую гильзу и посаженные с натягом подши извлек нагрев картер до 120 градусов.
все промыл прочистил, как новенький.

завтра буду ставить новые подшипники в картер и собирать моторчик.

и вот дошли руки до прикурки.

утилизации псто

завершилась полетная карьера фантика.
самолет имел несколько повреждений полученных при транспортировке, переездах и просто при хранении.
ремонтировать смысла не было.
так что он уже пару лет не летал, лежал в кладовке.
пришло время срывать подковы.

мотор засох весь, надо отмачивать в метаноле
сервы в порядке.
приемник в порядке
бак тоже будет переставлен на новый самолет.
аккумулятор (родной SANWA 700мАч кадмий) был разряжен - внезапно до 4-х вольт.
пробный цикл показал 450мАч.
хм…

тушка и крылышко

я намеренно подавляю в себе желание собрать все это побыстрее.
спокойно ошкуриваю реечки, подшкуриваю торчики деталек.
получаю настоящий цзен.

но тем не менее вот это все собралось часов за 4-5.
с выстругиванием реек на ПК и ЗК, так как готовых не было.

ну и конечно, механик Котофеев тут как тут…

Tags:
хвост

немного разогнав тоску сборкой “китенка” (см предыдущую запись), нарисовал я самолетик.
фанчик на замену вот этому
этот порядком поистрепался в процессе эксплуатации, и к тому-же были у меня к нему претензии по полетным качествам.

была изменена высота фюзеляжа, что должно положительно сказаться на способности летать на ноже, увеличен стояночный угол, что даст возможность взлетать без дикого разбега по полосе.
заново перерисована вся резка, ибо лазер теперь у меня 600х300…
да.

ну и пока детальки еще не резал, то поклеил палочки-реечки.

бальза 6 мм, ПК и ЗК стабилизатора с проклейкой сосновой рейкой 2х6.
бронебойный сэнвич.

Tags:
Вжик 049

вот построил такой самолетик.
хотелось странного…

да после долгого перерыва в строительтве, надо было с чего-то взять разгон.
и вот Геныч подогнал мне “кит”.

сам самолетик с линдингера
lindinger.at/…/precision-products-micro-bullit-las…
на сборку уходит часик-другой, и еще часа полтора на обтяжку.

все просто.

Tags:
о вежливости

применительно к летным полям.

предыстория:

… когда-то давно мы летали с асфальтовой дороги, которая вела на несостоявшуюся промышленную зону.
там был всегда боковой ветер, динамка по краям полосы и всякие другие “траблы”, но в целом полоса асфальта метров 200х12.
дорога была ничья, в смысле федеральная, и нас оттуда не гоняли.
но внезапно промзона стала оживать, и вдоль дороги установили фонарные столбы - полеты стали невозможны.

поискав там-сям, я нарыл поле в 5 километрах от города.
на этом поле выращивали траву для газонов.
ессно, это была частная собственность, но…
но мы с Генычем просто приперлись туда однажды в субботу, поставили машину на краю поля, где ничего не растет, и спокойно летали.
это огромное поле, на котором рядами через 10-12 метров стоят поливалки. столбики такие пластиковые, высотой 200-300 мм.

эпизод первый:

вернулся в строй

этот самолетик я построил товарищу в 2009 году.
он на нем полетал всего несколько раз, и перестал летать вообще.
некогда стало.
самолет лежал и ждал.

ждал прошлой недели, когда его продадут другому моему другу, который его заправил, батареи зарядил и взлетел.

самолет летает как фантик, только размером побольше.
новый владелец доволен как слон.
аж борода отросла.

фантик

именно так, ибо планируемая взлетная масса 800 гр при размахе 1350 и мотоустановке около 400 ватт.

фиолетовая боковинка, площадка под шасси и моторшпангоут - фанерака 3мм.
остальное бальза, палки 6х6 и 5х5 и доски 3мм.

в таком виде вес 240гр.

вес потрохов 410-510 гр, в зависимости о комплектации.

Twister (ex Dodo)

Вот на полетушках уже немного “обуквенный”
наклейки из “оракала”, получены с применением “цзен” технологий, честной стали, и бумажного скотча в качестве подложки.

Надо еще че-нить на крыле дописать, а то пусто. Сегодня было ветренно, а когда ветер стих, я только разок полетал.
