Не секрет, что у многих моделистов есть аккумуляторы с формулировкой “летать не полетаешь, но повисеть (для вертолетчиков 😉 ) можно”. Чаще всего лежат дома мертвым грузом т.к. продать стыдно, а выкинуть жалко… 😁
Так и у меня с прошлого сезона лежат шесть аккумуляторов которые емкость держат, а хорошие токи не дают. Долго думал, куда их применить, пока в разговоре с другом про зарядки не услышал фразу “Заряднику все равно от куда электричество брать!!!” и тут меня осинило!!!
(На оригинальность идеи не претендую, ибо проста она как… просто опишу свою реализацию и возможные грабли с которыми столкнулся).
Итак присказка. Заряжать аккумуляторы на поле у меня возможности нет, т.к. на машине езжу редко (люблю велосипед!!!), да и с ценами на горючку сейчас ужОс творится.
Решил я из своих “уставших” аккумуляторов сделать зарядную батарею “донора” для “летающих” батарей.
Первая попытка была из трехбаночных батарей “как есть”, соединив их вместе при помощи устройства для параллельной зарядки и получив 12В.
Но нагрев проводов и зарядки был ооочень сильным и КПД соответственно ужасным.
Попытка вторая гораздо более удачная. Аккумуляторы были соединены попарно и вольтаж повышен до 24-х вольт!!! Нагрев проводов значительно снизился и зарядка перестала работать на нагрев окружающей среды.
Компактно сложены и помещены в Lithium Polymer Charge Pack 18x22cm.
Получили компактную и удобную сборку из которой выходят силовые и балансировочные провода. На фото нет, но все выходы балансировочных разъемов внутри сумки были изолированы толстым, липучим, армированным скотчем. Так что внутри нет открытых контактов.
В качестве разъемов были использованы XT60 ввиду их лучшей безопасности.

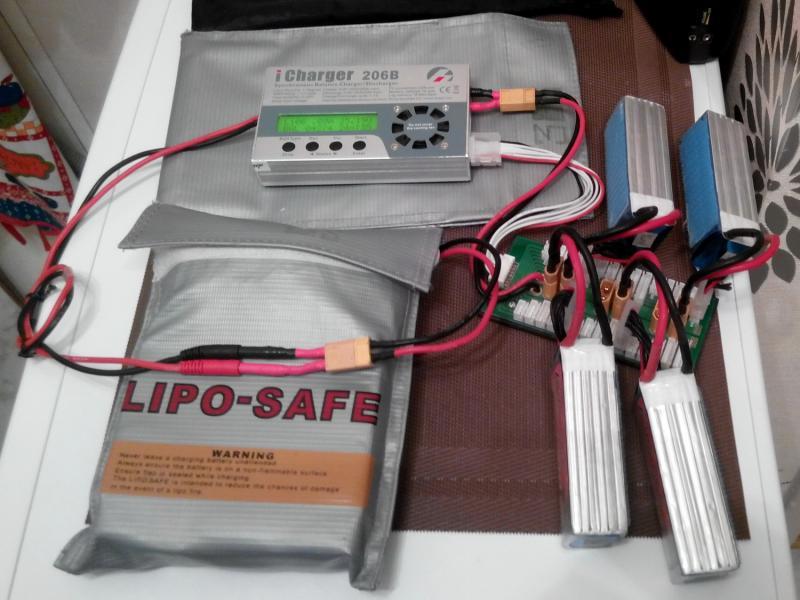

После всех манипуляций получили примерно следующее:
За пол часа получаем еще четыре аккумулятора заряженные токами 2,5С (производитель рекомендует 1-3С, но не больше 5-ти), итого вместо 6-ти вылетов получаем 10 без особенных затрат.
Рецепт, естественно, не универсален. Для более емких и сильных аккумуляторов будут другие “цифры”, да и зарядники там другие, но как вариант имеет место быть. 😉
Еще для тех, кому не надоело читать, разряжать не отлетавшие (краш, поломка) аккумуляторы довольно затратно по времени.
Но можно заряженные аккумуляторы использовать через зарядку в качестве донора (как питающие зарядку) для разряженных, убив трех зайцев:
Ставим разряженные в стородж.
Быстро разряжаем заряженные до состояния стородж.
Тратим очень мало времени на эти игры с аккумами.
Comments
Вы последовательно включаете батареи разных производителей?
А провода знаете почему греются?
Весьма не безопасный способ составления сборки донора.
Началось, читайте внимательно - ничего не греется.
Да, я знаю, что ток из синих аккумуляторов нельзя в проводах смешивать с током из желтых аккумов, потому что получается зеленый ток, а он всегда более горячий!!! 😁
Все аккумы 2200 мАч, одинаковый рейтинг, близкое побаночное сопротивление.
Провода грелись когда по ним ток шел в 22А, а не потому, что он зеленый. 😉
я использую проще, раздаю друзьям походникам, они покупают себе дешевую зарядку и юсб бек и еще пару лет юзают акумы в походах для зарядки мобильных гаджетов)))
Я-бы побоялся такой мешок лития с паутиной проводов дома держать
К сожалению друзей "походников не имею.
А литий держу на кухне в духовке. Самое пожаробезопасное место.
Да и не летают же они. Ток разряда у них чуть больше чем 2С, а заряда 1С. Перемещаются в трех сумках, своем пакете, сумке для верта и рюкзаке.
Еще можно ставить по паре вместо одной на коптер и летать (3s 2p). В два раза ниже разрядный ток как правило тянут нормально.
Если есть на чем “долетывать” аккумы - замечательно!
Дело в том, что я силовую на вертолете на 6S поменял и пробовал даже на верт по два аккума цеплять, но верт тяжелый и ватный, летать некомильфо 😦
“можно заряженные аккумуляторы использовать через зарядку в качестве донора (как питающие зарядку) для разряженных” давненько подумываю как бы сделать такое красиво и универсально. пока не придумалось. Пример, сегодня пошёл летать, 6 паков. 2 отлетал, начался дождь. Завтра тоже “дожди грозы”, и есть ещё 2 пака в сторадже. Как бы мне из 2 разряженнных, 4 заряженных, 2 в сторадже - быстро и просто получить - 8 в сторадже? 😃 Буду думать - ваять…
У меня такая система:
Подключаю все заряженные аккумы на плату параллельной зарядки и подключаю как питание к зарядке.
Подключаю все разряженные аккумы на другую плату параллельной зарядки для их непосредственной зарядки.
И очень быстро переливаю энергию из заряженных в разряженные!!!
При этом учитываю только три правила:
стараюсь не разряжать аккумы током больше чем 2С.
обязательно поставить режим отключения зарядки когда на разряжаемых батареях будет по 3.85В на банку (аккумы разряжаются медленно и разброса по банкам почти нет. Ну, у меня именно так).
Подключаю штатный БП для дозарядки/доразрядки недобитых аккумов!!! 😃
Более того, допустим что приехали на поле и не вылетали ни одного аккумулятора и все они заряжены!!! Тогда 5 аккумов цепляем на разряд штатными токами зарядки, а 6-й аккум подключаем в качестве питания самой зарядки (у меня так совпало, что когда в стородж встают 5 аккумов, 6-й тоже разряжается близко к стородж режиму).
Получаем скорость разряда выше на 120%, чем просто разряжать 6 аккумуляторов штатными режимами разрядки.
Всего-то нужно пара переходников спаять и все!!!
Буду думать! Хочется автоматики и надёжности. Типа - воткнул 1-10-20 аккумов и сказал - ВСЕ в сторадж. Или ВСЕ зарядить! Мечты… 😉
Мечты… 😉
А я жду когда энергию будут по воздуху передавать!!! Вот тогда залетаем!!! 😁
Я использую старые аки на даче для светодиодного освещения в душе туалете и погребе…)…зачем провода тянуть??)) ну и в душе электробезопасность…И для питания магнитолы на пикниках или когда свет вырубили на даче…питание эхолота в лодке…
А также питание старого шуруповерта …двс стартера…если несколько мощных 4s - можно авто прикуривать…
Получил мощнейшую лампу для освещения квартиры на 6 часов работы!!!
Недавно трансформаторная будка поломалась и свет пропал, так соседи спрашивали от куда у нас свет??? 😁
хехе…там же все это брал…)))…тока греются черти сильно…термопаста радиатор и т.д…
хорошая идея! беру на заметку;) а я АКБ беру Furakawa
