Итак, продолжая тему напечатанных вертолетов, хочу представить вам еще один свой вариант на тему V977 - К110.
На этот раз это настоящий сотый размер.
Вертолет данного размера я решил собрать по причине наличия большого количества лопастей от V977, и подходящего двигателя для этих лопастей HP05s на 14000 kV.

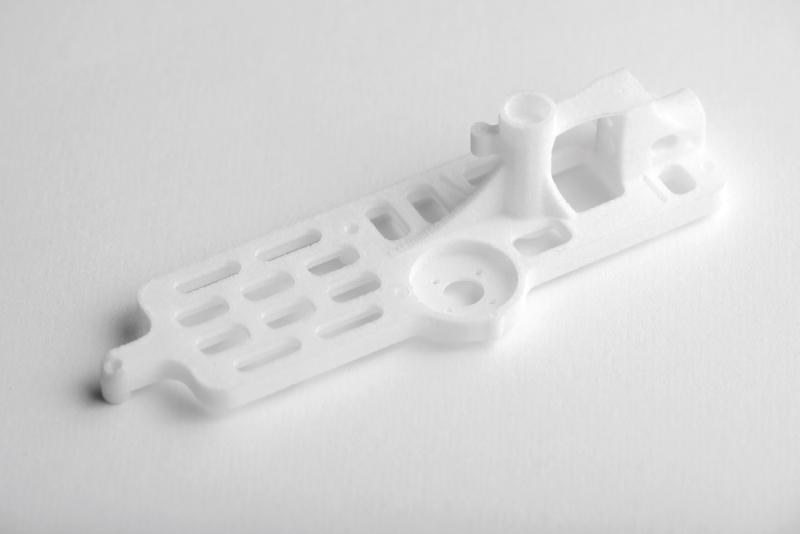

Основой вертолета стала уже знакомая вам рама от 120 версии, которую я немного укоротил. Тем не менее, я постарался сделать так чтоб, лыжи от V977 так же подошли к этой раме.
Это не финальная версия вертолета 100 размера. Окончательная версия рамы будет еще короче, и будет либо с собственными лыжами, либо под укороченные лыжи от 977, если у меня получится красиво их укоротить. Так же планирую попробовать лыжи от V966, они немного короче, и возможно, как раз подойдут для этой рамы.
А в данном варианте, с лыжами от V977, корзина для аккумулятора сдвинута немного больше, чем необходимо, к передней части рамы.
В целом, сборка этого вертолета повторяет сборку RX120. Между 100 и 120 версией, отличий немного, но они есть.
Как я уже сказал выше, рама немного короче, из-за использования более компактных и легких сервоприводов 5320. По мимо более легких сервоприводов, основной двигатель HP05s также чуть меньше и легче, чем двигатель HP06V2. Хвост также стал короче на 15мм.
Двигатель для хвоста я собрал из 2 двигателей. Статор и ротор я взял от уже ранее использованного двигателя C05S. Он хоть и не блистал своими характеристиками, но свои функции выполнял хорошо, однако тип крепления у него был не подходящий. Поэтому, мотормаунт для него я снял с двигателя BR1103.
В остальном же устройство хвоста полностью повторяет хвост от RX120, с приводным валом. внутри хвостовой балки.
Еще одним отличием RX100 стала основная шестерная от Walkera Mini CP. Шестерня немного меньшего диаметра и с меньшим количеством зубьев. Данная шестерня насчитывает 61 зуб и в сочетании с пиньоном на 9 зубов передает основному ротору довольно высокие обороты.
Остальные компоненты не претерпели изменений. На фото выше можно видеть все те же регуляторы МХ-10а и МХ3а.
Основная плата также осталась от V977. Механика головой также была взята от металлического аппгрейда для V977.
Помимо RX100 я собрал еще один RX120.
Ниже на фото можно увидеть сравнительные размеры этих вертолетов.
RX100 получился чуть компактнее и легче чем RX120. Вес его составляет 45.9г
Летает вертолет очень бодро, что в принципе было ожидаемо.
Прекрасно проделанная робота! А можно добавить скриншот прошивки регуляторов от 100 модели (hp05s)
По поводу скриншотов, лучше зайдите к Александру в блог …blogspot.com/…/blheli-brushless-esc-firmware.html
Там все расписано, у меня в принципе, тоже самое по настройкам.
Единственное что, отключена отсечка по низкому напряжению для 05 мотора, с ней он плохо стартует.
Провод питающий регулятор 20awg, плату управления 22awg? Какой используете на аккума? Спасибо.
