Проект Sbach 342 2.2м. Часть 5 - конец сборки.

Наконец-то появилось время позаниматься этим проектом, закончить сборку модели и приступить к обтяжке пленкой. Ниже небольшой отчет о сборке съемного фонаря кабины.

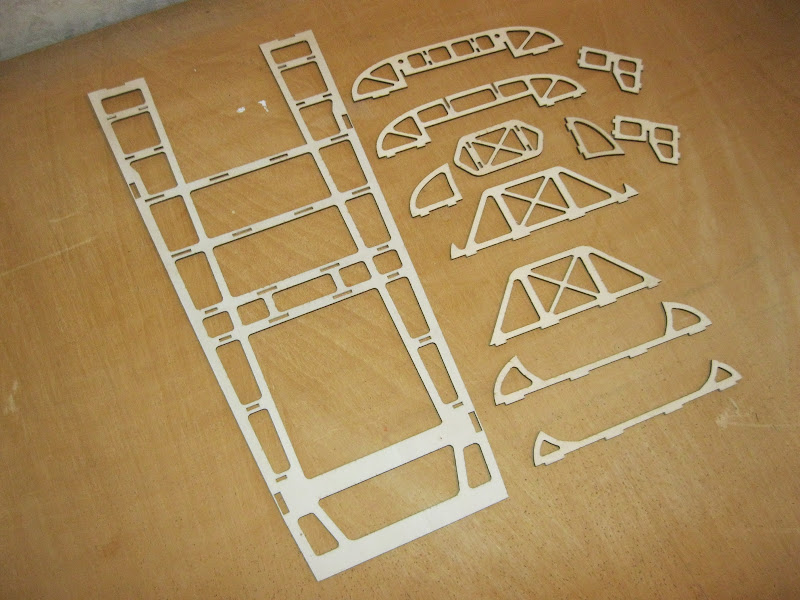

Приборные доски из полистирола 1мм и детали каркаса фонаря из легкой фанеры, все нарезано лазером по эскизам.

Частично собранный каркас фонаря.

Имитация приборных панелей 2-х местной кабины пилотов, обшивка полистирол 0.5мм.

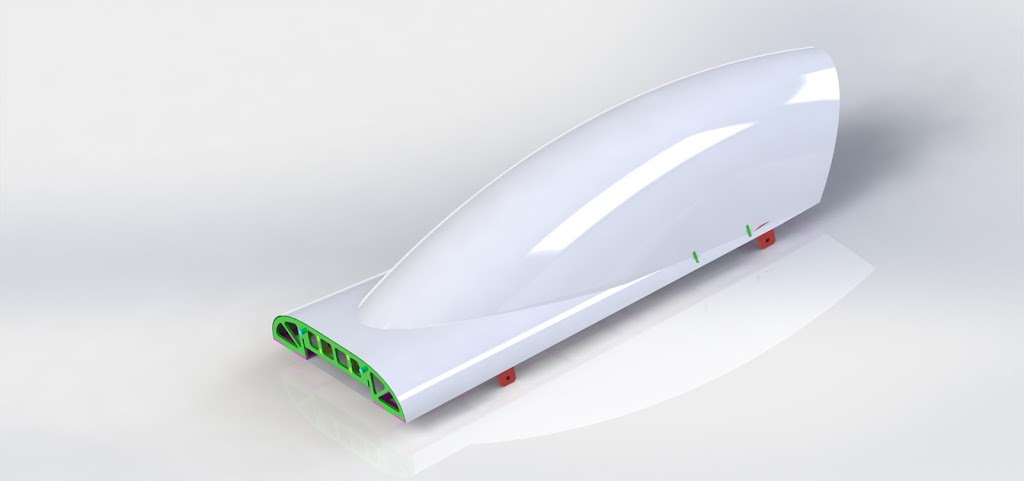

Частично собранная и обшитая откидная часть фонаря с приборными досками 2-х местной кабины пилотов, без остекления. Приборы не успел установить, еще не доделал.

Общие виды модели с фонарем.

  • 8961
Comments
Udjin

Кружева!
Отличная работа.

XASAN

Спасибо!

MaestroEv

Мастер!

collapse

Да, внушает уважение!

XASAN

Спасибо большое! Не ожидал, что настолько понравится проект.😃

Terranozavr

Присоединюсь к вышеизложенному: Мастер!

Еще со времен “Сушки” нравятся твои работы!

Какая схема окраски будет?

XASAN

Вот насчет окраски я еще точно не решил. Что-то в таком стиле буду делать, как на фото. Логотипы, наклейки я уже сделал.

crafter

нравится первое сочетание 😉
а самолет - супер! молодец!

Konstantin1971

Хасан, так же хочу присоединиться к поздравлениям. Очень красиво и аккуратно.
А я, вот, к своему еще не приступал. Ближе к зиме начну.

XASAN
crafter;bt81790

нравится первое сочетание 😉
а самолет - супер! молодец!

Спасибо! Мне тоже этот больше нравится.😃

XASAN
Konstantin1971;bt81806

Хасан, так же хочу присоединиться к поздравлениям. Очень красиво и аккуратно.
А я, вот, к своему еще не приступал. Ближе к зиме начну.

Пиши или звони, если будут вопросы.😃

bugs

Красотень конечно, что еще сказать, здорово!!!
А есть информация, сколько ушло материала и какого?

XASAN

Спасибо! Материала ушло много, я всего не считал т.к. модель опытная. Листов бальзы 1.5х10х1000мм ушло более 20-ти листов. Рейки сосна 10х3 12шт, 6х6 4шт, 3х3 2шт. Расход фанеры 3мм тополь и 2мм береза, я не считал т.к. мне резал один знакомый. Ну, и еще стеклоткань, углеткань, эпоксидные смолы и пр, пр. для изготовления капота, кока, кабанчиков, гл. стойки шасси и остекления фонаря.

delfin0510

красотища ,просто нет слов

XASAN

Спасибо! Модель готовлю к первому вылету.

delfin0510

удачи на облете

sdelkin

Можно ли у Вас купить этот чертеж? Хочу себе самолет этот. Сушка по Вашим чертежам уже летает

XASAN
sdelkin;bt119321

Можно ли у Вас купить этот чертеж? Хочу себе самолет этот. Сушка по Вашим чертежам уже летает

Через год, не раньше т.к. модель облетывается и выявляются “детские болезни”. После налета n-го кол-ва часов, я буду дорабатывать модель, устранять недостатки. Потом буду делать общие и сборочные чертежи учитывая выявленные недостатки.

MatematiK

Хасан, доброго времени суток. Скажите пожалуйста а чертежи под этот проект вы продаете? Хотел бы заняться сборкой. Заранее спасибо за ответ.

XASAN
MatematiK;bt128651

Хасан, доброго времени суток. Скажите пожалуйста а чертежи под этот проект вы продаете? Хотел бы заняться сборкой. Заранее спасибо за ответ.

О чертежах еще рано говорить, я еще толком не облетал модель. К тому же уже сейчас выявил вещи, которые буду дорабатывать. Во-вторых, чтобы делиться чертежами мне нужно подготовить сборочные чертежи, на это нужно время.
Если хотите собирать, могу помочь с нарезкой, капотом и стеклом.
Отпишитесь мне на почту или в скайп, я расскажу как.
Знакомый из Чехии собрал, полетел, успел зарулиться и отремонтировать модель:)

MatematiK

Отписался на почту;)

Gringo_Ringo

Восторг! Восторг! Восторг!
Хасан, очень ждем возможности приобретения документации по проекту.

XASAN
Gringo_Ringo;bt131325

Восторг! Восторг! Восторг!
Хасан, очень ждем возможности приобретения документации по проекту.

Спасибо! Как будет готова документация к модели самолета, я выложу в дневнике запись. Пока занят другим проектом, Як-30.😃

yantar

Здравствуйте, уважаемый Хасан.
Если не сложно, можете выслать чертежи Sbach 342 на yantar-des@mail.ru ,? Возможно ли по этим чертежам нарезать детали на лазере,или чпу?
Заранее благодарен.

MatematiK

Увы

MatematiK
yantar;bt140925

Здравствуйте, уважаемый Хасан.
Если не сложно, можете выслать чертежи Sbach 342 на yantar-des@mail.ru ,? Возможно ли по этим чертежам нарезать детали на лазере,или чпу?
Заранее благодарен.

Увы, чертежи модели, и нарезка платная((( И все через какого то чешского чувака

XASAN
yantar;bt140925

Здравствуйте, уважаемый Хасан.
Если не сложно, можете выслать чертежи Sbach 342 на yantar-des@mail.ru ,? Возможно ли по этим чертежам нарезать детали на лазере,или чпу?
Заранее благодарен.

Пока выслать не могу, как писал выше, еще не готовы сборочные чертежи. Сейчас я Сбахом не занимаюсь т.к. все свободное время уходит на импеллерный проект. Как будут готовы чертежи, я сделаю запись в дневнике.

XASAN
MatematiK;bt140929

Увы, чертежи модели, и нарезка платная((( И все через какого то чешского чувака

Этого человека я очень хорошо знаю, эта модель проектировалась совместно с ним. Но у него своя модель, здесь я выкладываю свою. Поэтому готов поделиться чертежами с желающими, когда доделаю чертежи СБ.
Китами я не занимаюсь, поэтому нарезку и пр. предложить не могу.

yantar
XASAN;bt140933

Этого человека я очень хорошо знаю, эта модель проектировалась совместно с ним. Но у него своя модель, здесь я выкладываю свою. Поэтому готов поделиться чертежами с желающими, когда доделаю чертежи СБ.
Китами я не занимаюсь, поэтому нарезку и пр. предложить не могу.

Спасибо! Хасан, очень ждем!!!

Gringo_Ringo

Хасан, здравствуйте.
Нет новостей по документации на проект? Очень ждем!

АлександрСамара

да да!!

XASAN

Пока выслать не могу, переделываю стабилизатор, руль высоты и элероны. Добавил прочности и изменил технологию, чтобы проще собирать.

delfin0510

Ай красавец ,ай молодца.

SVS

Зравствуйте Хасан, чертеж будут в доступе? с уважением

XASAN

По чертежам напишите в личку или Вацап/звоните 8(903)_783_45_18.

delfin0510

Брат привет.Та как?Как дела?

XASAN

Потихоньку строю и черчу. По готовности выкладываю на форум. Остальное пока отложил до лучших времен.
