Я доигрался и сжёг новый моторчик Turnigy E500 6T 4000Kv
Пытался опытным путем подобрать значения частоты ШИМ и угол опережения. Поставил частоту в 25кГц, а угол опережения в 22 градуса.
При таких установках снял более 700 Вт при оборотах ротора 3000 в минуту.

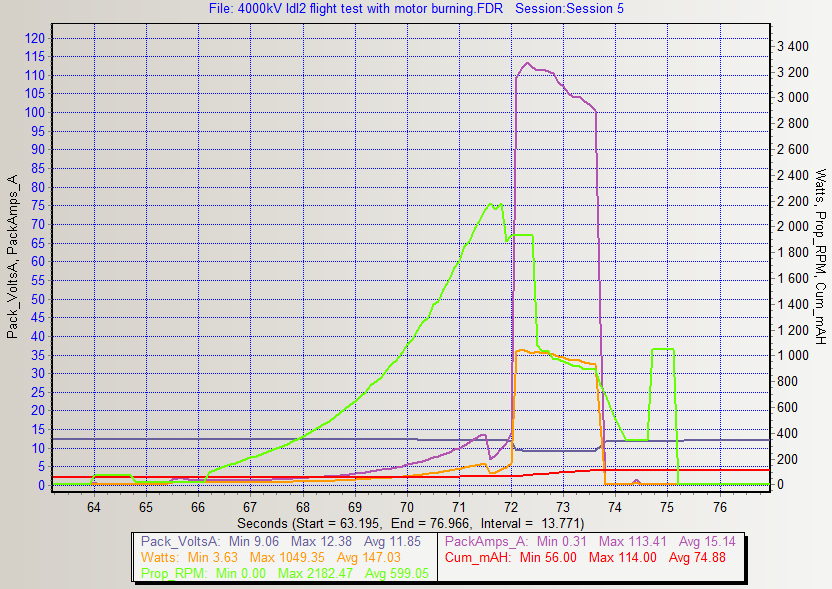

Ну а потом, при очередной раскрутке ротора, мотор сгорел. Выглядело это так:
Надо отдать должное контроллеру Markus SL45, две секунды он выдерживал ток более 100 А, и не сгорел.
Обмотки мотора пахнут горелым, но внешне выглядят нормально. Что делать дальше с мотором, я не знаю.
UPD 14.07.2009
На самом деле не все так просто. Мотор не сгорел, я проверил его на другом контроллере. Работает отлично.
А вот с контроллером что-то не так, или мне кажется. Сегодня отлетал три батарейки 4S, все нормально. Поставил батарею 3S, появилась та же проблема, мотор не может раскрутится. Расстроился. Пришел домой и изменил параметр Start Power с 15-и до 30-и. Все заработало.
Что-то мне подсказывает, что параметры PWM frequency и Start Power связаны. Чем больше выставлена частота ШИМ, тем меньше надо ставить Start Power. И наоборот.
Буду дальше разбираться…
UPD вечер 14.07.2009
Только что вернулся с поля, где успешно отлетал пять аккумуляторов. Итак, “дело было не в бобине, раздолбай сидел в кабине”… Мотор Turnigy E500 6T 4000Kv и контроллер Markus SL45 полностью реабилитированы. Виноват человеческий фактор, т.е. я. 😃
Дело в том, что позавчера утром я припаял к выходам контроллера датчик оборотов для подключения к eLogger V3. И когда подключал разъемы к двигателю, не проверил качество соединения. А оказывается один разъем очень слабо держался. Вот и пропадал там контакт, двигатель не мог стартовать, “двоил”. В поле я обратил на это внимание, посмотрел разъем, а там внутри все черное, видимо от искр. Почистил все, слегка деформировал “маму” плоскогубцами и вставил “папу” внатяг. После этого все проблемы пропали. Мной же получена очередная порция опыта. 😃
Финальный апдейт
Проблема все-таки была в двигателе. После недолгих мучений он окончательно умер. Коротило обмотки. Регулятору респект за то, что он стойко выдержал такие испытания.
Угу, пожалуй так и поступлю. Только не в помойку выкину, а отдам сыну, пусть играет. 😃
Все равно 700W с 57г. мотора это сюрреализм 😃
Все равно 700W с 57г. мотора это сюрреализм 😃
Дык, это кратковременная мощность. Средняя 200-300 Вт.
