Самодельное Охлаждение для шпинделя 2.2 кВт

Всем привет.
Наконец нашел время немного поделится своими поделками.
Не так давно практически закончил строительство станка (о нем расскажу позже), встал вопрос об охлаждении шпинделя.
Главной целью было сделать красиво, компактно, и не дорого.

Первым делом был куплен радиатор отопителя от ВАЗ 2105 и пошло дело… (каталожный номер 21050-8101060-00) - цена около 650р.

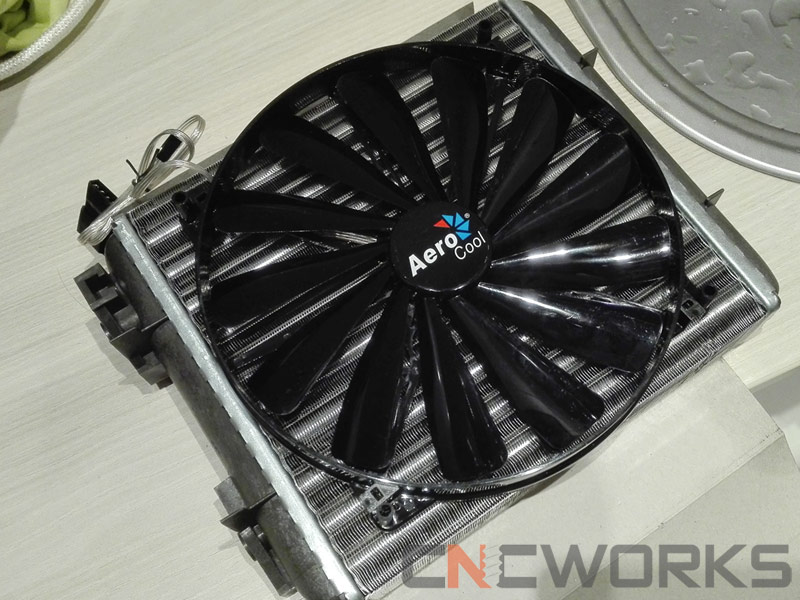

После того как его покрутил в руках, обмерил, занялся поиском вентилятора. И о чудо нашел вентилятор 200мм диаметром от компов. - цена 450р.
Общие габариты радиатора 230Х200х40, этот вентилятор идеально подходил под этот радиатор.

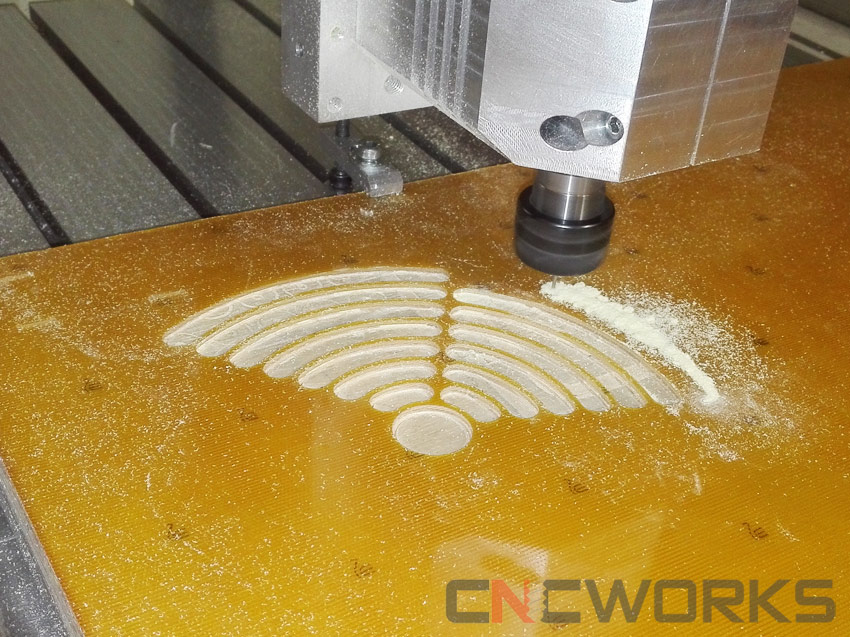

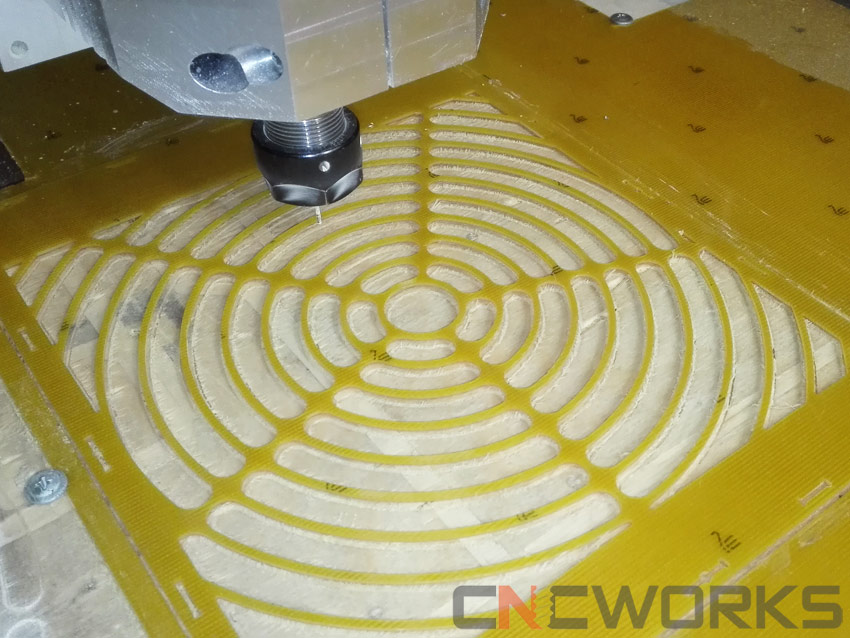

Под рукой был стеклотекстолит 1.5мм решил делать из него.

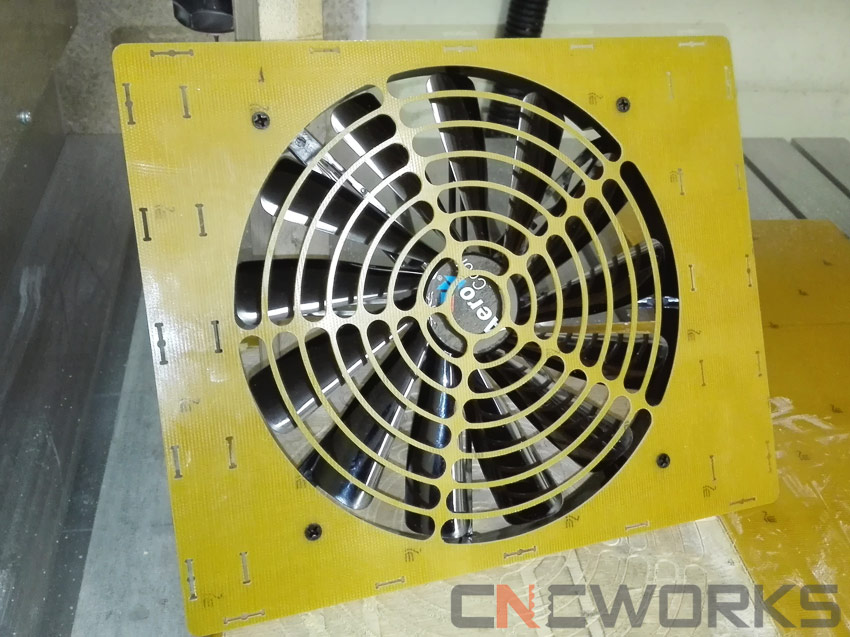

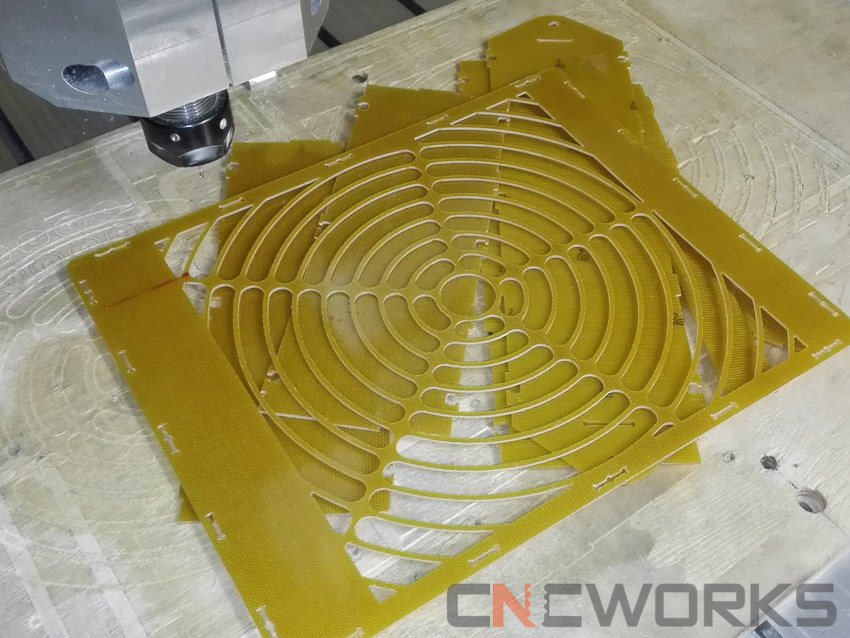

Все детальки готовы

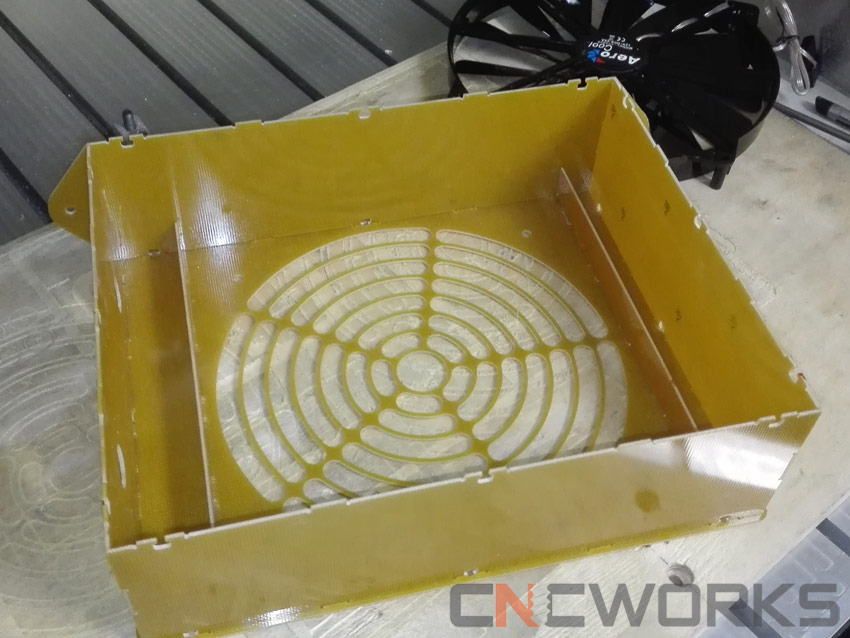

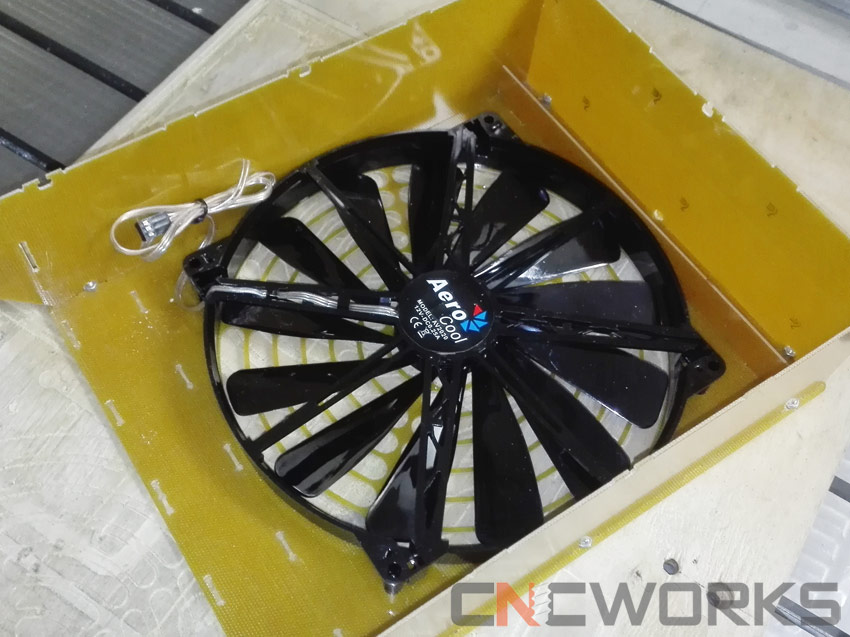

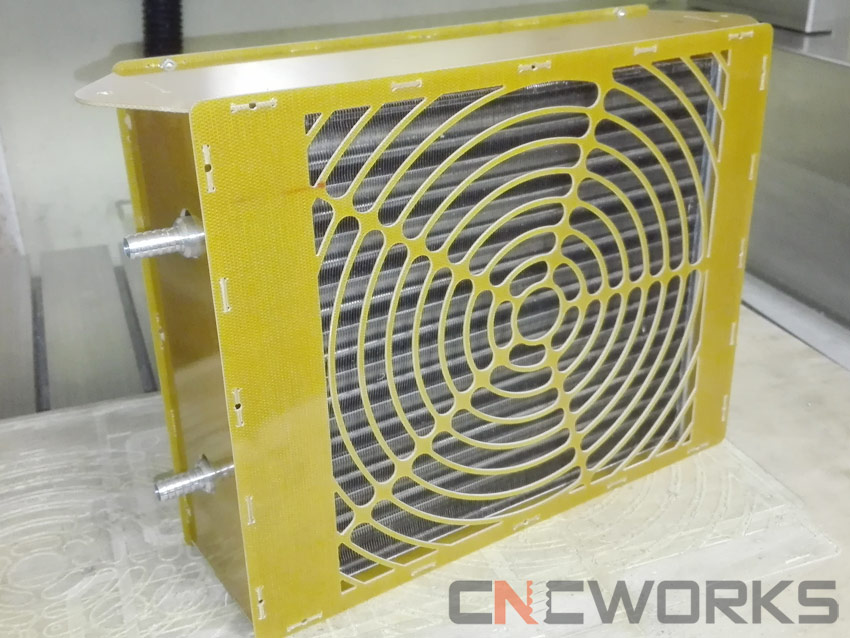

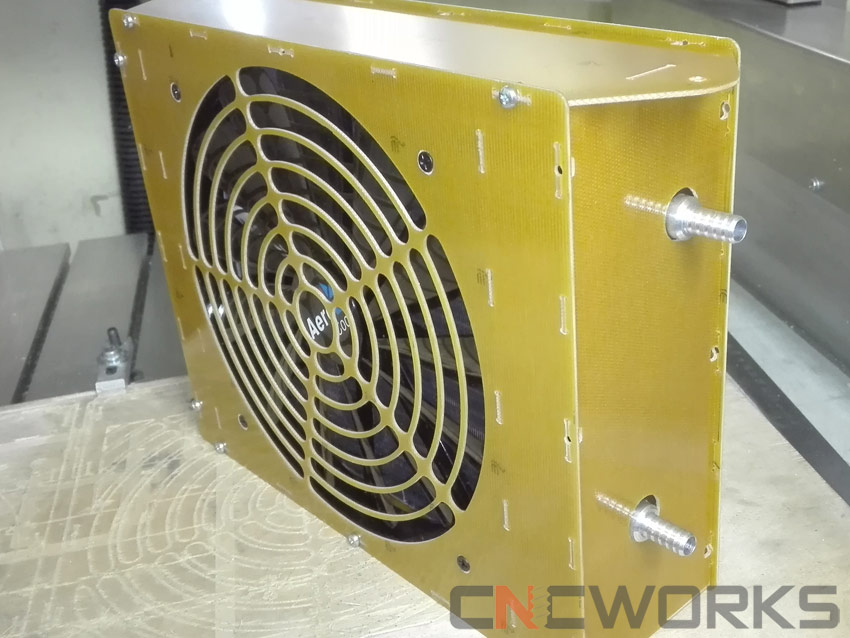

предварительная сборка

Точим штуцеры для радиатора

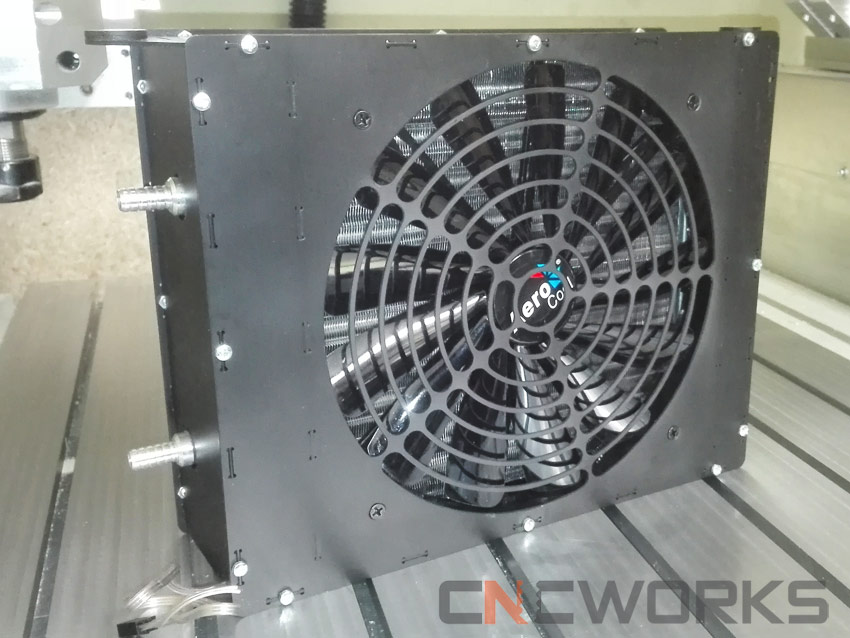

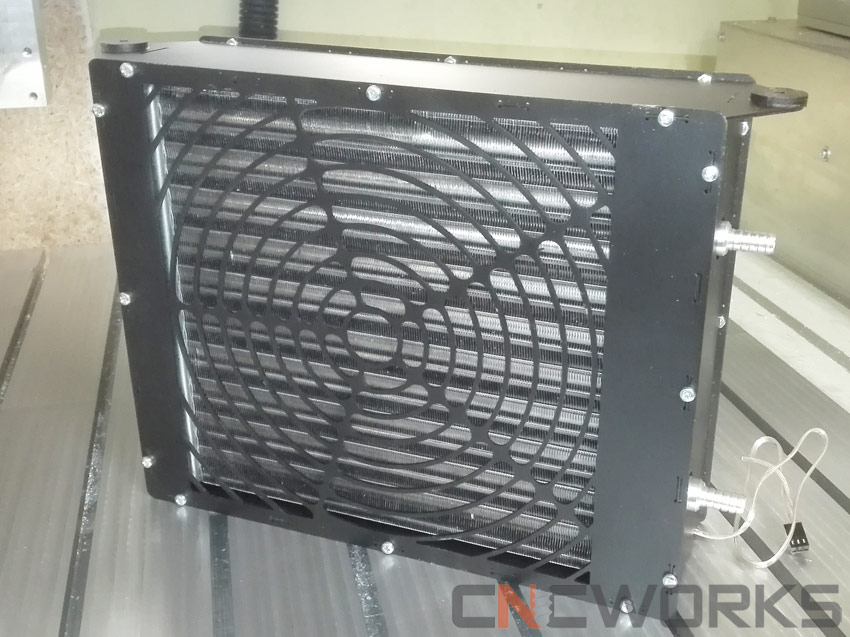

После покраски

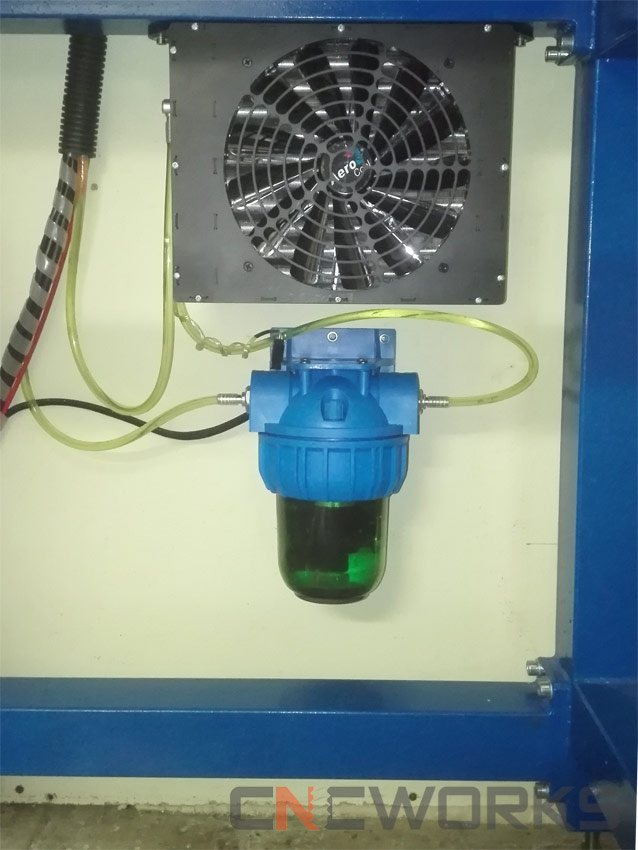

И монтируем все это дело под станком

В системе много алюминиевых деталей систему заполнял антифризом но т.к. его пары очень вредны для человека система закрытого типа и герметична.
Колба от магистрального водяного фильтра размер 5 дюймов - цена -700р.
(внутри колбы разместил маленькую погружную помпу на 12 вольт)

Помпа и вентилятор включается автоматом с запуском шпинделя.

  • 1615
Comments
stapelmoor

а можно фото самой помпы? у меня после года использования внутри антифриза завелась плесень которая забила все трубки, нужно всегда делать какую-то систему чтоб видеть что жидкость двигается по системе

Olegos

На оверах долго обсуждали антифриз, нашли. Не цветёт, не корродирует, может использоваться для охлаждения пищевых продуктов (молоко, алкоголь, соки) и допускается % утечки без отбраковки напитков. В итоге я нахожу этот антифриз в магазине Метизы, и покупаю 10 литров за 1000 рублей. Залил его в водянку. Прошло лет 5, а проблем нету, не цветёт, не темнеет, не разлагается, на всякий случай слил, осмотрел помпу водоблоки, всё в идеале, осадка нет. Называлась как не помню, но продавалось как антифриз для замкнутых систем отопления.

Gerka
Olegos;bt141679

На оверах долго обсуждали антифриз, нашли. Не цветёт, не корродирует, может использоваться для охлаждения пищевых продуктов (молоко, алкоголь, соки) и допускается % утечки без отбраковки напитков. В итоге я нахожу этот антифриз в магазине Метизы, и покупаю 10 литров за 1000 рублей. Залил его в водянку. Прошло лет 5, а проблем нету, не цветёт, не темнеет, не разлагается, на всякий случай слил, осмотрел помпу водоблоки, всё в идеале, осадка нет. Называлась как не помню, но продавалось как антифриз для замкнутых систем отопления.

Спасибо! буду знать.
У меня в системе всего 1-1.2 литра, купить 10 литров а остальное куда?)))
Поделился бы кто…

Gerka
stapelmoor;bt141678

а можно фото самой помпы? у меня после года использования внутри антифриза завелась плесень которая забила все трубки, нужно всегда делать какую-то систему чтоб видеть что жидкость двигается по системе

Фото сделать уже сложно т.к. все внутри.
Посмотрите на ебеи или на алиэкспресс, там полно вариантов.

Sergey_S

Купите автомобильного антифриза на разлив, сколько надо.

Gerka
Sergey_S;bt141697

Купите автомобильного антифриза на разлив, сколько надо.

Так у меня и залит автомобильный. Я его сразу купил в автомагазине когда радиатор покупал.
Причем радиаторы бывают алюминиевые и медные, так вод для алюминиевых рекомендуют зеленый антифриз. (где-то на форумах прочитал)

ADF

Ламерский вопрос: а просто дистиллят нельзя?

Gerka
ADF;bt141724

Ламерский вопрос: а просто дистиллят нельзя?

Как то давно пробовал, но цвела водичка…
Поэтому нужна химоза))

ADF

Так ведь, если система закрытая и с воздухом не общается - чего ей цвести? При первой заливке - добавить в нее перекиси водорода от души… Слышал, что цветет, если контур открытого типа, где для обмена теплом воду через воздух пробрызгивают.

Olegos

В том и дело, что с воздухом она сообщается, там стоит расширительный бачок. Без бачка её геморно заполнять и выгонять воздух, и очень большая вероятность что она потечёт или насосёт воздуха из за терморасширений рабочей жидкости.

Gerka
Olegos:

В том и дело, что с воздухом она сообщается, там стоит расширительный бачок. Без бачка её геморно заполнять и выгонять воздух, и очень большая вероятность что она потечёт или насосёт воздуха из за терморасширений рабочей жидкости.

+1
