Модель подводной лодки 633 проекта, F2S
Посмотрев в прошлом году на соревнования подводных лодок и насладившись этим “жалким зрелищем” поселилась в голове мысль построить подводную лодку. И вот наконец стапель освободился и мы приступили к постройки модели 633 проекта. Года 3 назад я построил электрический прямоход и так как осталась оснастка и документация с выбором прототипа проблем не возникло. Вот фото модели прямохода. Как выяснилось модель подводной лодки очень интересная и сложная в постройки. Когда будет время буду потихоньку выкладывать фотки.
Ну вот за 5 часов работы получилась пара винтов.
Дейдвуда с насадками и подрул
отличное начало,а какой масштаб? 1:72?
Не немного поменьше 1:140
Не маловата будет ? Какая баластная система рассматривается ? Как будет устроен сухой корпус? Из акриловой трубы или ? Извеняюсь за столько вопросов, интересно как все будет реализованно в таком масштабе, с Уважением Александр
Спокойствие всё уведите, мне самому интересно. Главное носить очень удобно.
По поводу транспортировки вы правы, по мне так в ревеловской семерке 1:72 места мало,буду ждать продолжения , очень интересно , удачи в проекте)) с уважением Александр
Кормовые горизонтальные рули.
Главное носить очень удобно.
Носить будет удобно, но управлять и наблюдать за лодкой будет тяжело.
Согласен поэтому хочу сделать чтоб она всплывала по ватерлинию, И к тому же есть другой аспект почему не хочу строить большую модель- уж больно мало времени и места чтоб нырнуть и всплыть.😎
Постройка модели потихоньку двинулась. За неделю изготовил балластную цистерну, а параллельно строится корпус. Разобрал её и отправил детали в гальванику на покрытие.😒
Последняя примерка оборудования в корпусе. Палубы приклеена на всегда
Правильной дорогой идёте товарищ!!!
Вот и покрытие защитное нанесли, ну и собрал окончательно😒
Сделал редуктор для поворота вертикального руля. Вот тут и понимаешь как просто строить надводные пароходы когда корпус как тазик.😒
Миша, напаяй колечко на кончик трубочки, что-бы шланг не выплюнуло, как делают штуцера…
Саша колечко не поместится уж слишком мало места. Когда соберу покажу. А вот за шланг под потолок спасибо. С первого раза течь была но после поджатия манжета всё прошло.
На кончик трубки напаять проволочное колечко, хоть 0,3мм проволка, шланг быдет лучше держаться.
С первого раза течь была но после поджатия манжета всё прошло.
Течи, это бичь моделей ПЛ, этой проблеме нужно особенно уделить внимания.
Выходной из цистерны шланг нужно обязательно обжать хомутом (хотя бы проволокй) иначе при продувке БЦ шланг может сорвать.
Управление БЦ планируется с помощью контроллера или сервами?
Спасибо сделаю. Будет регулятор стоять. Завтра наверно спустим модель на воду.
Спасибо сделаю. Будет регулятор стоять.

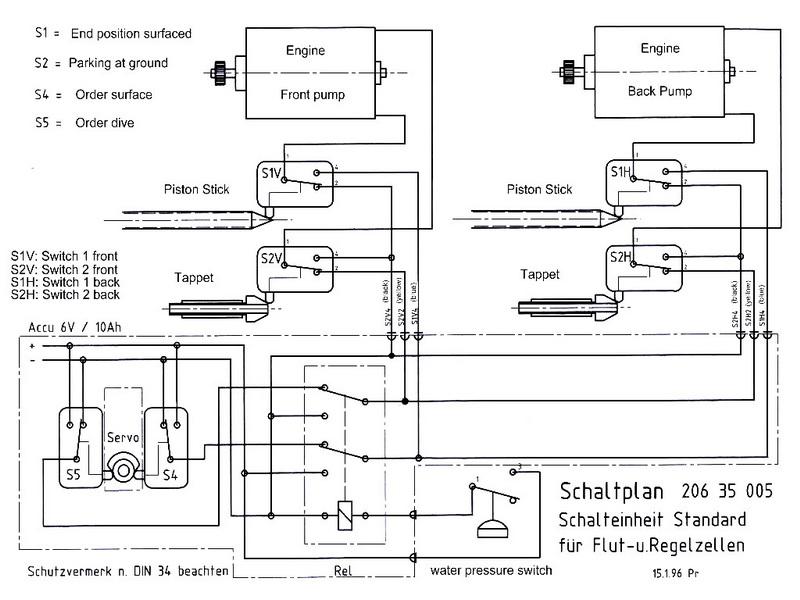

Если регулятора БЦ нет, то для начала можно сделать управление на серве, я выкладывал на форуме схему rcopen.com/files/548eaeb399707300771e0f4d
Испытания прошли удачно и погружается и всплывает лодка хорошо. Бригада маляров начала красить корпус.
Видео бы увидеть) такая модель еще и погружается…
Ну вот и корпус отгрунтован. Можно всякую мелочь клеить. Шпигаты мне самому нравятся
Ну и в заключении винты с рулями. Завтра намечены испытания в бассейне.
Михаил–огласите масштаб модели), если нетрудно
