Как лучше сделать? или в шпинделе сразу под цангу ER32 конус сделать или в шпинделе делать конус морзе а в него потом вставлять переходник с морзе на цангу.
Кто как делает, интересно.
Лучше сразу под ER… т.к. любой дополнительный переходник (патрон) увеличивает биения, величину выноса инструмента, и уменьшает жесткость системы шпиндель-инструмент…
ER32 -32 мм диаметр.
Интересно, куда поставите?
Обрыл весь нет и ненашел чертежей гнезда (конуса) , и зажимной гайки под ER32, это если сразу без переходника. Там сама гайка только хитро сделана.
ER32 -32 мм диаметр.
Интересно, куда поставите?
с размером еще не определился, скорее буду искать размер в меньшую сторону
На всех ЕR длинный конус 8°.
Могу снять сканы с каталога VERTEX

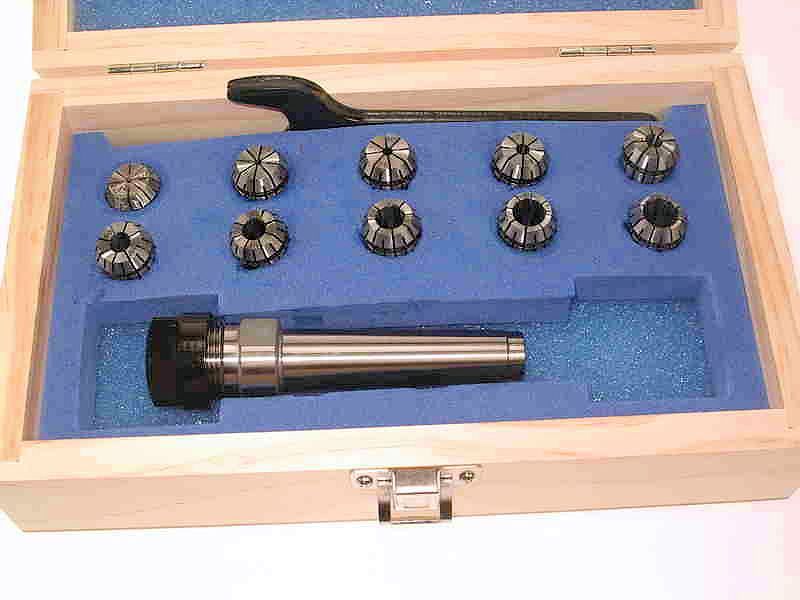

По цанге ER8-ER50 и держалкe MT1-MT5 na ERXX
Больших чертежей не обещаю но кой какие цифры есть.
А еще легче купить готовую держалку… но скорость до 3000об/мин, далее с конусами проблема(слова не мои но спеца).
V401(MT2) …V4011(MT5)
или гайку ЕRХХ или конус с резбой под гайку или набор с цангами или готовый шпиндель или… 😉
зачит для скорости от 3000 лучше сразу в шпинделе конус по цангу с гайкой делать?
А по процедуре для шлифовщика как вобще такой шпиндель делают?
как я понимаю сначала сделать конус отом вставить цангу потом это все снова в центра и уже посадки под подшипники…
Или…?
Кстати вот чертеж шпинделя для примера оформления чертежа и допусков…
спасибо за инфу…Как говорят, с миру по нитке…
