Выходит мне делать огромный стапель для парусов?
Выходит мне делать огромный стапель для парусов?
Нет, нет, нет…
шаг 1, тебе надо немного читать о парусах, и ригг Спроси, где можно находить статья от Thomas Dreyer из газеты Schiffsmodell (Перевод от Владимира Федосова есть тут в форуме)
шаг 2, тебе надо узнать, что делают другие спортсмены, если они строят яхта с 1700 см
Потом тебе надо рисовать обмеры парусов
Потом тебе надо находить сколько сегменты ты хочешь взять (у менья A, B, C, D)
Потом тебе надо знать, как большые парусы ты ещщё хочешь создать
А теперь ты знаешь которые обмеры у стапелья надо есть.
Для метровки смотри пост 44
Там отмеры для метровки. (я не так многомогу писать в деталье)
Про стапель можно здесь посмотреть mm-sailing.ru/stend-make-sails.phtml
Просто увеличить до своих размеров.
Процедура работы со стапелем есть на форуме forum.mm-sailing.ru/viewtopic.php?p=2037#p2037
[QUOTE=Bolshoy;8159819]Про стапель можно здесь посмотреть mm-sailing.ru/stend-make-sails.phtml
Очень хорошое видео.
Я лублю, если стапель
-из дерева
- из 2 частов
У ММ и RG65 не так вашно, но за больших парусов уже хорошо, если стапель флексибель (мобил, вариабель)
Если шов коротко, я получаю большое профиль, если стапель в середине выше.
Одинь раз мне надо было клейить болшой парус. я не хотел строить так большой стапель. Я взял стапель от метровкой и картон
Спасибо Владимир. на сайте http://mm.ru я нашёл перевод от Thomas Dreyer. Я думаю, что кажды парусник надо учить ету статью. Этие информации тоже хорошо за других яхтах.
На счет стакселя, самый хороший вариант для крупно-размерных яхт является схема крепления стакселя на мачте на “эмке”- 80% от высоты крепления фалового угла грота от палубы. Нижняя шкаторина стакселя не более шкаторины грота. Проверено годами. 😁
Топовое крепление стакселя не плохо на слабые ветра. 😉
Для мелких, типа ММ, ДФ эффект от крепления стакселя по высоте на мачте не заметен и крепится по принципу упрощения конструкции.😮
Всем привет, морозно у нас, дело задерживается. Позже продолжу, всех с наступающим Новым годом! )

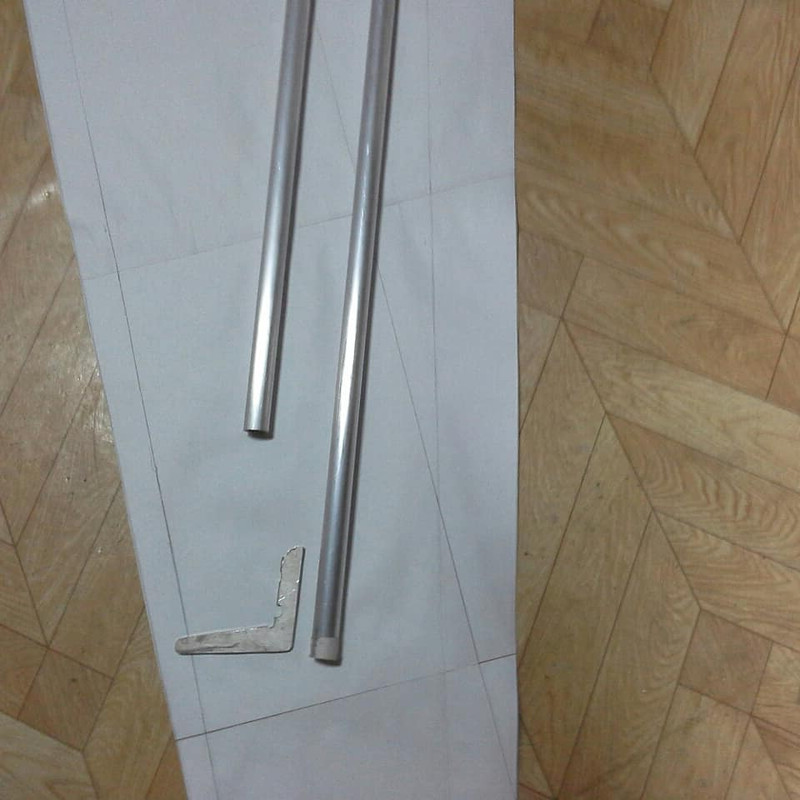

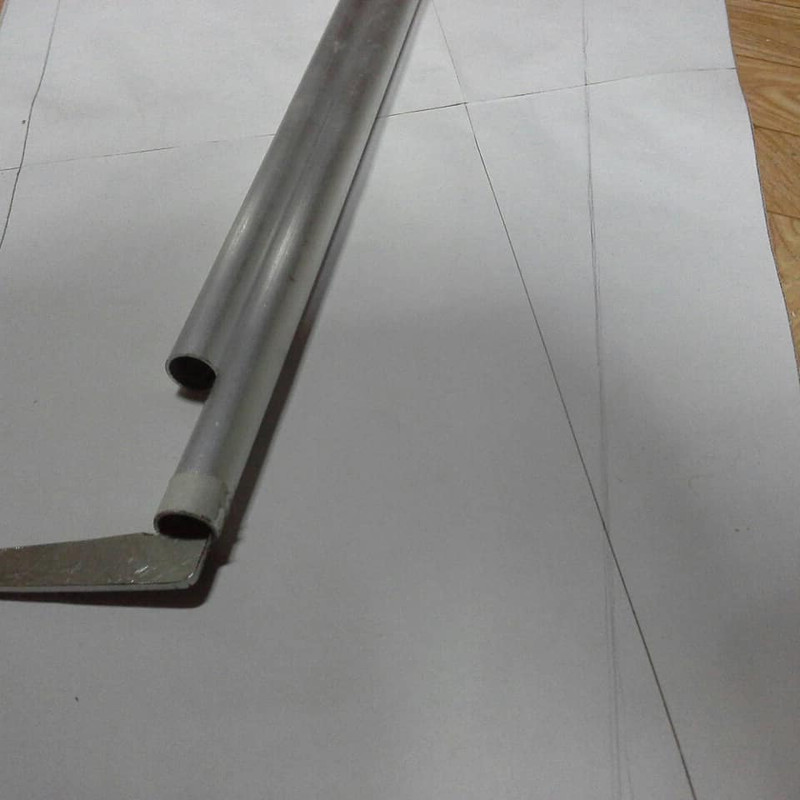

Весна пришла, возобнавляю дело [url=https://postimg.cc/Xpr41cqQ][img]i.postimg.cc/kXcG4Tm3/…/url] [url=https://postimg.cc/HjhCMcz5][img]i.postimg.cc/SNyQwczZ/…/url] [url=https://postimg.cc/dDXz3MQj][img]i.postimg.cc/bNN868KW/…/url] Заготовки мачт из дюралевых трубок и кран из нержавеющей стали

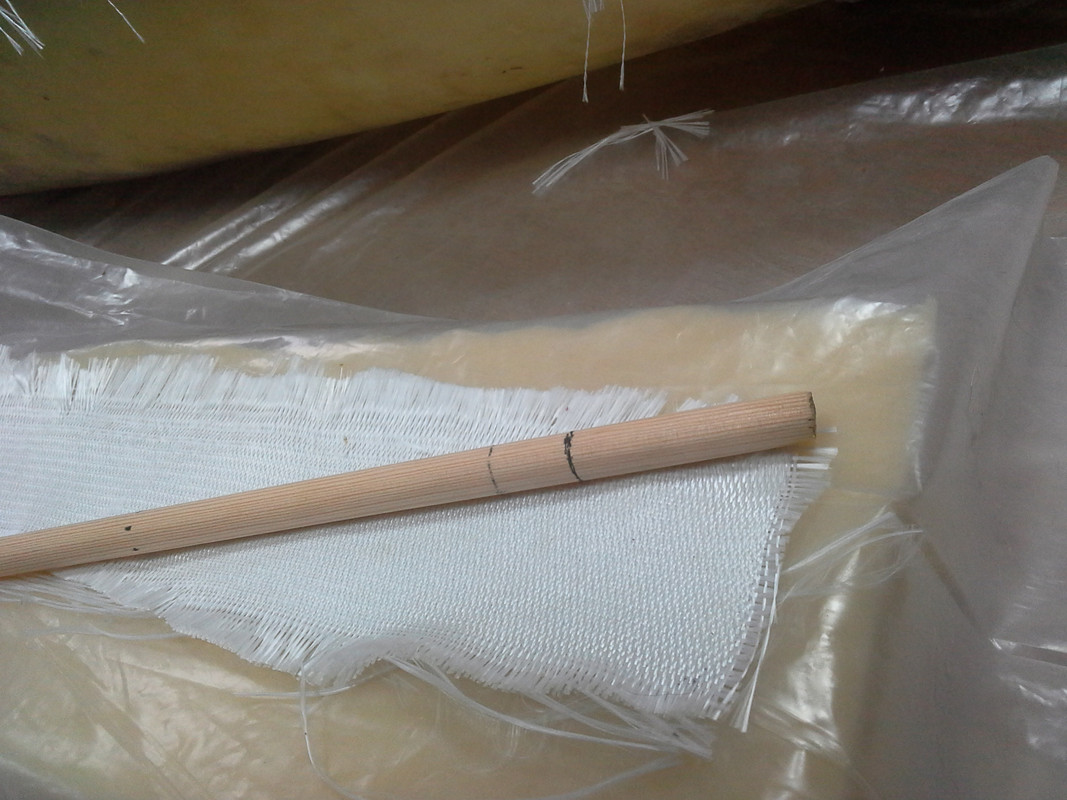

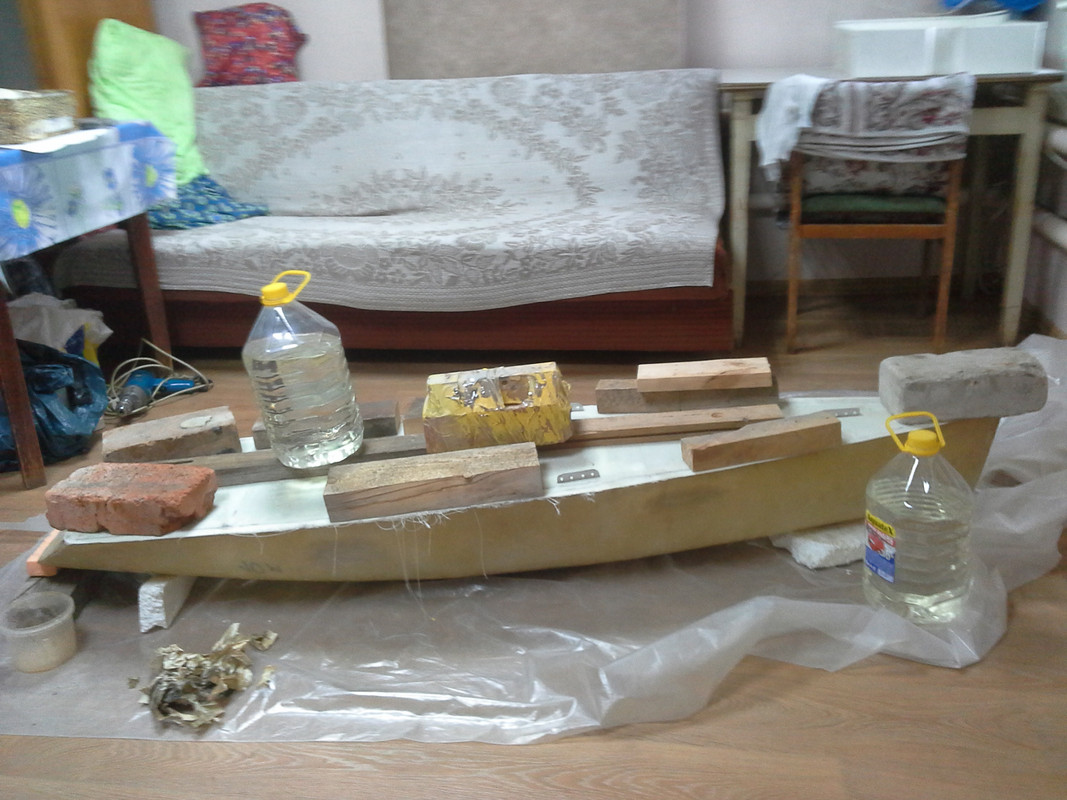

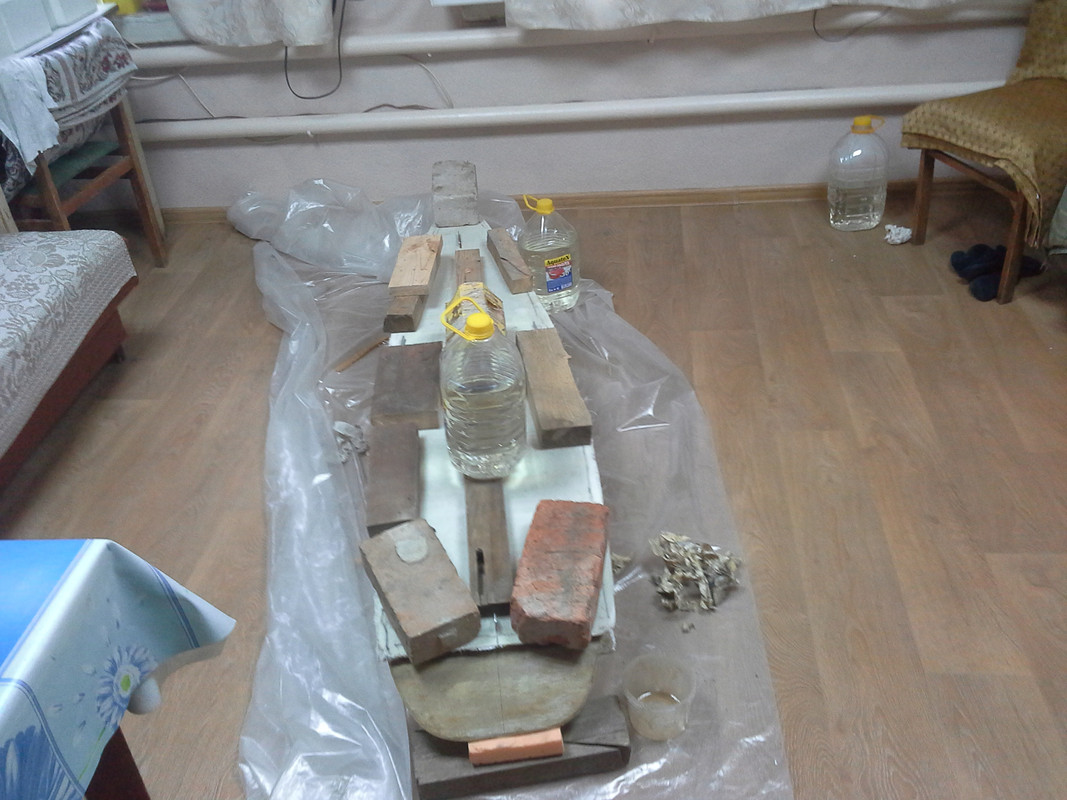

Комнатная температура для склеивания важнее, клеим палубу эпоксидкой местами моментом [url=https://postimg.cc/YGG7cVsY][img]i.postimg.cc/pTkLjMQG/…/url] [url=https://postimg.cc/vgWP6t1C][img]i.postimg.cc/TwsBFkT2/…/url] И закатал в стеклоткань стыковочную рейку мачты [url=https://postimg.cc/YvWyH7rp][img]i.postimg.cc/3xSM2rzD/…/url]
Я вот тоже свою в порядок привожу
Кран на яхту готов или так сказать верхушка мачты
Нержавейка с деревянной бобышкой
[
Ойой лишнее фото
Нету картинок😞
Чёрные прямоугольники непонятно откуда
Верхушу мачты склеил клеем момент, густо намазал и вставил. И не клал боком, хотел чтоб резиноподобный клей был со всех боков вот и поставил вертикально
Шарнир гика решил сделать из хомута какого-то, одна ось шарнира алюминевая трубка с пластиковыми колечками в роли подшипников мягких
Шарнир гика к мачте, петля гика из нержавейки и таже тема что и верхушка мачты
а также из двух алюминевых пластин выточил крепёж стакселя и боковых вант. Чттоб пластины были одинакыми скрепил их болтиками на время
