Як-54 по слоечной технологии

ViOX

А дырдочки для обдува не предусмотрены?

Llirik

Для обдува чего?! Регуль монтируется под капотом и от винта не плохо обдувается. Акк тоже на половину оголенный. А для чего еще вентиляция нужна?

Llirik

Забыл добавить, что детали 1 и 2 (борты) не умещаются на лист потолочки. Т.ч. можно либо как в слойке делать из двух деталей (я стык не стал изображать), либо как я делал - состыковывал (склеивал) два листа, потом из него вырезал по одному шаблону.

И еще… Я походу полку (деталь № 3) в чертеж не выгрузил… В ближайшее время исправлюсь!..

ViOX
Llirik:

как я делал - состыковывал (склеивал) два листа, потом из него вырезал по одному шаблону.

Этот способ предпочтительней , так и делал .

Llirik

Добавил в чертеж забытую деталь, порезал для печати А4 (фрагменты PDF). Векторные чертежи (dwg и slddrw) также вложил.
Прикрепляю…

Жаль фотографий не сделал. И сделать не могу, т.к. на днях один добрый человек швырнул не глядя ноутбук в багажник и покрамсал живущего там яка…

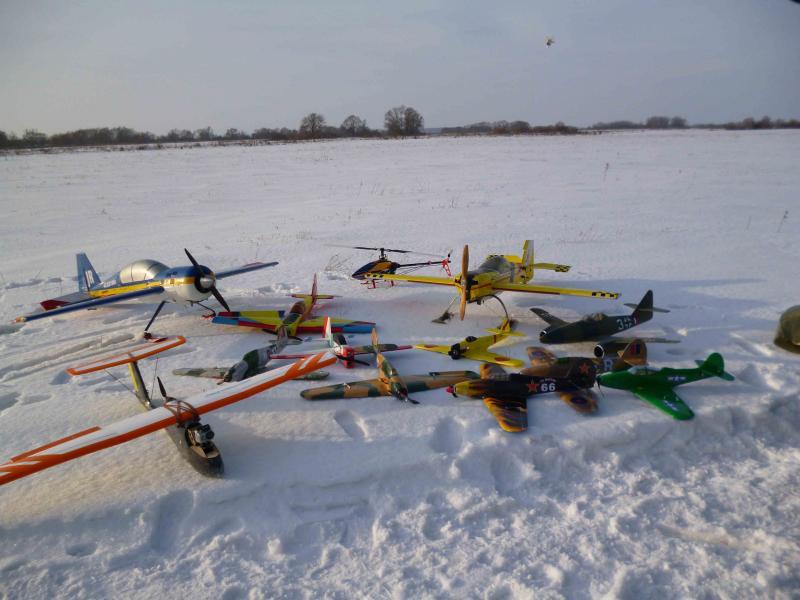

Есть групповая фотка (он в самом центре авиамодельного коллектива

И вот тут в конце клипа засветился у заднего правого колеса ховера.

Надо нового сделать, уж больно понравилось когда всегда и везде самолетка под рукой есть!..:rolleyes:

Як54_900.part1.rarЯк54_900.part2.rar
