смартбокс к пульту мс как крепить?

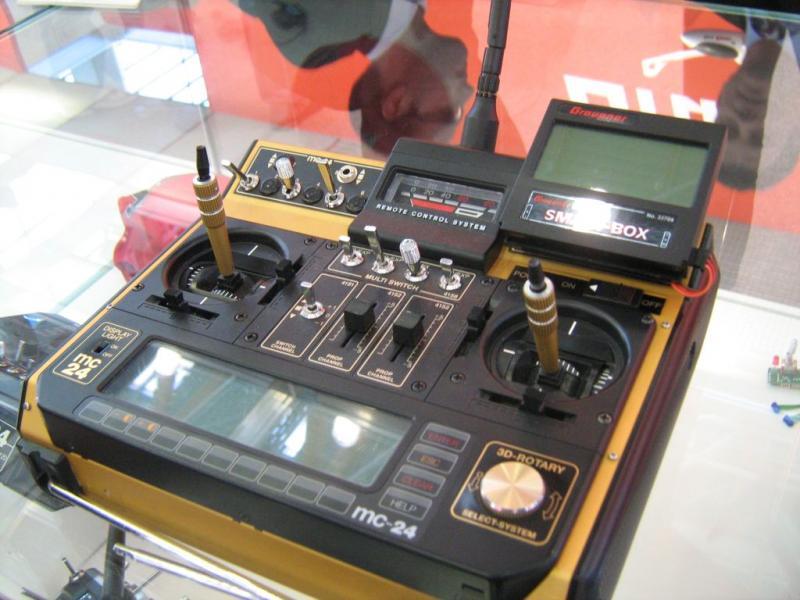

Можно так + дополнительные переключатели в штатные места
rcopen.com/files/4f47b3cd997073007744bdb7
или
rcopen.com/files/4f37de27997073007719f250
На ВЧ модуль в МС-24 приходят пять проводов, а нужно всего три: плюс, минус и НЧ сигнал для модуляции.
Вопрос: что на остальных двух контактах и на каких контактах (можно цвет проводов) какие сигналы?
Может кто знает, подключать осциллограф лень.
См. на фото
Переделываем МС-24 в НОТТ.
Причем надо оставить 35мГц и добавить НОТТ.
Используем модуль переключения диапазонов rcmagazin.ru/33303.php
В случае МС-19 или МС-22 проблем нет все кабели в наличии и нужно просто все правильно соединить.
Для МС-24 нужно немного поработать головой и паяльником.
На ВЧ модуль в МС-24 приходят пять проводов, а нужно всего три: плюс, минус и НЧ сигнал для модуляции.Вопрос: что на остальных двух контактах и на каких контактах (можно цвет проводов) какие сигналы?
Может кто знает, подключать осциллограф лень.
Переделал МС-24 в HOTT. Переключатель у меня между 40мГц и HOTT работает на ура. Необходимо было сделать некоторые доработки, а именно, крепление для модуля HOTT и дополнительный разъем (аналогичный основному для подключения ВЧ модуля) для его подключения к системе. Плюс удлинил провода от переключателя до модуля HOTT (в наборе с переключателем они короткие). У меня установлен Smart Box (как я понял, для того, чтобы телеметрия работала на основном дисплее, необходимо обновление PROFI ROM в СЦ Graupner, отправив к ним передатчик). При транспортировке Smart Box - складывается, при этом не мешая установленным дополнительным переключателям в штатных местах, на фото стоят заглушки. Фото прилагаю.
Проект “Телеметрия по-русски” завершен. Звуковой файл для всех Граупнеровских Hott V4 прикреплён в блоге:
rcopen.com/blogs/4504/13720
Юрий, подскажите, как можно обновить звуковой файл на модуле M-G2?
Кто и что думает по этой теме
graupner.de/…/3def01d7-f911-4e1d-b570-bb54496eb188
так где она на spektrumrc.com? на spektrumrc.de -есть, а на …rc.com?
А какая разница, на каком сайте она находится? Вот пример двух инструкций с разных сайтов:
JR:
spektrumrc.com/…/SPM-Air-Module-Manual_LoRes.pdf
MC-24: www.horizonhobby.de/m/ba/SPM/MC24-AR9000.pdf
Формат инструкций одинаков? Год выпуска для Jr 2007, для МС24 2008. Замечу, что в каждой из инструкций указаны характеристики модулей, в них есть разница?
Если об МС24 ничего пока ничего не сказано на сайте /www.spektrumrc.com/, это что то меняет? Нас ведь интересует не это, а выходная мощность модуля.
А где, еслине секрет на сайте Spektrumrc.com вы нашли описание модулей для MC-24 ?
С сайта spektrumrc.com ссылка сюда:
MC 24 www.horizonhobby.de/m/ba/SPM/MC24-AR9000.pdf
JR www.horizonhobby.de/m/ba/SPM/JR-AR9000.pdf
Потомучто он сделан для европы.
К чему приводит… к уменьшению дальности в два раза с теми же самыми приемниками в сравнении с модулем для JR.
Вот данные модулей Spektrum: (взяты здесь www.spektrumrc.com)
Для JR:
2.400–2.483GHz
Spectral capacity - 40 Systems
Type - Direct Sequence Spread Spectrum
DSSS coding gain - 18dB
Diversity - MultiLink: Path, Time and Frequency
Module current - 200mA
Receiver current - 70mA
Receiver voltage range - 3.5–9V DC
Servo channels - 9
Servo channel resolution - 1024 with 4X oversampling
Для MC24:
Frequency - 2.400–2.483GHz
Spectral capacity - 40 Systems
Type - Direct Sequence Spread Spectrum
DSSS coding gain - 18dB
Diversity - MultiLink: Path, Time and Frequency
Module current - 200mA
Receiver current - 70mA
Receiver voltage range - 3.5–9V DC
Servo channels - 9
Servo channel resolution - 1024 with 4X oversampling
В чем разница?
Почитайте внимательно: выше я про этот вариант написал, у него пониженная мощность на передачу.
Доброго времени суток. Хочу приобрести именно этот девайс. Чем он отличается от Jr? Почему у него пониженная мощность на передачу и к чему это ведет?
А куда отправить?
Мне тоже пришлите, плиз!!! на fdony@mail.ru
Всем привет! Сгорел резистор триммера на Graupner|JR mc-24. На нем написано TBM 065Т. Подскажите, какой переменный резистор нужен для замены. Спасибо за ответы.
Здравствуйте! Помогите, пожалуйста, ответить на вопрос, где в Москве можно запрограммировать микроконтроллер PIC12C508 для FMS. Собирать для этого программатор у меня нет времени. Благодарю за помощь!!!
Люди! Кто сможет спаять FMS кабель в Москве?
Народ! Помогите найти схему интерфейсного кабеля для FMS под JR mc-24, а главное, распайку контактов пальчикового штекера, а также, раскажите, как всё это подключить и настроить. Просто везде описывается сборка кабеля под Hitek или Futaba, а у меня JR. Помогите пожалуйста!!!
