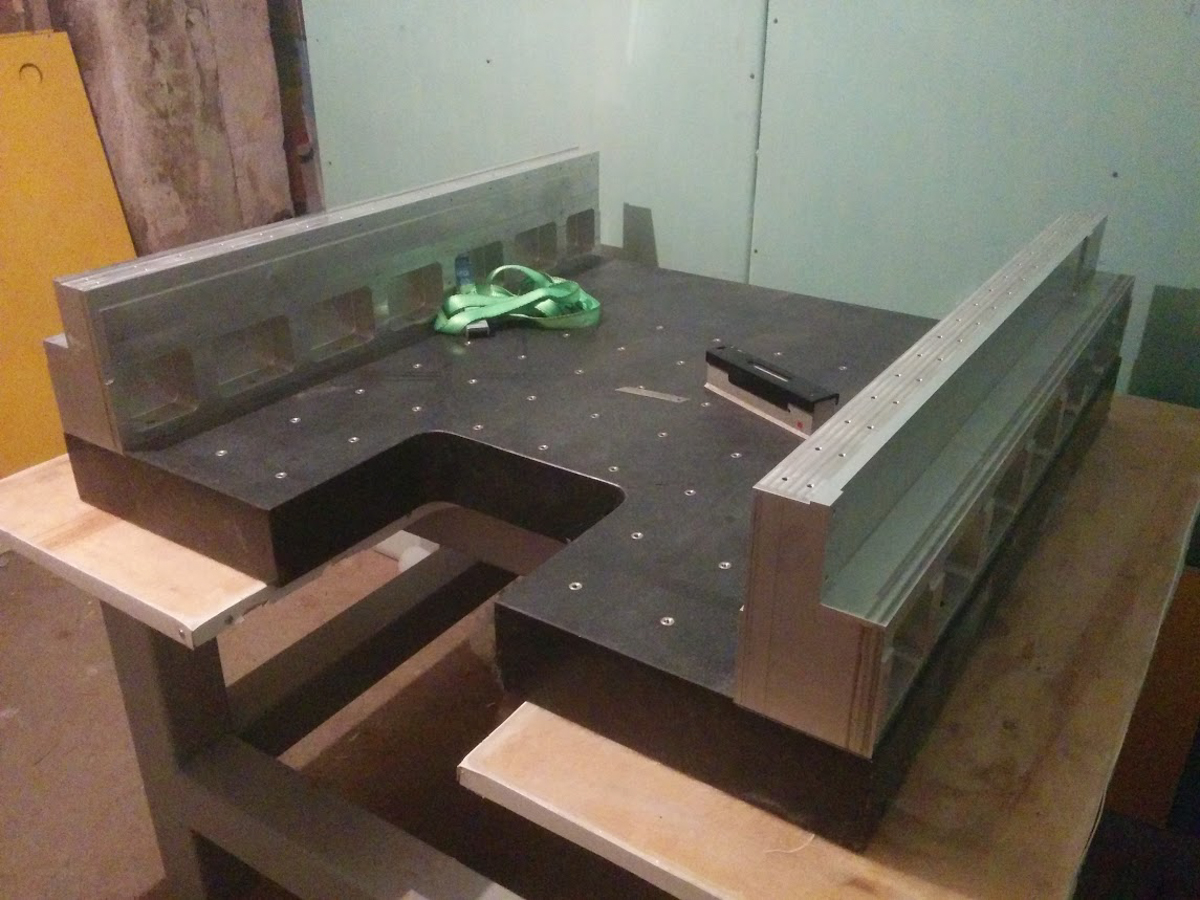

Детальки. Тяжелые.

Нормальное, такое, оружие 😃

Наверное и самой дорогой? Шпинделёк козырный, с автосменой инструмента?

Ну наверное да, хотя и довольно удачно сторговался с продавцом на ебее.
Ага, автосмена под iso30.

А что это будет?

Квадрокоптер из говна и палок на этот раз это фрезерный станок с ЧПУ

Ну это понятно. Мне просто интересно, как он будет выглядеть. Может эскиз есть. Уж ни портальник ли со шпинделем на 7 кВт?

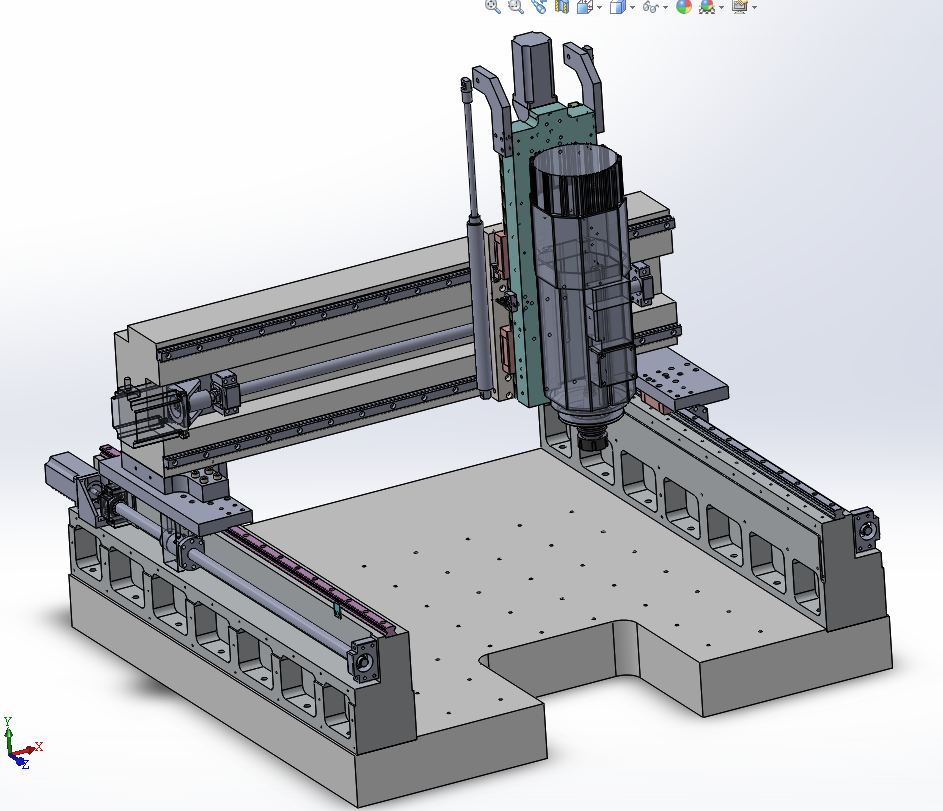

На эскизе не все показано, но смысл понятен. Вес около 600кг. +150кг стол под ним.

Серьезная конструкция. А для чего гидроцилиндры? Или это пневмоопоры как для багажника авто помогать шаговикам таскать эту чушку? Но все же шпинделек мне видится великоватым. Турель с сменным инструментом тоже будете городить?

Пневмоцилиндры, к ним ещё ресивер литров на 5. Размер шпинделя норм, 25кг всего. Да, будет ещё магазин с инструментом, в задней не используемой части плиты. Карусельно- цепного типа.

Ядерные боеголовки точить будете?)

Да как все, алюминий да пластик. Только именно фрезеровать, а не гравировать:)

Не на каждом промышленном фрезере, который грызет сталь и нержу, стоят шпиндели по 7кВт. Так что сарказм лишний. Разве что в планах есть уничтожение алюминиевых чушек торцовочной фрезой диаметром со стол этого станка за проход. Тогда да, гравированием это не назовешь.

Практически на каждом современном ОЦ шпиндели от 15кВт. Если мощности не сильно много, то это гарантировано низкооборотистые шпиндели с бешеным моментом на низах. Зачастую там сервопривод в качестве мотора стоит. Это же высокоборотистый (24000об мин) шпиндель, в частности под ВСО.

А в плане заготовок, да. Основное - матрицы. Эдак 600*600*100, половина материала в стружку.

Как говАривал Хрюн Моржов: Мощьно задвинуто, товарищ!😁
Под такой агрегат цех уже надо делать 😒

Алексей,какова судьба проекта?

Станок давно пашет во всю, вот одна из работ:

Алексей, балка портала и опоры портала цельноалюминиевые или наборные?

Правильный, замечательный станок! Поздравляю! Какие подшипники в опорах винтов?

Алексей, балка портала и опоры портала цельноалюминиевые или наборные?

балка портала - полимергранит.
опоры - цельнолюминиевые.
проставки между каретками и балкой - стальные.

Правильный, замечательный станок! Поздравляю! Какие подшипники в опорах винтов?

Спасибо! Опоры 15, т.к. винты 20е.

Алексей, а почему балку не сделали по аналогии с опорами из ал. кругляка? Мне кажется это проще. Какие преимущества дает полимергранитная балка?
