Разработка чертежей на Katana S 50E. Ч. 1

Разрезная стенка понравилась, хорошая идея!😃

супер!

ура ура Хасан вспомнил про катану))))
лазер уже исчесался весь по новому самолёту
с нетерпением ждем
как всегда готов откатать и выявить косяки)))

с нетерпением ждем
как всегда готов откатать и выявить косяки)))

Скоро закончу. Готовь материал, особенно фанеру 2мм, ее там много. Обшивка почти везде бальза 1.5мм.
Некоторые косяки я уже выявил и исправил. Например, отверстия на мотораме для крепления крестовины моторчика немного не совпадали. На фото ниже моторама из 3мм фанеры.

Класно получается ждем новых работ.

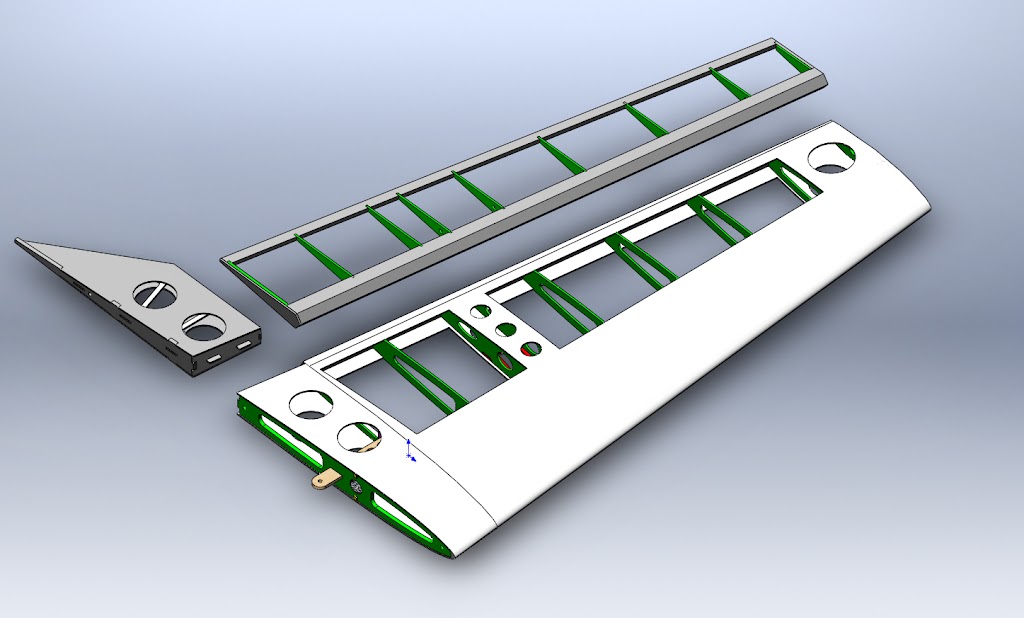

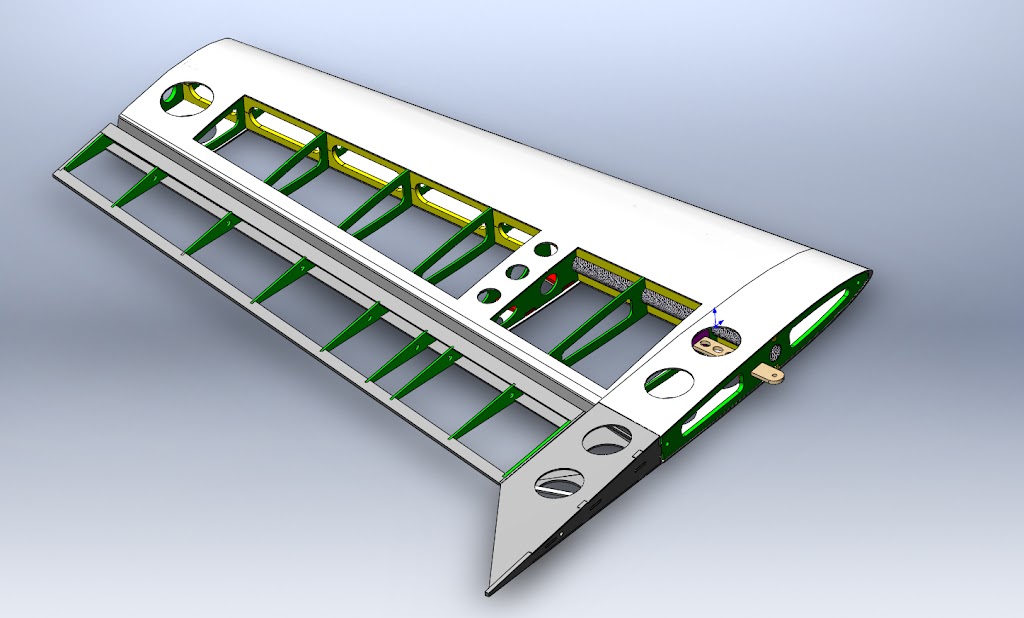

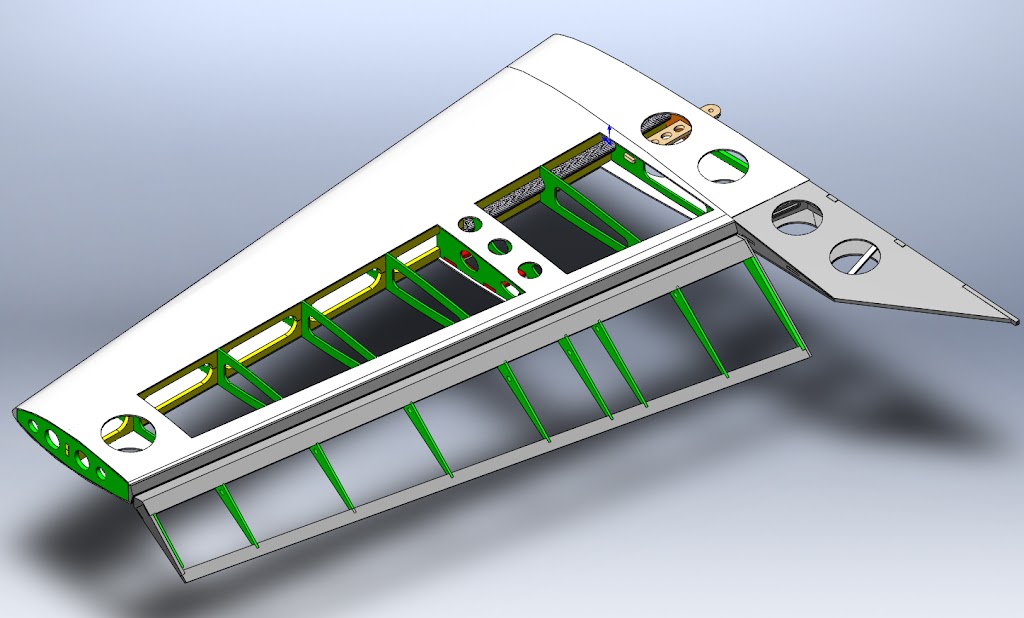

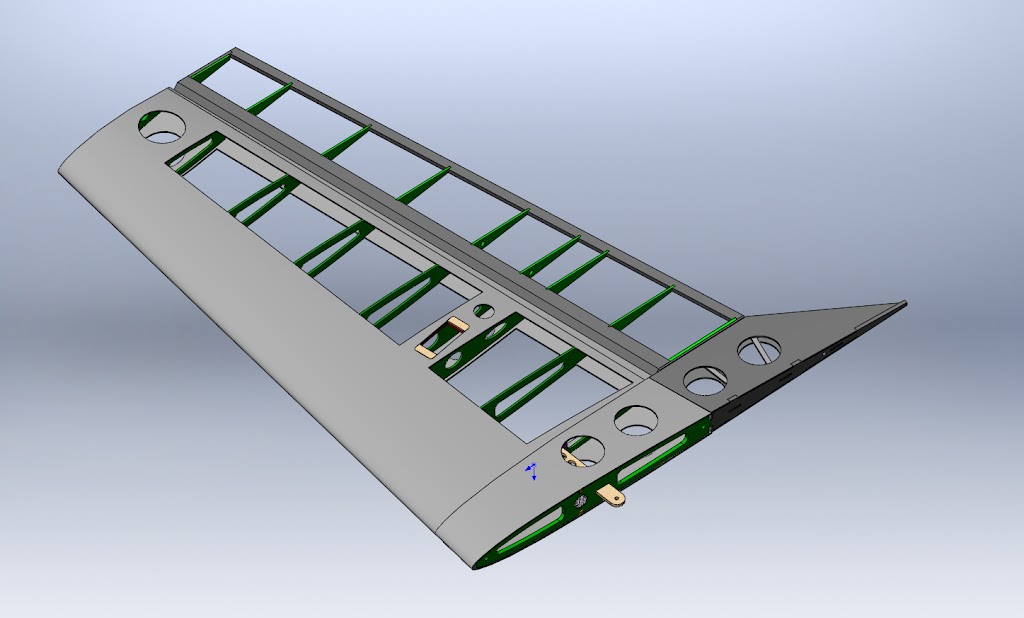

Я должен закончить проектировать модель Як-30 rcopen.com/forum/f101/topic326935, потом продолжу заниматься Катаной 50. На Катану 50 будут подробные чертежи, как я делал на Су-29-30. Практически все детали на Катану уже отрисованны, см. рис ниже, осталось все оформить в виде чертежей. После оформления смогу выслать чертежи, в дневнике появится соотв. запись.
В перспективе буду делать чертежи либо на F3A модель, либо на пилотажку размахом крыла 2.2м. Какая модель, от какого бренда пока сказать не могу, будет известно ближе к делу, когда уже точно буду иметь образец на руках.😃

здравствуйте,скажите готовы ли чертежи катаны и будете ли ими делиться?

Да, когда доделаю общие чертежи, конечно, могу выслать. Сейчас у меня все время уходит на проект Як30 как закончу, продолжу дочерчивать Катану.

с нетерпением буду ждать,Су-29 сделал,хочу теперь Катану).

Мы тоже ждем чертежи катаны,очень хочется собрать! Удачи в вашем проекте.

Как двигаются чертежи?

Хасан, с нетерпением ждем чертежи!

Я понял, постараюсь закончить побыстрее. Если очень нужно, как писал уже, могу выслать чертеж деталей в dxf формате. Детали фюзеляжа, крыла, ГО и ВО. В принципе, ничего сложного нет в сборке, можно разобраться, если есть опыт сборки др. моделей.😃

Поскольку возникло много вопросов по сборке Кatana50E, пока не доделал сборочные чертежи, в помощь выкладываю 3Д модель в pdf формате. Открыть можно программой Adobe Reader. Там можно покрутить, посмотреть 3Д модель не используя 3Д программы. 3Д модель еще не доделана, пока в таком виде.
Ссылки на файлы:
yadi.sk/i/wqjj_s9zgSqdR
yadi.sk/i/o8_BguxFgSqbH

У меня эти файлы открылись с большим трудом и не смог повертеть. Понемногу восстанавливаю свою по вашим чертежам. Опыта еще мало ,это первое восстановление бальзовой модели. Хотел спросить ,а нет ли чертежа болвана капота и фонаря из фанеры ? Потом можно было бы его собрать заполнив пустые места пеной и отшпаклевать. И наверное выклеить их из стеклоткани.
С уважением Александр.

Какой программой открываете? Если открывается модель в Adobe Reader, модель можно покрутить зажав левую клавишу мыши, либо нажать правую клавишу мыши, откроется окно в котором нужно выбрать вкладку инструменты - поворот, вращение, панорама и пр. Масштаб можно изменять вращением колесика мыши.
Нарезки капота и фонаря пока нет, для изготовления болванок готовлю твердотельные модели в stl формате под фрезеровку.

Отрывал в Adobe Reader. Модель вижу ,но грузилось очень долго и вращать не хочет у меня видимо тормозит комп - видать слабоват для таких целей. Хотя в солидворкс ,хватает ресурсов. Хасан,цельный болван это хорошо,но у себя не смогу такой изготовить,потому и спросил про нарезку из фанеры с последующим заполнением и шпаклевкой …

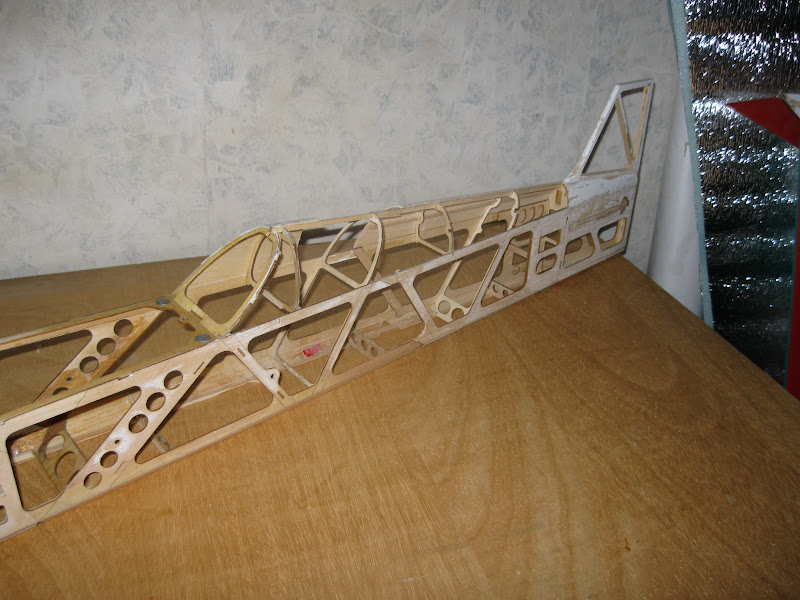

Вот моя пока в таком состоянии
кое что удалось выдернуть в хорошем состоянии

начал собирать моторбокс и дальше.

Хасан,цельный болван это хорошо,но у себя не смогу такой изготовить,потому и спросил про нарезку из фанеры с последующим заполнением и шпаклевкой …

Ладно, постараюсь сделать, но не обещаю что будет быстро. Свободного времени в последнее время очень мало, поэтому приходится медленно двигаться. Вы пока ремонтируйте модель.

Вот моя пока в таком состоянии
кое что удалось выдернуть в хорошем состоянии

начал собирать моторбокс и дальше.

Может проще заново собрать фюзеляж, чем ремонтировать разбитый? Нарежете деталей, а образцом для сборки будет битая модель.
Если не сложно, выкладывайте процесс ремонта, очень интересно.😃

Просто хотел оставить не тронутые детали фюза ,чтобы их не вырезать вновь. Да как мне кажется слабое место фюза это около окончания фонаря ,так как помимо морды еще и сломалось именно в этом месте ,да и по 3D модели видно ,что тут не так сильно и усиленно.
Да ,открыл ваши файлы на более мощном компе и все покрутил и посмотрел,спасибо!

Начало положил

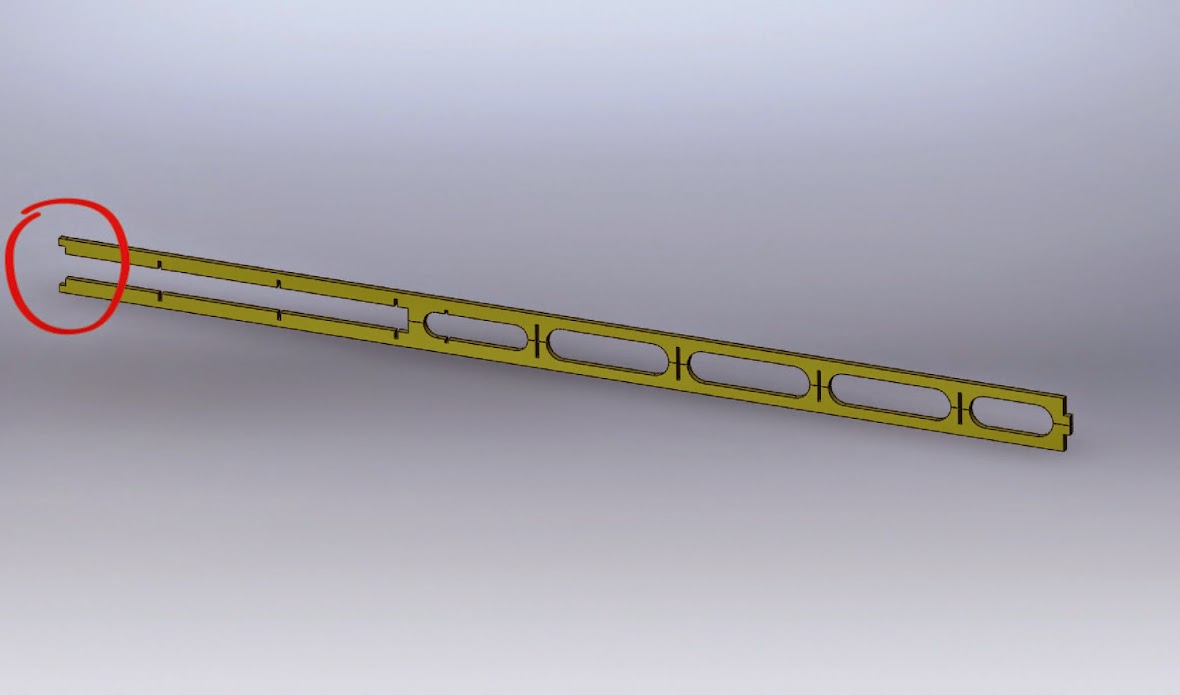

Подправил лонжероны крыла Катаны, обнаружилась небольшая ошибка в файлах с деталями. Поспешил, нарисовал не в ту сторону шипики крепления корневой нервюры, на рис. ниже как должно быть.
Здесь файл yadi.sk/d/zcZtx06Fgf9Zz

Здравствуйте ,Xasan .А можно и мне чертежи мой имейл sergkirovograd@mail.ru

Продолжил работу по восстановлению катаны. Долго искал где купить фанеру .
Теперь есть из чего пилить дальше. Правда поле моего станка всего 280х400 ,но думаю смогу сделать на нем длинные детали методом передвижения фанеры на определенное расстояние и делением программы по резке.

Да еще я задавал вопрос ,а можно ли сделать чертежи наборного болвана для фонаря и капота. Чтобы их вырезать и сделать .

Я уже думал об этом, где-то через неделю начну. Делать буду под 3мм фанеру т.к. она более доступна по наличию и цене, принцип будет такой же, как я делал для Сушки.

Хасан,большое спасибо,буду ждать.

Сегодня еще немного напилил. Попробовал фрезой 0.5мм,даже очень понравилось.

А вот такой пазл пока получается,все садится плотно без клея,после проклейки будет думаю еще крепче.

Да заметил в деталях гаргрота ,нет пазиков для реечек,как на родном фюзе. Это так задумано или пропущено. Эти реечки поддерживают бальсу гаргрота.

И теперь полностью согласен,проще напилить и склеить новый фюз чем лепить из старого !

Классно получается! Я делал чертежи с двух моделей, которые были в разном состоянии, на одной не было реек в гаргроте. Возможно, Себа изменял конструкцию модели в разное время или сборщики менялись. Поэтому я не стал закладывать там пазы для реек, заложил только наплывы. Пазы можно вручную пропилить приложив рейку 3х3мм из бальзы, когда модель будет частично присобрана.
Когда будете собирать не перепутайте выкос на мотораме, а то придется потом переделывать.😃

Да про выкос понял,сейчас он вправо собран без клея.
Да если еще не начали рисовать болваны,то может их можно делать из трехслойной фанеры 4мм ,которая свободно продается почти в каждом магазине .

Уже поздно, я 3-ку заложил. Перечерчивать под 4-ку просто времени нет.

Сегодня еще по пилил немного,осталось сделать из 3мм фанеры детальки и попытаться сделать 4-ре длинных детальки из 2мм фанеры для фюза.

Хасан,вот про эти прорезы я говорил .

А вы какой фрезой пилите ? Кукурузой 0.5 ? На каких режимах ?

Да ,пилю именно кукурузой 0.5мм .

Спасибо!

Хасан,вот про эти прорезы я говорил .

Да, я понял. У вас другая версия модели, рейки начинаются от наклонного шпангоута. Я делал чертежи с модели, фото ниже, там рейки начинаются с хвостовых шпангоутов. Не понимаю в чем разница и есть ли она вообще, возможно просто Катаны собирались в свое время в разных местах или Себа конструкцию модели дорабатывал.
Открыл сейчас мануал к Катане, там на картинках тоже наклонный шпангоут без реек.

Спасибо за фотки! Ну в принципе разницы ни какой нет,я вообще думал сделать проточки надфилем и пропустить карбоновые прутки 2мм.

Еще немного продвинулся вперед.

Добрый день. Подарили разбитую Katana, но 30-ю. Теперь восстанавливаю, а точнее строю новую. От фюзеляжа почти все щепки есть его отрисовал и вырезал. А вот с крыльями не повезло, оба крыла сломаны по третью нервюру, и щепок почти нет восстанавливать не по чему. Можете поделиться чертежами, думаю профиль в 30 и в 50 одинаковый. Почта mister.zonro@yandex.ru. Спасибо.

Отправил вам чертежи, будут вопросы пишите.

Добрый день. Хотел бы построить такую модель. Если ещё возможно, прошу поделиться чертежами на электропочту y.kipen@gmail.com . Спасибо огромное заранее.

Приветствую! Огромное Вам спасибо за проделанную работу! Хотел бы так же попросить Вас поделиться чертежами.
9168081164@mail.ru

Добрый день XASAN. Досталась мне такая Katana, изрядно побитая. Если возможно, прошу поделиться чертежами, буду очень признателен.
С уважением, aleksroot@mail.ru

Досталась мне такая Katana, изрядно побитая. Если возможно, прошу поделиться чертежами, буду очень признателен.

Отправил вам чертежи, будут вопросы пишите.

Да ,пилю именно кукурузой 0.5мм .

это на таком станке такая подача? и все отлично идет?

Хасан, можно прислать чертежик? Тоже есть такая катана, пока 10 полетов налетал, пусть будут будет)) фанера какая нужна?

Хасан, можно прислать чертежик? Тоже есть такая катана, пока 10 полетов налетал, пусть будут будет)) фанера какая нужна?

Отправил чертежи. Фанера там почти везде 2мм и 3мм.

Здравствуйте Хасан!

А можно и мне чертежи, буду своих пацанов учить на их примере конструировать модели.

Напишите адрес, вечером отправлю чертежи.

Извиняюсь.

igor@rcmag54.ru

Добрый день, Хасан! Это Олег из Одессы, я писал Вам письмо на электронку. Тоже прошу чертежи, особо - Як-54 1,8 м.
miola3003@gmail.com
Заранее - спасибо!

Добрый день XASAN.
Хороший,но безрукий, знакомый, разбил катану. Правда 30ю. Возможно ли поделиться чертежами? Буду очень признателен.
С уважением, Kozlov.a.p@mail.ru

Отправил чертежи.

Приветствую! Давно очень хочу собрать от и до своими руками. Если можно пришлите чертежи по адресу 4005001@bk.ru

Здравствуйте Хасан!

А можно и мне чертежи. cezarilya555@mail.ru

Хасан здраствуйте. Наконец доделываю свой станок чпу. В ветку не заходил. Можно мне на почту чертижи катаны. uporeckov@yandex.ru
Заранее спасибо за ваш труд.

Хасан, будьте добры, вышлите пожалуйста чертежи. Очень хочется собрать такую Катану своими руками. Заранее благодарю. Мейл kvutmp(собака)gmail.com

День добрый! Начинал такую модель от НИМОДЕЛ, но потом они пропали… Очень хочу закончить этот класссный самолет(КАТАНА) ! Очень прошу выслать его чертежи ( а если плюс и на Су-29S-30E это вообще потолок…!)
and.lodigin@yandex.ru
Спасибо за Ваш Труд!!!

Что за модель от нимодел? КАТАНы разные есть, вы точно эту модель собираете?

Конечно не ЭТУ модель , но похожую… Собрал фюзеляж и хв.оперение и интер-магазин HIMODEL прекратил своё существование… По крылу вообще нет никакой информации, вот и хочу с Вашей помощью доделать модель(а то и переделать под Вашу…) Вот несколько выдержек и фоток по модели(всего шесть отдельных наборов):::

Характеристики модели Katana 50
• Длина, мм: 1410
• Размах крыла, мм: 1410
• Рекомендуемый полетный вес, г: 2400 — 2600
• Тип двигателя: ДВС 2Т — .50-.60, 4Т — .61-.80 Электрический 4020-4030
Общее описание и особенности модели
Модель представляет из себя конструкцию из тонкой фанеры и бальзы. В качестве направляющих корпуса фюзеляжа и консолей крыла используются сосновые рейки, различного сечения, которые в процессе сборки можно заменить на карбоновые профили или трубки.
В качестве несущей консолей крыла, по умолчанию, мы предлагаем алюминиевую трубу диаметром 16 мм, Возможна замена на карбоновую, но это значительно увеличит цену.
Капот модели стеклопластиковый, изготавливаемый методом формовки. Предлагается отдельной частью, при желании можете сделать сами.
Фонарь, вместе с передней-верхней частью фюзеляжа, так же, планируется стеклопластиковый с применение тонкой стеклоткани. Но возможно мы изготовим его методом вакуумной формовки из ПЭТ.
Katana 50 это первый самолет в нашем проекте. Почему именно он? На это есть ряд причин. Первая состоит в том что на момент начала работ по разработке прототип (Katana 50 V2 от Pilotage), в разложенном состоянии, под рукой. Потому что это очень популярная и универсальная модель. Да и моделей этих у пилотов в нашей стране не мало, может кому то нужны просто отдельные части, а для возможностей ремонта, наш проект подходит.
• Длина, мм: 1410
• Размах крыла, мм: 1410
• Рекомендуемый полетный вес, г: 2400 – 2600
• Тип двигателя: ДВС 2Т – .50-.60, 4Т – .61-.80
• Электрический 4020-4030

Модель – прототип очень удачная и в ней применены некоторые, вполне удачные способы облегчения и увеличения жесткости. Так например в качестве направляющих реек фюзеляжа применены как бы карбоновые трубки. Если их заменить на действительно карбоновые трубки или квадратные профили, то результат будет более интересный.
Приведу пару фотографий

отремонтированной Катаны. На самом деле я уже, год назад, делал чертежи передней части фюзеляжа, чуть дальше узла крепления крыла. Мне конструкция и жесткость очень понравилась, поэтому, в большей степени, я и решил начать именно с нее.
…
Третья часть (Крылья) набора для сборки радиоуправляемого самолета Katana 50.
Производитель - Foret

В комплекте набора:
• Нарезанные детали из бальзы 3 мм (лонжерон и нервюры).
• фанерные детали (площадка крепления сервомашинки, задняя площадка крыла между 1й и 2й плюс такая же ответная, детали усиления крепления трубы, шайбы усиления).
• Задняя кромка крыла, лобик и передняя рейка элерона с прорезанными пазами для нервюр.
• Бальза 1,5 мм для зашивки - 6 листов.
• Гайки-грибки 2 шт.
• Стеклопластиковые вставки в крыло и вставка в фюзеляж.
• Алюминиевая труба 16 мм.
• Петли 8 шт.
Благодаря сделанным, под необходимым углом, пазам на лобике, задней рейке крыла и передней рейке элерона отпадает необходимость применения каких либо стапелей или раскладок (чертежей). Детали крыла выполнены на фрезерном ЧПУ станке фрезой 1 мм. Благодаря мягкости материала оставляемые фрезой радиусы не влияют на сборку крыла и удалять их не обязательно.

Когда-то видел похожую модель в ПЖ. Странно, что продавцы слились и не оставили информацию народу, ну да ладно.

Завтра вечером вышлю чертежи. Советую построенный фюз и оперения отложить на полку и строить Катану, которую пришлю. Она намного лучше! Отформованные капоты у меня еще остались.

Заранее благодарю, прислушаюсь к Вашему совету. По поводу капота (и других аксессуаров) - с удовольствием приобрел-бы, но я в Украине…

Приветствую Хасан!
Могли бы вы выслать чертежи на почту. Azatik-2002@mail.ru Заранее спасибо.

Давно хочу построить Катану. Сначала думал 30-ку, но скорее всего буду делать 50-ку.
Хасан, можете выслать чертежи на адрес min671@yandex.ru ? Заранее благодарен.

С наступившим 2019-м! Крепкого Вам здоровья и всех благ! Очень мне нравится Катана, и, как все, хочу попросить чертеж. Почта nalex@tut.by
Заранее СПАИБО!

Спасибо! С Новым Годом! Отправил чертежи, будут вопросы пишите.

Здравствуйте Хасан! И мне можно на почту чертёж bi0373@yandex.ru

Здравствуйте. К сожалению разбил свою катану и буду оч благодарен за чертеж.
почта: krydima@yandex.ru

Здравствуйте. Можно и мне.
Shirokov-kirov@yandex.ru
Спасибо.

Здравствуйте уважаемый XASAN . Долго ищу чертежи для восстановления катаны. И вот наткнулся на вашу работу. Не могли бы вы выслать мне чертежи. Заранее большое спасибо. avto-doktor71@mail.ru

Добрый день. Давно лежит KATANA 50 от Sebart. правда поломана. На ней учился и воспоминания хороши. В своё время востановить не получилось. Недавно увидел ваши наработки и загорелся востановить хороший самолёт. Не могли бы вы выслать мне чертежи. Заранее большое спасибо. filonovy@inbox.ru

Еще уточняющий вопрос: фанера 2 и 3 мм какая лучше всего для данной модели? Береза или тополь?

Добрый день. Давно лежит KATANA 50 от Sebart. правда поломана.

Отправил чертеж.

Еще уточняющий вопрос: фанера 2 и 3 мм какая лучше всего для данной модели? Береза или тополь?

Фанера 3мм тополь. Березовую можно использовать под шасси и мотораму.

Здравствуйте. К сожалению разбил свою катану и буду оч благодарен за чертеж.
почта: krydima@yandex.ru

Добрый день, XASAN!
Прошу Вас выслать чертёж под резку KATANA 50 от Sebart на почту vlad-rusoil@yandex.ru
Буду премного благодарен!

Хасан здравствуйте.
Хороший и вместе с тем простой чертёж!!!
Если можно вышлите ua9jrn@yandex.ru
С уважением Борис.

Хасан здравствуйте.
Хороший чертёж, работа проделана не малая. Если Вас не затруднит, пожалуйста вышлите чертеж KATANA 50 на почту icom90@ya.ru За ранее спасибо. С уважением Игорь.

Отправил чертежи, будут вопросы пишите.

Отправил чертежи, будут вопросы пишите.

Хасан, премного благодарен что не проигнорировали и отправили чертежи. Спасибо ВАМ.

Извиняюсь.

igor@rcmag54.ru

Здравствуйте! В связи с крахом архива пропали Ваши чертежи, а ремонтироваться надо. Не отправите еще раз?

Отправил чертежи, будут вопросы пишите.

Отправил чертежи, будут вопросы пишите.

Спасибо!

Приветствую! Изучил все Ваши труды, вот вот начнется Осень и Зима - с удовольствием бы построил Катану по Вашим чертежам, буду премного благодарен atlanticx@yandex.ru

Отправил чертежи, будут вопросы пишите.

Добрый день, если можно и мне чертежи на отправите? С удовольствием бы такую красоту построил
podrele@mail.ru

Отправил чертежи, будут вопросы пишите.

Спасибо .

Приветствую! Буду очень благодарен за чертежи.
rw3xb@mail.ru
Юрий.

Аналогично, отправил.
Если будут вопросы по стройке, материалам, пишите обсудим.😃

Спасибо.

Хасан, добрый день!
А можно и мне чертежи Катаны? хотелось бы к весне построить. Заранее огромное спасибо. ariadna577@gmail.com

Отправил чертежи, будут вопросы пишите.

Отправил чертежи, будут вопросы пишите.

Спасибо!

Здравствуйте! Пожалуста, отправьте чертежи на vadim83@rambler.ru

Спасибо!

Здравствуйте! Отличные чертежи! Можно на почту dimonsl@mail.ru?

Кстати, есть проект пилотаги F3A под 5-6S. Сейчас ничего не купить, санкции, мать их… Спасибо!

Отправил чертежи, будут вопросы пишите. Делаю чертежи на модель WindS 50, F3A пилотажка, пока не готово. Если есть чертежи F3A, интересно посмотреть.

Добрый день! Спасибо!

Wind 50-отличный самоль. У меня есть чертежи Ангела Эво 50, и полноразмерного Vortex. Эти чертежи в общем доступе есть. Если надо, перешлю по почте. С уважением, Дмитрий.

Эти чертежи у меня есть.

Вы делаете просто неоценимую работу. Особенно в период санкций, когда ничего не купить. Настоящее импортозамещение. Очень многие люди не владеют навыками работы 3D- проектирования, как и я. Поэтому готов обсудить разработку чертежей модели F3A по эскизам, и готов оплатить Ваш труд ( с этого момента можно в личку, если интересно). Еще раз огромное Вам спасибо!!!

PS: я в очереди на Wind 50…

Здравствуйте , Хасан ! Пока зима хочу собрать Вашу Катану и Су-29 . Будьте любезны ,отправьте чертежи на a2778844@yandex.ru С уважением ,Андрей.

Отправил чертежи, будут вопросы пишите.
