Контроллер шагового двигателя на LS7290
Ну вроде как запустил. Такое впечатление что Vref на LS7290 должно быть для нормальной работы не меньше 1 вольта (по даташиту 0.5В). Тогда появляется синусоида.
Дефекты со вторым каналом решились просто. Я когда паял, использовал специальную пасту с маленькими шариками припоя в ней (специально для пайки SMD компонентов). Под C2, C3, R17, R21 у меня проходят дорожки, вот эти дорожки через остатки пасты под этими элементами и давали такую плохую картинку. Плюс я еще запаял дополнительную перемычку поверх существующих для уменьшения сопротивления между Q2, Q4 (на фотографиях платы видно по две тонких перемычки для каждого моста). Еще C9 оказался с трещиной, совсем случайно обнаружил.
Столкнулся с какой-то мистикой. Ни с того ни с сего с района силовой платы повалил дымок. После выяснения причин оказалось что конденсаторы C2 и C3 пробиты (сопротивление пару ом). Резистор R14 просто испарился. Конденсаторы я купил 100шт на ленте. С той-же ленты запаял два новых. Высокое с силовой части убрал, подавал только 12В и 5В. При первом-же включении опять пошел дымок и уже новые два конденсатора опять превратились в резисторы с почти нулевым сопротивлением. Это меня совсем озадачило потому как остальные элементы были целые и высокое напряжение на силовой части отсутствовало. Тогда взял следующие два кондера и тупо подал на них 12В с блока питания. Подержал их под напряжением пару минут, померял их емкость до и после. Все в норме. Запаял их на плату. Включил и все работает. Так и не понял что это было. Дефектные конденсаторы с одной партии в ленте? Они керамические на 1uF x 25V.
Еще выяснил что моя топология печатной платы наверно хороша для токов до 3А но совершенно не годится для токов больше 3А. Более того, использование падение напряжения на токовом резисторе напрямую на LS7290 для токов 8А очень плохая идея. 1V / 8A = 0.125 Ohm 1V * 8A = 8W
Я полистал каталоги основных продавцов электроники в своей зоне и не нашел ничего подходящего с мощностью рассеивания 8W. Только эти два резистора будут занимать половину площади платы.
Тогда решил спаять усилитель напряжения на сдвоенном MC1458 (другого под руками не оказалось). Вместо R18, R26 запаял в параллель по два резистора на 0.1 Ом. Получился токовый резистор на 0.05 ома.
Вместо двигателя включил две лампочки. Подал напряжение и осциллографом посмотрел что на выходе. А на выходе сидит 5вольт. Откуда оно там? Причем на 2 ноге напряжение где-то 0.2В а на 3 почти ноль. Это неинвертирующий усилитель, на выходе должен быть ноль или близко к нему, но не как не напряжение питания. Картина идентична для обоих каналов. Причем никакого возбуждения на осциллографе я не заметил. Ровная линия в 5вольт.
Теперь вот думаю что дальше делать. Больше 4А я со своей топологии не вытащу. У меня 4 обмотки на двигателе по 4.2А каждая. От параллельного соединения придется отказаться (8.4А мой драйв не выдаст из за громадного тепловыделения на токовых шунтах). Остается последовательное соединение. Тоже неплохо. С 4 амперами проще сражаться.
Может кто подскажет что неправильно в операционном усилителе сделано? Если сигнал с шунтов им усилить и потом подать на LS7290 то проблема почти решена.
При питании 5В напряжение Vsense лежит в пределах 0.5-3В. Если подавать что-то около 2В то контроллер должен красивее работать. Для небольших токов это не проблемма, а в моем случае просто бедствие.
Может кто подскажет что неправильно в операционном усилителе сделано?
Операционник должен допускать работу от однополярного источника питания. В даташите на MC1458 такого не видать. Можно попробовать LM358N, там на 5-й странице есть УПТ с регулируемым КУ.
Поставил LN358N. Стало заметно получше. Между выходом операционника и входом LS7290 еще поставил резистор на 68ом.
Вот немножко осциллограмм. 24В питание, 1/16 шага. Rsense=0.05 ом. Желаемый ток 4А. Vref=2.43V

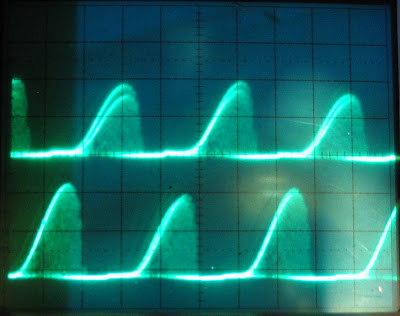

Сигналы взяты с токовых резисторов. 2ms развертка, 0,1V/дел
Верхняя синусоида размазана потому как шуп 1:10. На нижней синусоиде щуп 1:1

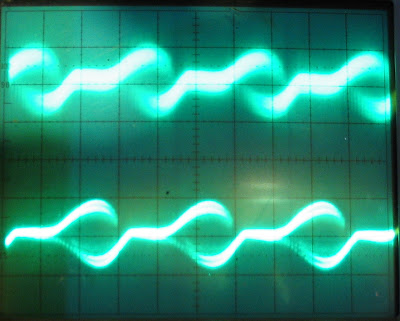

Тот же режим только сигнал снят с в ног Sense1 and Sence2 LS7290. 2ms, 0.5V/дел
Это режим удержания где-то между шагами. 50us, 0.5V/дел
Видно что в режиме работы ток ток не доходит до 4А, зато в режиме удержания 4А присутствуют. Это как, так LS7290 работает?
В режиме работы синусоида вроде как есть но какая-то она неправильная. Такое ощущение что она после пика просто обрывается.
В режиме работы транзисторы слегка теплые, зато в режиме удержания быстро разогреваются.
Вот спецификация на мотор. У меня SY85STH80-4208A
Может надо к ОУ еще какой фильтр добавить и выкинуть нагрузочное сопротивление на 2.2к?
Видно что в режиме работы ток ток не доходит до 4А, зато в режиме удержания 4А присутствуют
Может недостаточно напряжение питания? В смысле при имеющемся напряжении ток НЕ УСПЕВАЕТ нарастать до заданного?
Странные картинки.
- Ку ОУ должен быть (по схеме 16), на первой картинке амплитуда 0,08-0,09 В, на второй - примерно 2 В, Ку выходит 22-25.
- Амплитуда сигнала с ОУ не дотягивает до установленного опорного.
- Драйвер странно работает в режиме малых токов, смотрим на первую картинку:
при спаде COS на верхней осциллограмме (второй квадрант), на нижней осциллограмме должен идти подъем (1 квадрант SIN), а там довольно долго 0. - В режиме удержания сигналы синфазны, а не сдвинуты на 90 градусов.
Что попробовать:
- в схеме ОУ уменьшить конденсатор после 100 Ом в несколько раз
- поднять питание до 40-50 Вольт
Уменьшил емкость емкость конденсатора в схеме ОУ до 2200pf (2.2n)
Убрал резисторы на 2.2k. Ничего не поменялось.
Попробовал крутить мотор побыстрее, картина координально изменилась в худшую сторону. Похоже что 24V для этого двигателя маловато будет. В меньшую сторону крутить не пробовал, а надо было-бы. Но это уже завтра. Сегодня не успеваю.
Блок питания на 48В уже в пути, надеюсь скоро приедет. На тот который сейчас сам переделываю пока времени нет.
Пообщался сегодня с техподдержкой от LSI. Это те которые LS7290 сделали.
С выбором контроллера я не угадал. Микростепа такого какой он должен быть у нее нет. ШИМ работает только на шаге и полушаге. В остальных случаях надо использовать внешний резистор для ограничения тока. Это было написано в datasheet, но кто-же его так внимательно читал. Это уже потом они этот пункт выделили жирным. И режим работы в 1/4 шага и выше теперь совершенно непонятен. Он есть но пользоваться им нельзя.
Пообщался сегодня с техподдержкой от LSI. Это те которые LS7290 сделали.
С выбором контроллера я не угадал. Микростепа такого какой он должен быть у нее нет. ШИМ работает только на шаге и полушаге. В остальных случаях надо использовать внешний резистор для ограничения тока. Это было написано в datasheet, но кто-же его так внимательно читал. Это уже потом они этот пункт выделили жирным. И режим работы в 1/4 шага и выше теперь совершенно непонятен. Он есть но пользоваться им нельзя.
Ну да, действительно. Это они мозги заморочили своей фразой про дешевую замену L297. А тогда нафиг она нужна? Да еще по такой цене?
Жалко только потерянное время.
Жалко только потерянное время.
ну, да, согласен. Еще раз внимательно читаем первое предложение первого сообщения.
Вот еще аргумент за PLD-ху
Опять пообщался с LSI. Они сами не могут понять почему идет сдвиг 180град вместо положенных 90град между обмотками.
Зато они выпустили новый чип LS8290 который якобы поддерживает микрошаг. На сайте его описания еще нет. Так что читаем и смотрим его тут.
Опять пообщался с LSI. Они сами не могут понять почему идет сдвиг 180град вместо положенных 90град между обмотками.
…
😮:o:o Микросхему разрабатывали в кружке начинающих радиолюбителей при Дворце пионеров? Марисс про аллегру, кажется, говорил, что они спецы по продажам, а не по управлению ШД. Что уж говорить про этих?
… чип LS8290 который якобы поддерживает микрошаг.
Только если они заплатят, за тестирование их поделки.
Есть очень хорошая вероятность того что LSI COMPUTER SYSTEMS, INC мне заменят все мои LS7290 на эти новые LS8290. Для меня уж лучше закончить это дело с новыми микросхемами чем иметь дело со старыми. Во всяком случае их босс (VP Sales & Marketing) подсуетился по этому поводу и большое ему за это спасибо.
Называется мировая экономика. Месяц назад сказали через три недели получишь сэмплы LS8291. А сегодня прислали письмо что только сегодня эти сэмплы покидают фабрику. Т.е. еще несколько недель на доставку.
А мне уже вторую неделю на них цену сложить не могут 😦
LS8291 приехали наконец-то. Посидел сегодня за чашечкой кофе с представителем дистрибютора, передал мне сэмплы (6штук) лично в руки. Теперь надо найти время на тестирование.
Обновленный pdf по LS8290/8291
изменений много и уже вырисовываются непонятности с применением фиксированных временных задержек (TDCY1, TDCY2, THLD) в Single/Dual Mixed Decay Mode для управления моторами с переменной частотой вращения. Собственно CNC.
Как успехи с LS8291?
Нормально. Рисую печатную плату под него.
boldive Нормально. Рисую печатную плату под него.
Собрал драйвер(полный макет) на LS7290, а потом сам уже понял, что она не поддерживает микрошаговый режим. В английском не очень. В остальном работает нормально. Попытался найти кто у нас сможет поставить LS8290/91 пока полный облом. А Вы бы не смогли помочь в этом вопросе?
Походу можно в космодроме заказать,но вопрос интерестно будет ли она всетаки поддерживать микрошаг или как 7290 …и вопрос boldive ,а в чем разница между 8290 и 8291?
