FPV миникоптеры на 250х рамах (ZMR, Blackout, QAV250 и т.п.)
SWR 0 / RSSI 88 Db / RxBt 5.0V / A2 12.0V.
это означает, что не работает - вот эти четыре параметра XSR шлет по дефолту в любом случае
Да я понял уже. Если бридж на тх-rx не поможет, то и сношайся оно конём! Я этот квад раздолбаю быстро, все равно новый паять.
ЗЫ. Насчёт трат в хобби - я не взлетел ещё, но под штуку евро куда-то профукал. 😁
Приветствую, недавно в теме, скурил последние 100 страниц. Со всем вроде более-менее разобрался, кроме ПК, вот все эти omnibus/cc3d/revo и т.д. которые идут иногда вместе, иногда по-отдельности вводят в ступор. Если не сложно, дайте в двух словах какую то классификацию, чтоб можно было ориентироваться на что то, и в идеале ткните ссылкой в актуальный ПК средней стоимости и минимальной проблемности. Заранее спасибо.
А зачем минимальной? Берите [URL=“Betaflight F4 Flight Controller STM32 F405 MCU Integrated OSD
banggood.app.link/FBK3VidLez”]Omnibus F4[/URL], с осд (можно и без) и всё.
А зачем минимальной? Берите Omnibus F4, с осд (можно и без) и всё.
Хочется понять что к чему, хотя бы в общих чертах, а не слепо следовать чужим рекомендациям. Кстати, ссыла не открывается.
Хочется понять что к чему, хотя бы в общих чертах, а не слепо следовать чужим рекомендациям. Кстати, ссыла не открывается.
Тогда вам следует почитать (или, как нынче модно, посмотреть) обзоры, другими словами - заняться сбором и анализом информации самостоятельно.
Омнибас - нормальная линейка от эйрбота, Pro версия мне нравится больше из-за организации питания, но в целом по этим контроллерам много информации, толковые ветки на rcgroups , где сидят настоящие спецы-разработчики.
Оригиналы живут на shop.myairbot.com , клоны - везде вокруг буквально )
Тогда вам следует почитать (или, как нынче модно, посмотреть) обзоры, другими словами - заняться сбором и анализом информации самостоятельно.
Бывает что для понималки не хватает маленького толчка, в этом случае советы форумчан незаменимы 😃
Так, с Omnibus понятно - это название конкретной модели определенного производителя. Остается вопрос что такое cc3d, FLIP, revo? Дальше обязуюсь гуглить сам.
Меня больше всего сбивает когда это все вперемешку, например “betaflight cc3d f4” в описании товара - мешанина какая то… в моем представлении cc3d должен быть под openpilot -ом и не на F4…
Ссылка криво может вставилась. Я с телефона, за рулём. 😃
Зачем спрашивать совета, если ему не следовать!? Нонсенс.
мешанина какая то… в моем представлении cc3d должен быть под openpilot -ом и не на F4…
сс3д, f3, f4 полетные контроллеры
openpilot, betaflight, cleanflight операционки(прошивки) для контроллеров
получил Spironet
Разобрал
😵
это прикол такой? … два куска текстолита без каких либо претензий на изыски?
ну может я придираюсь, никогда не юзал патч
почему разобрал, сигнал не ловится даже за одной стенкой…
может с очками проблема?
получил Spironet
Разобрал
это прикол такой? … два куска текстолита без каких либо претензий на изыски?ну может я придираюсь, никогда не юзал патч
зачем хорошую весчь сломали ?
оно так и должно быть
диаграмма направленности она проявляется на некотором удалении
а 5.8 сигнал который даже туман гасит
поэтому такое тестирование “за стенкой” не совсем то
в инете не смог найти разобранный спиронет на 8 dbi
поэтому и спросил
а назад собирается без проблем… там всё на втуклах ограничительных (вот эти белые колесики)
Если бридж на тх-rx не поможет, то и сношайся оно конём!
что ж Вы такой пессимист то?
s.port - это типа полудуплексного UART, на rx tx перемычку и к ней s.port, если все делаете правильно, то работает.
Подскажите, по данным блекбокса можно понять чего и сколько в Пидах не хватает?
если да, есть кто понимающий? 😃
Неужто никто телеметрию не подключал с xsr на omnibus f4 osd? У меня она походу не работает. Discovery new ничего не даёт.
С этим s.port не все так просто, он тоже использует инвертированный сигнал и на F4 контроллерах (F4 проц почему-то не имеет аппаратного инвертера на выходах, в отличии от F3) так просто не работает. Нужно читать документацию по конкретному контроллеру. Замыкать Rx и Tx можно было на F1/F3, на F4 нужно либо softserial использовать для s.port (скорость 19200), либо hardware uart с инвертором, либо соединяем Tx с Rx не перемычкой, а через любой диод (анод на Tx, катод на Rx) и подключаем s.port к Rx, дополнительно может понадобиться в cli написать set sport_halfduplex=OFF. У меня на BlueJayF4 смартпорт тоже без плясок с бубном не завелся.
Да, но у всех то работает на F4 без перемычек и диодов!
У кого “у всех”? У меня не работает без диода, это уже значит что не у всех.
Ну хорошо, у друга Омни f4, он подключил, как я ему сказал (со средней ноги инвертора(?)) На ТХ6. И всё завелось. Ну да ладно, телеметрией пользуются тоже не все.
ЗЫ. При softserial куда подавать s.port?

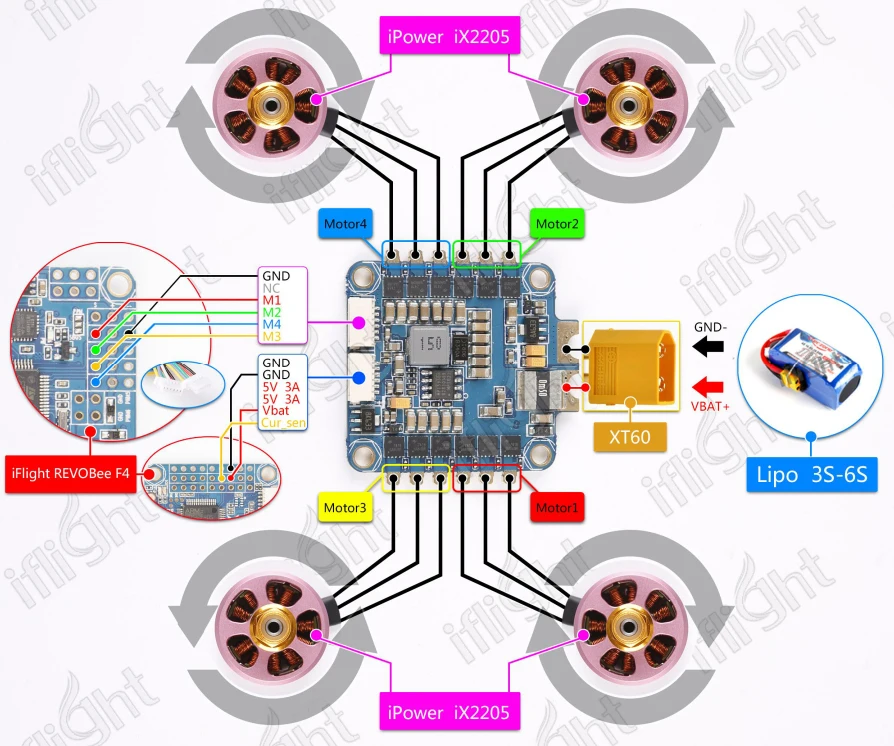

Кароч, случайно нашёл вот такой рег за 35$ с датчиком тока и беком:
Решил поискать к нему ф4 с осд. Нашёл самый дешёвый за 25. А тут раз и какой совершенно левый клон омнибаса про за 22$. Я не знаю, мб там и исправлен уже датчик тока, раз это не оригинал, но он и не нужен, раз регуль с датчиком тока.
Можно по идее в реге резистором настроить бек на 8В и питать от него передатчик и камеру, а этот в омнибасе уже для него собсно.
У меня на BlueJayF4 смартпорт тоже без плясок с бубном не завелся
Это потому что на BJ два (!) инвертора, на 1 и 6 UARTах. Известный прикол, мне на его как-бы-клоне пришлось один выкидывать с платы вовсе.
Замыкать TX и RX на F4 не нужно, все делается программно в современных версиях BF.
На Омнибас все штатно - инвертор один, на UART1. Смартпорт на нем работает “просто” при условии известного хака приёмника, опять же, то есть нужен неинвертированный сигнал.
Софтсериал начиная с 3.1.6 работает без плясок с бубном в полудуплексе, кстати, скорость выставлять не нужно, смартпорт и смартаудио работают оба без проблем.
ЗЫ. При softserial куда подавать s.port?
снова придется идти в блог teralift на rcgroups, короче говоря. Но в вашем случае все должно быть “он подключил, как я ему сказал” , именно так.
Ясно. В общем я решил забить. 😃
