Поршневой (плунжерный) насос

saciv

Добрый день, Всем.
Данная тема не имеет ни чего общего с ДВС, поэтому поклонникам поршней и карбюраторов можно не беспокоиться.😉
Мы уже рассматривали в этой теме rcopen.com/forum/f68/topic133664 изготовление шестеренчатого насоса. Здесь я опишу простейший поршневой или так называемый плунжерный насос.

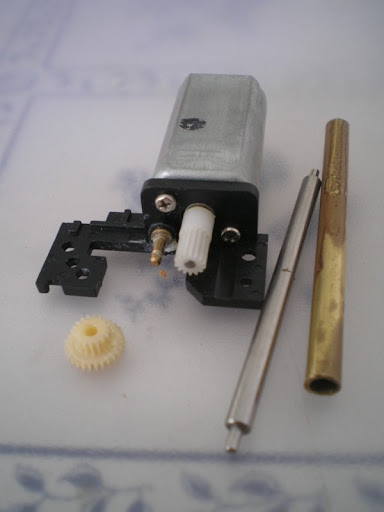

Что нам понадобится : мотор, пара шестеренок, вал (я нашел в старом принтере вал 3мм из нержавейки) и трубка с внутренним диаметром, равным диаметру вала (вал должен лежать в трубке достаточно плотно, можно проверить, покачав воду как шприцем ).

Как Вы уже догадались, вал исполняет функцию поршня, а трубка корпуса насоса.
Сначала займемся поршнем (плунжером).

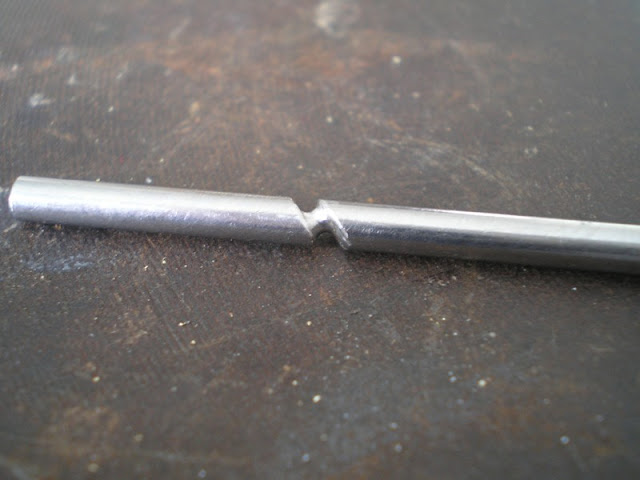

Нарезаем на валу такую канавку под углом ~ 45 и шириной ~1,5мм.

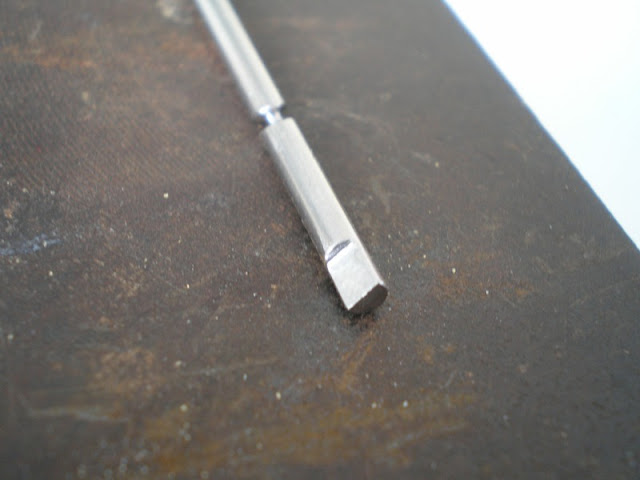

На нижнем, рабочем конце поршня выбираем треть диаметра на высоту ~5мм.

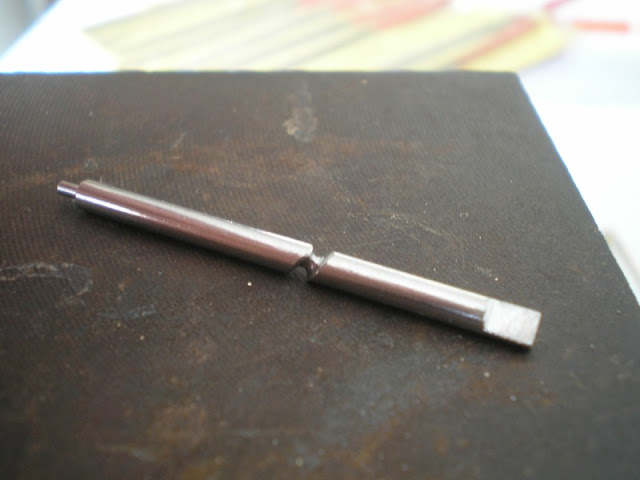

В целом поршень выглядит так:

На трубке сверлим отверстие, куда позже вставим стопор.

Стопорное отверстие должно быть просверлено так, что бы поршень в нижней точке был вровень с концом трубки. В крайнем случае, прибегаем к помощи напильника.
Теперь необходимо наметить и просверлить входное и выходное отверстие. Здесь нам понадобится немного теории. Кто разобрался – молодец ,а для остальных объясню принцип действия: При вращении поршень, благодаря вырезанной канавке и стопору совершает поступательные движения. Загоняем поршень в нижнюю точку и по ходу вращения в начале выборки на валу сверлим отверстие. Это вход.

Аналогично поступаем с верхней точкой, это выход.

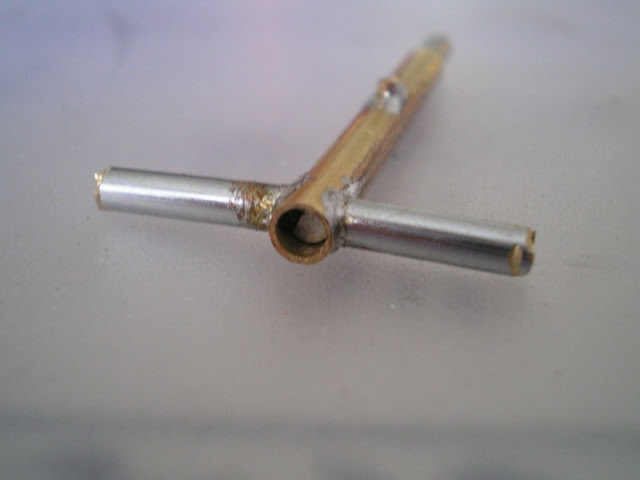

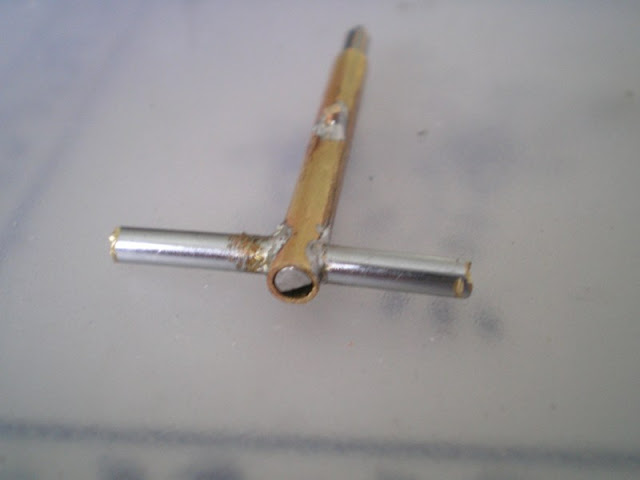

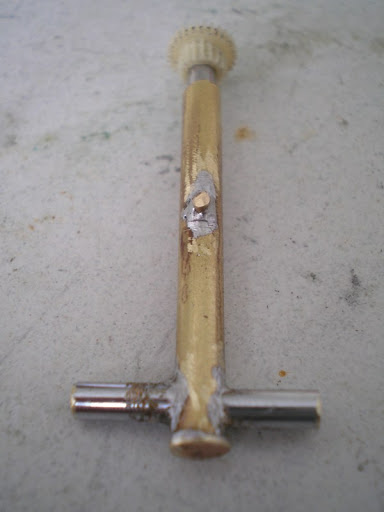

Обрабатываем просверленные отверстия, припаиваем штуцера ,стопор и нижнюю крышку.
Все наш насос собран.

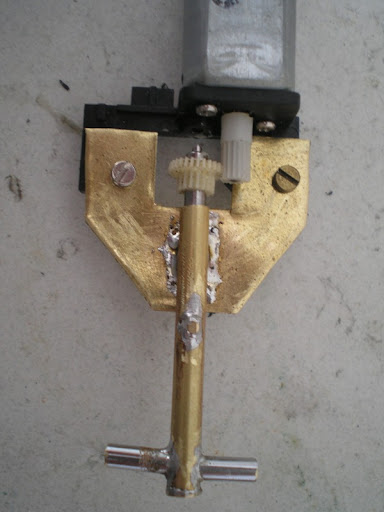

Теперь понадобится привод. Я сделал таким образом.

Тут уж кто на что горазд. Только не забываем, что ведомая шестеренка должна иметь ход вдоль ведущей шестерни.

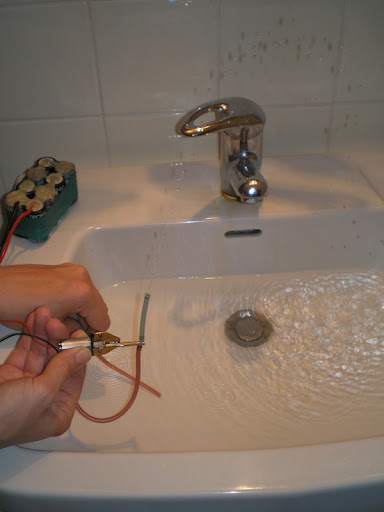

Ну и насос в действии.

Производительность небольшая около 100 мл /мин.( в моем случае). Но до 700 мл /мин таким насосом качать вполне реально. Большая засасывающая способность. У меня сухой насос поднял воду на 200 мм ( длиннее шланга не было). И еще одна особенность данного типа насосов – способность работать на маленьких оборотах. Уже просто при вращении рукой насос выдает по капельке. Так что данный насос вполне пригоден для применения в дымовых генераторах.
Желаю успехов.
