Собираем яхту
Андрей, ахтерштаг у тебя из нержавеющей стали или рыболовная плетёнка?
У меня весь стоячий такелаж из стального тросика. А шкоты и оттяжка бушприта- веревочка из рыболовного магазина. Доберусь до компа покажу фотки
Всем привет, дело двигается, но медленно нехватка времени да и холодно
Подготовиил сервы, все они в рабочем состоянии
Большая серва с усилием 35кг на паруса и маленькая с усилием 6,5кг на руль
1.7м это круто! Водоизмещение килограмм 15 будет? У меня 1,65м, по корпусу, и весит почти 14кг. Балласт весит 5кг но киль поворотный. На воде очень солидно смотрится. Удачи в постройке
Я старшик и малая сила. 😃
Эта была моторня ячта с видом парусным яхтом (акку 12 в 15 а/час, Пропеллер 50 мм)
Как я оработал QUARTO
Тут Мотор нет, только парусы.
Я делал этот так.
серво HS-5955TG
серво работает 180 градов
путь шкота пр. 26 см
позития Hebel
а) открыто 30 гррадов
б) закрыто 210 градов
что не может видеть
- одинь конец шкота fest у корпуса
- у другого конца Gummi.
шкот не работает как кольцо.
При этом - 1 путь серва
=> - путь серва*2 (так я получаю 26 см шкота)
Красивая лодка и помошник подходящий. К воде подвёз и все дела. У меня так не получится. Длинна киля с балластом около 0.8 метра, так что спуск на воду с какого то причала. Мотора у меня тоже нет
Мой киль кароче, где-то 60 см ±
В детстве меня всегда интересовало устройство блока с роликами, решил изготовить их из роликов с подшипниками,купленные на алиэкпрессе . Материал куски пластика из конструкционной стеклоткани в три слоя и несколько болтов с шайбами подходящего диаметра
[url=https://postimg.cc/qNbR4pbZ]
[/url
Установил в кормовой части, даже не планировал, поначалу казалось ролик поставлю и харош. Теперь на рычаге нужен ролик с подшипниками
Приветствую, Роман! А паруса из какой ткани шить собираетесь?
Приветствую, Роман! А паруса из какой ткани шить собираетесь?
Думаю из болоновой ткани, а так посмотрим мож и лучше найдём
Походу, не самый лучший выбор.
Всем привет, поставил допольнительную балку, приподнял пластины для крепления боковых вант. А также подготовил палубу для склеивания к корпусу
Ну и надо продумать и сделать свободным доступ к креплению киля, люки для доступа к аппаратуре отдельная тема
Роман, на Али есть ткани для парусов. Если интересно, могу ссылку скинуть.
Скиньте, пожалуйста
Извольте!
Не реклама, само собой!
a.aliexpress.com/_9xZSxg
a.aliexpress.com/_AmtnUA
Сам ещё не заказывал, если закажу, то по результам отпишусь. Но это, боюсь будет не так скоро.
Придумал такой вот доступ к креплению киля
Углубляющую деталь пока не склеил - холодно, придётся тащить домой. Сама деталь из той же стеклоткани что и корпус с палубой, у обычного пластика нет волокон

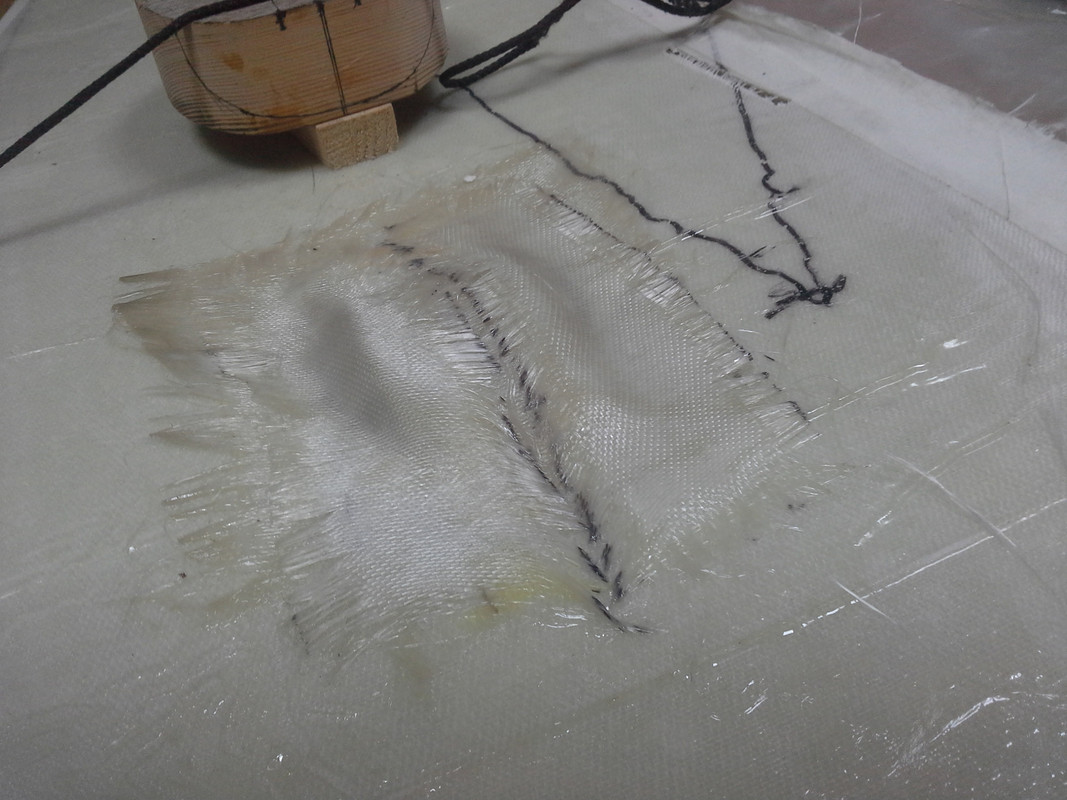

Чтож продолжим… нашёл время занести палубу в тёплый дом и там клеить… Сперва одну деталь как предыдущем фото с гайкой, затем эпоксидка со стеклотканями. Три куска стекла квадрат и прямоугольники
ltdfoto.ru/image/EavjEf
ltdfoto.ru/image/Eav0nn
ltdfoto.ru/image/EavdDM
Такой вот доступ к креплению киля и не надо никакого люка здесь, и кстати края обработаем
Искал удобный фотохостинг, но пока так
Искал удобный фотохостинг, но пока так
Т.е. никак! 😃 нету фоток уже.

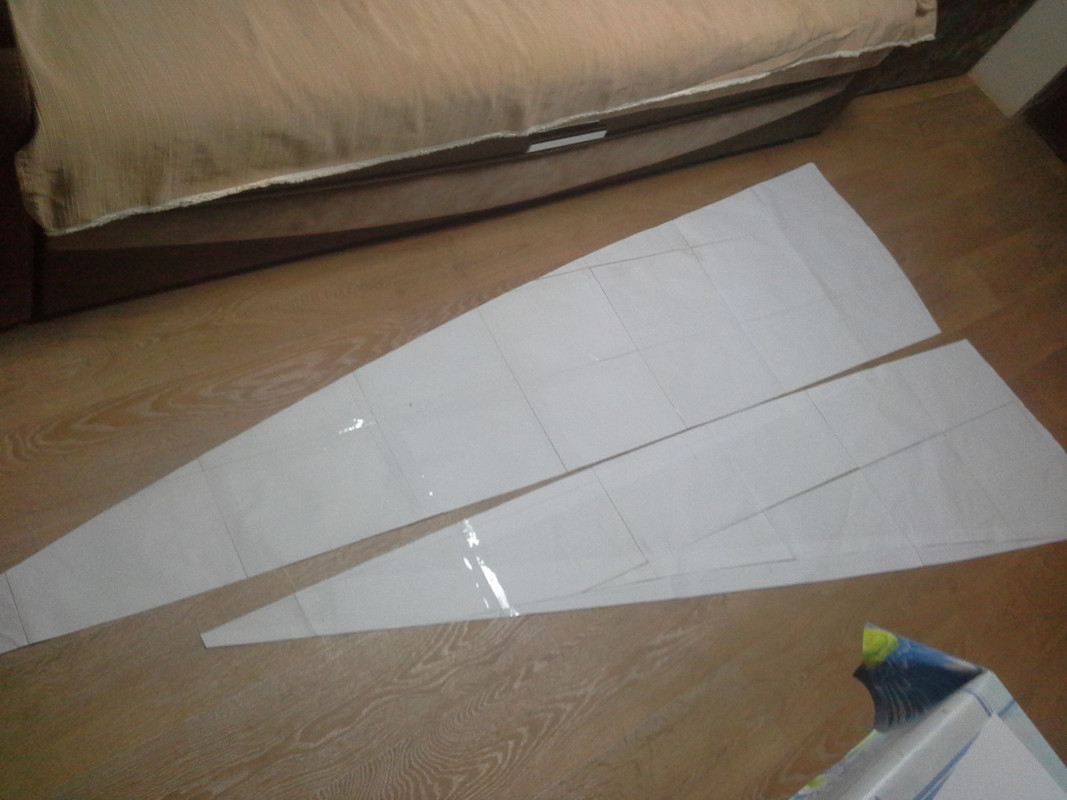

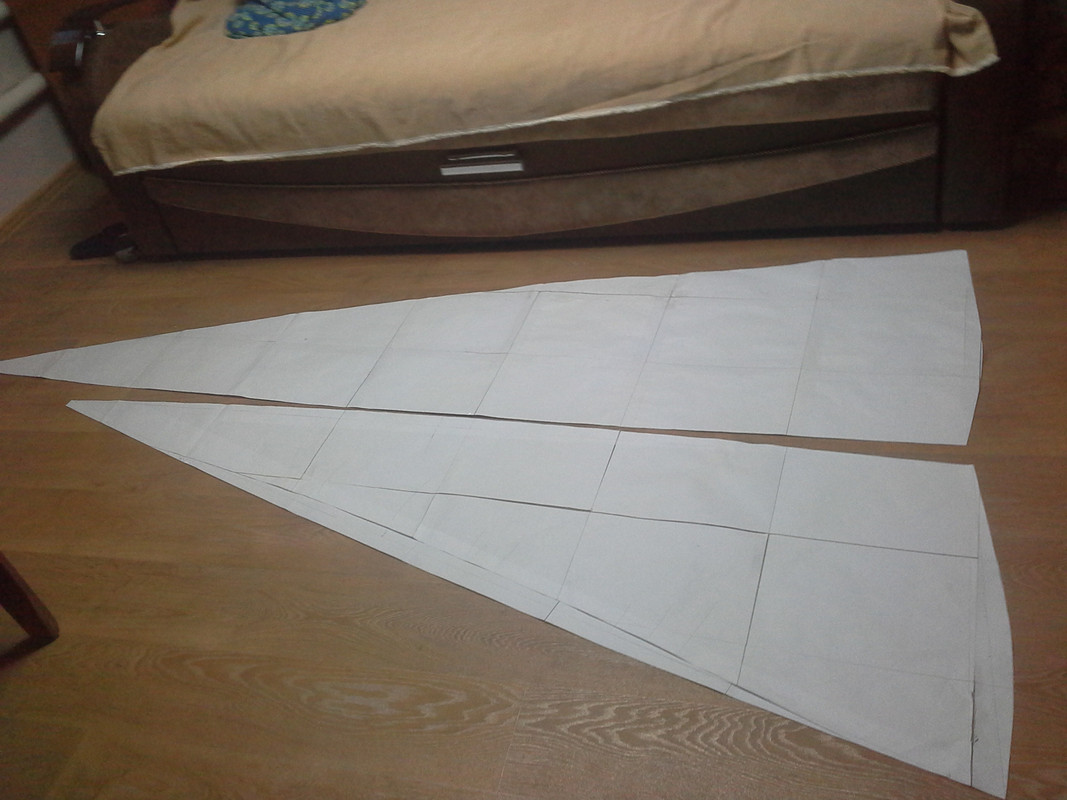

Шаблоны парусов
Которые отметки парусы будут?
Я думаю, тебе надо искать другаю шаблону.
Смотри парусы от F5-E/IOM. Они хорошо работают.
Я думаю, что стаксель лучше, если он меньше.
Крeпление стакселья нет в топе мачты. Лучше прбл. у 80%
