Чертежи слоперов из потолочки
Любопытная моделька Minitoons
eppconcept.free.fr/Video/minitoons.wmv
Делается как из заветного EPP,
так из из доступной потолочки
www.es-aqui.com/aerobahia/plano_Yodatun.htm
Интересно, у нас кто-нибудь повторял эту модель?
Не плохой немецкий сайт с моделями из дерпона,легко переделываются в потолочку,есть полукопии.
modell-aviator.de/category/downloads/
Алексей, спасибо, конечно, за ссылку. Но впредь большая просьба к Вам и всем. Не откланяйтесь от темы и не засоряйте её всякими “неплохими сайтами о чём-то таком”. Потрудитесь провести предварительную работу по отбору “наличия чертежей” именно слоперов из потолочки. Лично я ничего подобного на этом сайте не нашел. Уточните.
Спасибо за понимание.
Доброе утро, ребят расскажите как вы обрабатывали переднюю и заднюю кромки крыла. Надо ли стачивать заднюю кромку чтоб она была прям тонкой или достаточно скруглить, и тоже самое с предней. Чего то модель вообще не летает, летал в ветер 5-6м/с горка где то 20м, забрасываешь, против ветра висит какое то время, немного нижается, тоесть всегда надо ручку чуть на себя подбирать, пытаюсь немного вниз отдать (чтоб скорость для маневра набрать), так модель сразу высоту теряет сильно, и тоже самое если пытаться вдоль склона в динамике лететь, тоже прям очень резко высоту теряет. модель конечно у меня тяжелая получилась (сколько точно не взвешивал, но батарейка на 500мач стояла 2банки), но иногда когда порывчик сильный приходит модель аж задом летит. тоесть наверное не в весе дело. Чтоб сквозь ветер пробивалась приклеевали к ней даже несколько гаек все равно не помогает и сквозь ветер очень плохо пробивается
Почему не летит сказать не видя сложно.
Я переднюю кромку стачивал как по инструкции, придавая “профилеобразность”. На моих фотках это видно. Заднюю просто скруглил, причём снизу побольше.
Модель сильный ветер пробивает плохо, да и на одном ветре не полетаешь. Чтобы летать больше нужна динама.
На крайних видео самолёт уже с перенесенными в толщу крыла машинками. За аэтодинамику надо бороться в данном случае.
По поводу того, что всё время на ручке висите, настройте центровку.
Если хотите объективной помощи - опубликуйте качественные фотографии, компоновку, вес.
Но всё равно не отчаивайтесь. Всё полетит, как только будет динама. Я на своей далеко не каждый раз могу полетать. Если не её погода - беру Алулу.
Справедливости ради, а не саморекламы для, поднимаю эту тему из небытия.
Появилась на свет модель из потолочки для слопа “Караван”.
Генеральный конструктор - Maxicus. Он же автор “бестселлера” под названием “Слойка”. Так что все доверял этому самолёту можете попробовать себя и здесь.
Размах 1040мм
Вес - 180 - 225гр (зависит от ветра)
Площадь 13,8 дм2
Нагрузка 14,5-16,3 г/дм2
Конструкция - по наследству как у слойки. Изготовление при наличии навыка - несколько свободных вечеров.
Единственный на сегодняшний день экземпляр построен и облётан мною лично при ветрах от почти полного штиля до почти шторма (во всяко случае по радио объявляли штормовое предупреждение в те дни)!
Очень приятен в полёте и не требователен к ветру.
Караван полёт в штиль ( (Karavan slope soaring)!
Тему про него можно почитать тут:
rcopen.com/forum/f37/topic258353/2
Чертежи там же или еще здесь продублирую:
Любопытная моделька Minitoons
…
Делается как из заветного EPP,
так из из доступной потолочки
www.es-aqui.com/aerobahia/plano_Yodatun.htm
Интересно, у нас кто-нибудь повторял эту модель?
Вот не поверишь, не читая этой ветки уже подготовил чертежи и материалы - это будет следующая… 😎
уже подготовил чертежи и материалы
Ну, Артур, ты же понимаешь, что теперь, мальчик, я должен тебя убить ты должен здесь отписаться о результате!😒😁
Ну, Артур, ты же понимаешь, что теперь,
мальчик, я должен тебя убитьты должен здесь отписаться о результате!😒😁
Обязательно! Это специально работа на праздники. Специально распечатал 1:1 что бы не тратить время на склеивание и сушку…
Ну, Артур, ты же понимаешь, что теперь,
мальчик, я должен тебя убитьты должен здесь отписаться о результате!😒😁
Небольшая накладочка вышла:), они очень похожи, но я имел ввиду вот этот:
Из этой ветки: www.rcgroups.com/forums/showthread.php?t=885150
Действительно - сделаю ка я новую тему, а то фотки всё плодятся…
Павел, с электроникой не мудрил. Что было, то и ставил, а именно:
сервы такие: www.hobbyking.com/hobbyking/…/uh_viewItem.asp?idPr…
приёмник такой: www.hobbyking.com/hobbyking/…/uh_viewItem.asp?idPr…
акк сборка 250 mAH из вот такого чуда: shop.siriust.ru/product_info.php/…/16112Это не просто Alula. Это уже Alula evo. Сайт производителя/автора www.dream-flight.com/alula.html
но повторить в домашних условиях её невозможно. Сам имею такой оригинал, летает превосходно. Лучше клонов, но и сильно дороже их обходится. 😃
Вот чертеж клона www.rcgroups.com/forums/showthread.php?t=1117276&p…
пост № 1879. Вот его я строил, даже дважды. Стоимость материалов примерно 150 рублей и два-три вечера работы.
Знаю, что можно строить и иначе (гнуть потолочку), но эти чертежи пока в розыске. А очень хочется их найти.
Подскажите где у клона ЦТ и от куда его отсчитывать. От носа, от передней кромки крыла, я сейчас доделываю клона и хотелось бы знать,а если еще на чертеже из этой ветки показать, то буду признателен.
Владимир, я уже не помню где был у моей птички, но предлагаю ориентироваться на рекомендации автора.
Я брал информацию отсюда:
www.rcgroups.com/forums/showpost.php?p=17393410&po…
Примерно 29 мм. от передней кромки у меня получается. Поправьте, если ошибаюсь.
Чертеж Визеля.
KFm9
и с привычным профилем ))
- Алула
Может кому то будет полезно.
Weasel_2_Combat_KFm9_part_1.rarWeasel_2_Combat_KFm9_part_2.rarWeasel_part_2.rarWeasel_part_1.rarАлула_KFm9.rar
Обязательно ыкладывайте то что у вас получилось, а если еще и видео будет то это еще интереснее.)
Раван! Вы то куда пропали?? что то все темы чахнут, только мы с вами общаемся помоему…или все мерзнут? )))
Я тут. И как раз про чертежи. Извините, с критикой.
Weasel KFm-9 - а на деле это не KFm-9
,
Фюзеляж явно не под KFm-9, а под объемный профиль нарисован.
Линии на крыльях непонятно что обозначают.
Линии на крыльях это и есть ступеньки.
Кстати на моей Алуле что на том видео тогда не KFm9 a KFm8? с низу ступеньку тоже делал по образу профиля от Oleg 70, я попробывал ее убрать позже, сделал низ крыла плоским, после чего Алула стала летать значительно хуже и влетать тоже (
По поводу чертежа вы правы, вот сейчас как раз сижу и дорабатываю, убрал один слой и сделал его плосче. вот скрин
Я немогу точно гарантировать что построенный вами Визел KFm9 по моему чертежу будет летать исправно, сам еще не строил, но тот что рядом, с привычным профилем, построен и летает отлично, видео смотрели? просто динаму толковую не нашел еще.
Я сейчас в процессе стройки
picasaweb.google.com/…/WeaselKFm9?authuser=0&feat=…
но по чертежу первоисточника:
Хотел схитрить, взять от Вас только чертежи фюза, но не вышло. Размер не тот.
PS
Кстати, не плохо бы на чертежах размеры проставлять… А то как-то всё абстрактно получается.
А вот и он кстати)
Фотка крупным планом, это уже со сплющенной мордой, после падения )
Кстати, не плохо бы на чертежах размеры проставлять… А то как-то всё абстрактно получается.
Я их делал таким образом, чтобы при распечатке, вы просто могли их вырезать и приложить как шаблон для резки
Кстати если у ваш приемник с батареей не объемные, то фюз вы можете сделать не такой крупный как у меня, мне пришлось подгонять под свой turnygi 9ch и акк от радио телефона ))

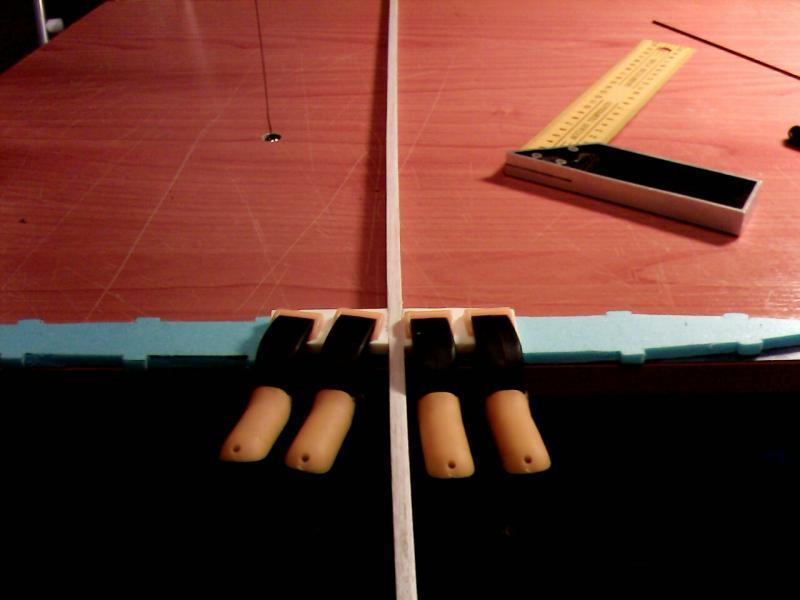

Вы уже услилили кромку? Если да, то каким способом и как получилось, можете показать?
