Чертежи бронетехники

Влад=

Может кто подкинуть чертежи фердинанта?только не элефонта они очень похожи

Amaeth
Влад=:

Может кто подкинуть чертежи фердинанта?только не элефонта они очень похожи

Вы конечно извините, но Ферденант и Элефант одна и таже машина (УПС, накладочка. Порылся нашел что Элефант чутка модернизированый федя). Вот чертежи:

А вот тут прилично картинок
silentvictor.ucoz.ru/news/…/2010-09-15-175

Orche

Ещё по Фердику, точнее о подвеске:

надеюсь пригодится

Если нужны книги то скажи почту
у меня есть штуки 3-4 + по Тигру Порше (у них ходовая одинаковая)

Там написаны диаметры катков, диаметры ведущих звёзд и прочая интересная дребедень
Формат книг ПДФ

VNK

Посмотри тут tiger1.info,поройся в интернете на слово tiger. Тигр обмерили до последней гайки. Хотяподлинных чертежей не встречал.

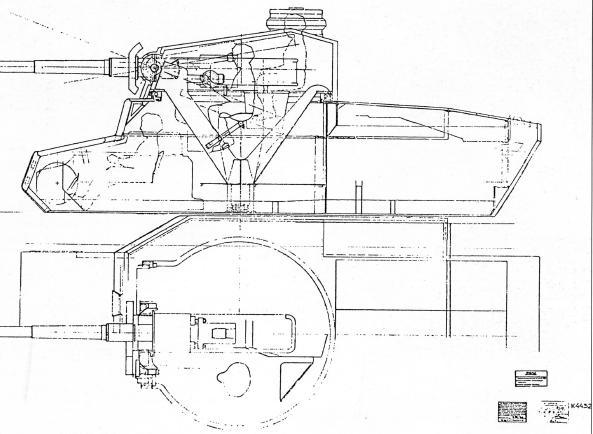

Это чертежи которые в свое время нашел.

14 days later
ibex

Здраствуйте!
Если у кого нибудь есть чертежи корпуса танка КВ-1 и КВ-85 дайте пожалуйста. Мне нужно выяснить в чём их различие (только в башне)?

VNK

КВ-85 это корпус от КВ-1с (доработанный) и башня от ИС-85. Чертежи КВ особо не помогут, тем более что вменяемых чертежей КВ, КВ -1с в свободном доступе нет. Башня ИС-85 по народу гуляет, но это только литье башни, что повторить самому затруднительно, хотя если сделать литьевую модель и отлить можно попробовать. Можно взять мою башню от ИС-85, опубликована в танкомастере, но там чертеж в 35 масштабе. КВ-1с это облегченный корпус КВ, в этом вся затея, разные толщины бронеплит корпуса и в некоторых случаях уменьшены габариты. Пока доделывая чертеж борта КВ в двух вариантах.

нафаня
ibex:

Здраствуйте!
Если у кого нибудь есть чертежи корпуса танка КВ-1 и КВ-85 дайте пожалуйста. Мне нужно выяснить в чём их различие (только в башне)?

Поищи в сети, а лучше “добудь” бумажный вариант следующих журналов:

  1. Журнал “М-Хобби” №5 за 1999 год. В нем статья Максима Коломийца и Ильи Мощанского о КВ-1С с проекциями в масштабе 1/35 от Сергея Орешина:


2. Журнал “М-Хобби” №1 за 2000 год. В нем статья Максима Коломийца и Ильи Мощанского о КВ-85 с проекциями в масштабе 1/35 от Сергея Орешина:

VNK

Башню Орешин срисовал у меня. Первоисточник лучше. Чертежи в МХ делались из чертежей моделей, что бы потребитель купив модель сравнил с чертежом в журнале и у него все чудесным образом совпало. Ничего личного только бизнес. 35 масштаб делают для детей по принципу и так сойдет.

Влад=

Нужно чертеж подвески танка т-50 и ширину опорного катка и ленивца.и если есть какая интересная информации киньте пожалуйста.

papirus
Влад=:

Нужно чертеж подвески танка т-50 и ширину опорного катка и ленивца.и если есть какая интересная информации киньте пожалуйста.

может стоит скачать книгу , в интернете есть по Т-50.
Опорный диаметром 450 мм, ширина одной половинки 50 мм. Размеры есть но плохо видно.

нафаня
papirus:

может стоит скачать книгу , в интернете есть по Т-50

Сергей! А для облегчения поиска точного названия этой книги не дадите?

weter

Если в поисковике набрать " Aj-Press - Tank Power", то можно найти много интересностей по немецким танкам ВОВ.

13 days later
ibex

У кого есть чертежи с размерами башни танка Т-34 85, или просто размеры?
Дайте 😃

Я нашел 1, но этого мало 😃

VNK

Башен УВЗ несколько. Отдельным подвидом идут башни 112 завода. 112 к сожалению нет. Потом башня состоит из разных деталей, какие размеры и на какую башню?

Извиняюсь за сложный ответ. Хотя бы фото танка выложи который планируешь взять за образец.

Tankoman=
ibex:

Вот по этому чертежу -

Так увеличь его до нужного тебе масштаба и линейкой снимай размеры.


Размер ИКС = 1000мм разделить на нужный маштаб.
Если 16-й масштаб, то делить на 16.
Если 10-й масштаб, то делить на 10.
Если 8-й маcштаб, то делить на 8.
Если 6-й, то - на 6.

ibex

Спасибо.
Как увеличить?

Tankoman=:


Размер ИКС = 1000мм разделить на нужный маштаб.
Если 16-й масштаб, то делить на 16.
Если 10-й масштаб, то делить на 10.
Если 8-й маcштаб, то делить на 8.
Если 6-й, то - на 6.

Да как вычислять я знаю?
