Подскажите, пожалуйста, в какую сторону копать: при включении аккумулятора (пробовал разные). Экран вспыхивает на миг, тухнет и уже не включается. При этом шлем, вроде, живёт: лампочки диверсити горят, каналы переключаются и пр. Может кто уже лечил подобную проблему?

Кстати, после всего проделанного глянул случайно в книжку, что в комплекте шла, там на схеме указан RX1 - может с ним можно еще что-то сделать?

Это была первая мысль - напаял к RX1, выставил UART1 как receiver и ничего(
А вы паяли непосредственно к ноге процессора или от неё отходила дорожка с пятаком?
Может покажете место на моём фото:

так что сорь…

Спасибо за попытку)) Буду ковыряться сам дальше… Ну или может кто еще поможет из опытных

Я тут всё мучаюсь со своей проблемой. Я тут накидал схему мыслей - нужно мнение со стороны (ну или пинок в нужном направлении)) Посмотрите, может у кого какие мыли появятся, что дальше делать… Вероятно, я вообще не туда копаю? Собственно, нужно всего лишь понять, куда можно припаятся сбасом или ппм-ом.

А dsm на каком порту висел?

К сожалению, не могу ответить, после обновления прошивки в клинфлайте все UART порты были выключены(

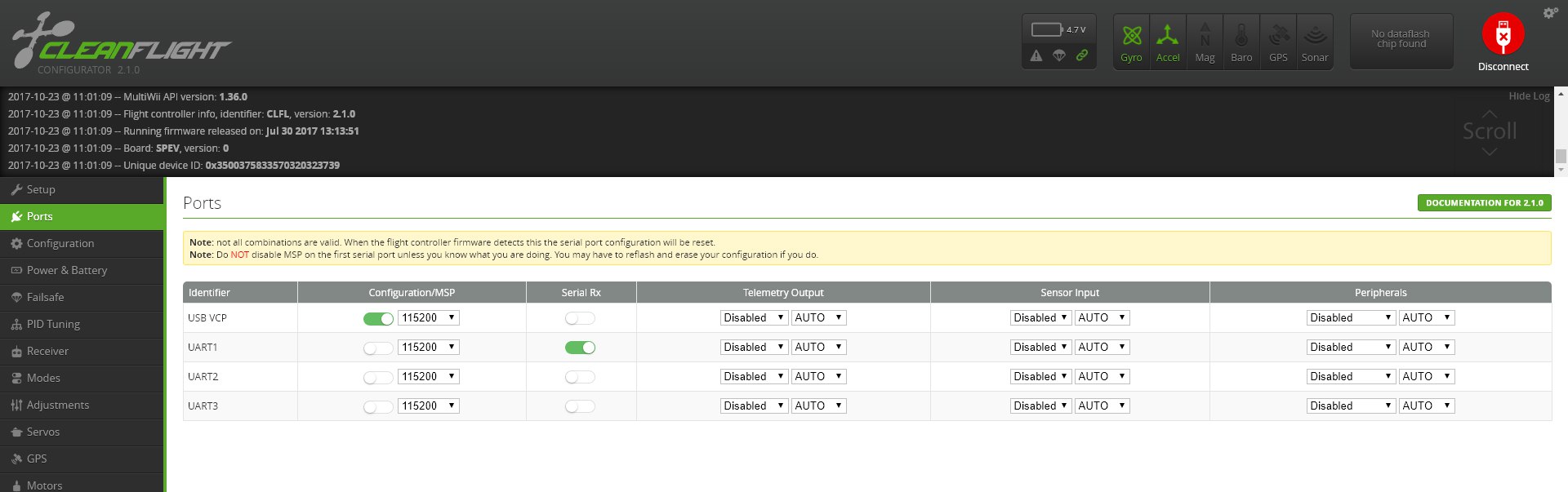

Здесь на скрине порты:

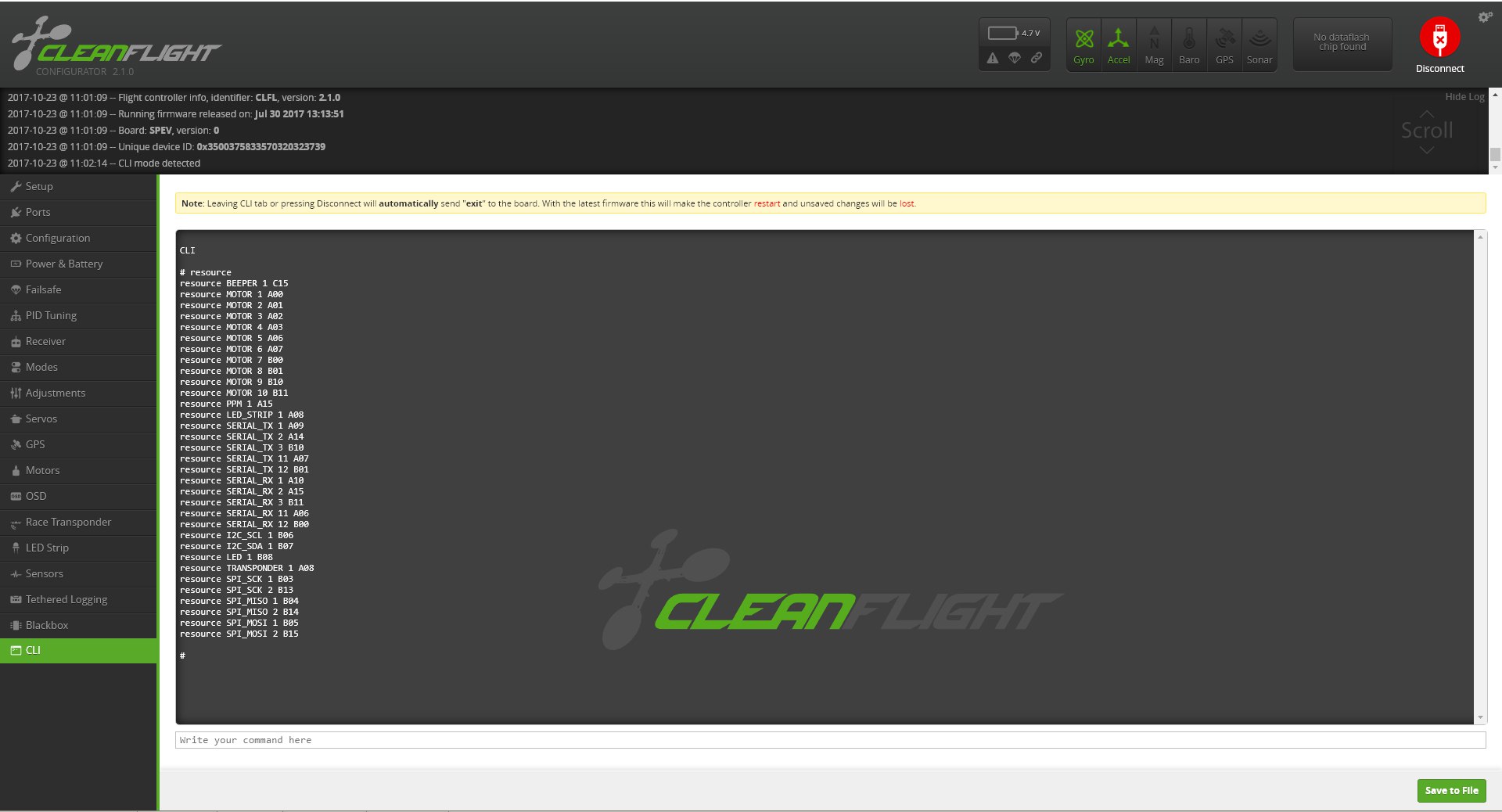

Это результат команды resourse:

Добрый день! Недавно приобрёл себе миниквад Eachine Fatbee FB90. У меня передатчик Radiolink, изначально на плату контроллера вшит DSM приёмник, запаялся своим на вход RX1, переключился в настройках на SBUS. В итоге в закладке Receiver происходит что-то странное- есть реакция на 3 канала на аппе. Причем на 2 из неих не очень корректно- дёргается рывками. Что это может быть вообще, может у Вас есть мысли?)
Так выглядит моя плата:

Вот распиновка на аналогичную плату с FrSky приёмником:

С обратной стороны:

Может у кого есть мысли как отрубить штатный приёмник(если это необходимо) и куда впаять свой SBUS? Заранее Спасибо!!!

Смотрим даташит на процессор и видим, что порт А00 (т.е. PA0) сидит на 10 ноге ну далее отслеживаем по дорожке.
Как-то так…

Добрый день, а можно чуть подробнее для особо тугих?)

Я правильно нарисовал?

Порядок каналов верный, хотя я и пытался пробовать разные комбинации для бинда.

Wltoys V977 нормально биндится и летает. Хотя светодиод при этом не горит

То есть у Вас получилось привязать хоть что-то на нашей аппе? Это уже прогресс) Светодиод горит не во всех режимах платы, это нормально.
Я пробовал ставить end-point 140 - нифига не происходит. Так же и 110 пробовал- всё мимо(…
Осталось только искать осциллограф и смотреть в чем разница сигнала у Taranis`а и Radiolink`а.)

Артем, здравствуйте. Удалось продвинуться с биндингом квадрика и модуля?
Сегодня получил этот модуль, подключил через тренерский разъём пока временными проводками. Чтобы включался модуль и загорался светодиод при включении аппы, поставил реверс на канал газа. Модуль включается, но квадрик (SYMA X5) не биндится.

К сожалению, пока нет. Модуль также включается, но квадрик совершенно не хочет его видеть(. Нужно измерить выход сигнала ppm. Он уже чем 1000-2000 при стандартных 100% end points/sub-trim`ах. Может у кого-нибудь есть квадрик с платой контроллера, которую можно подключить к компу и посмотреть как правильно выставить конечные точки? Был бы очень благодарен) Других мыслей пока нет(

Дык это и есть ключ. На банггуде в комментах написано, что надо ставить AETR и диапазон 1000-2000мкс. И еще учтите, что во 2 и 3 режимах по мануалу светодиод не горит, хотя все работает.

Да, Вы оказались правы- я выставил end points на 140 и на модуле начал моргать светодиод при включении. То есть он теперь работает, но квадрик всё еще отказывается биндиться. У меня мысль такая: надо поставить диапазон точно в 1000-2000. Но я не понимаю чем можно его замерить. Это, вроде умеют делать проги для калибровки полётных контроллеров квадриков, но у меня его нет (контроллера). Может есть способ как-то замерить по другому? Или может кто-то сможет сказать правильные значения end points? Спасибо за идеи, дело продвинулось ещё на шаг)

И еще момент, а в каком мануале вы нашли режимы модуля? Тот что приложен в описании на странице товара ничего не говорит про это.

Да вроде не должен, все аккуратно делал, паяльник отключал при пайке… Но, все может быть, завтра смогу его снова в Таранис засунуть и неверняка исключить этот момент. Спасибо за советы!

а в чем выражается то, что модуль “не работает”?

На нём должен гореть зелёный светодиод. - у меня не горит, соответственно. Пробовал и так биндить- не работает(

1. у тараниса порядок первых четырех каналов TAER, а у radiloink AETR.

Это да, но в инструкции к модулю, как раз написано выставить на Таранисе схему AETR. То есть здесь всё должно совпасть

2. у радиолинка “зауженный” вывод PPM сигнала через тренерский разъем. даже на endpoint -140%/+140% первые четыре канала дают 1015-1985 диапазон. на дефолтных endpoint -100/+100 диапазон всего 1155-1845 (1155 не достаточно для модуля - он при газе выше 1100 не включит арминг)…

А вот это интересно, надо в эту сторону копнуть, может это ключ!)

а контакты таранисовского разъема на модуле (PPM, + и GND) звонятся с теми контактами куда вы припаялись?

по фото не понятно куда пошел + с тренерского прежде чем попасть на модуль…

1. Звонятся, сразу проверил
2. Там у меня джампер стоит, я его в батарейный отсек вывел, чтобы можно было отключать модуль

Удачи.

Спасибо! Если что-то выйдет - напишу потом как.

Вот здесь фото
Вот так всё подключено, т.е. питание общее. Завтра, если с временем выйдет, поеду к родственнику с Таранисом- будем коллективно зверюгу мучить, т.к. у меня мысли кончились)

Тоже об этом подумал, выставил все каналы в тренере в режим func, ничего не случилось. Беда в том, что на плате даже светодиод не горит, хоть напряжение и есть. Сейчас ещё проиграбсь с режимами…

Всём спасибо за ответы! Даже про Вольво;)
Разъёмы все на месте, могу сфотографировать, подпаялся к плате тренерского разъёма, на плату питание заходит с батареи, такое же что и на Таранисе. Думаю, что дело может быть в настройках аппы, но ума не приложу куда искать? ( Может у сигнала ppm Таранис и Радиолинк разная скважинность?.. Да вроде нет, симулятор же видит оба пульта…

Здравствуйте, я недавно заказал себе такой вот модуль для управления всякими игрушками. Он по умолчанию идёт для Тараниса. Но так как на входе там ppm сигнал, я решил, что пройдёт и с нашей аппой. Проверил его на Таранисе - все отлично работает. Затем подключил его к выводам тренерского разъёма radiolink и нифига ( Даже светодиод не загорается. Все прозвонил, питание на плату подаётся и все равно не работает. Может у кого будут мысли на этот счёт? Хоть в какую сторону копать, а то я что-то совсем остался без вариантов (Заранее спасибо!

Спасибо! Вы подтвердили мои опасения. Вроде читал, если я что-то понял то мне нужен даже не ppm, а ppmsum на выходе. А у меня только pwm одного из 9-ти каналов и s.bus. Думаю, что прощё заказать 6-ти каналку, всё равно пригодится ещё один приёмник.

Добрый день/вечер,

Объясните, пожалуйста, т.к. я совсем запутался… Хочу собрать беспроводное управление симулятором на базе приёмника R9D и программы Smartpropoplus. Алексей Жаворонков выкладывал видео как это можно сделать с 6-ти канальным приёмником, там есть выход ppm+, если я всё правильно понял. На моём должен быть выход PWM, на приёмнике есть надпись pwm/s.bus возле шестого канала и 9-го. Перевожу его в режим PWM подключаю к гнезду наушников компа и… ничего не выходит. Программа не понимает сигнал. В чём моя ошибка? Куда нужно копать? Помогите, пожалуйста. Заранее спасибо за ответ!

Добрый вечер,

Посмотрел я недавно видео от Алексея Жаворонкова (вот это) и решил собрать себе беспроводную связь с симулятором, т.к. тренируюсь на телевизоре, а он не близко. И вот не знаю почему, но решил, что если уж на R6d приёмнике есть ppm, то уж на девятиканальном точно будет). Спаял всё быстро и понял, что, похоже, поторопился…
Помогите до конца разобраться:
Я правильно понимаю, что выхода PPM на девятиканальном родном приёмнике нет и либо покупать декодер PWM-PPM (а он стоит дороже, чем 6-ти канальный передатчик, блин), либо брать R6D? Или есть решение?

Я тоже упаковку выкинул. Записал видео, где отчетливо видно моргания экрана, сфотографировал номер на нижней стороне шлема и послал им. Этого оказалось достаточно и новая плата уже появилась в списке заказов) Попробуйте- думаю, что и у Вас всё получится

Спасибо за быстрый ответ!
С полярностью всё в порядке, да и на микросхеме напечатано, где земля, где +( Обратил внимание, что плата греется в месте, обозначенном на рисунке. Есть какие-нибудь идеи на этот счёт? Или другие варианты оживить его?

Добрый день,

На днях пришел вот такой передатчик. При подключении питания (3S) без видео, не происходит ровным счётом ничего, то есть экран с номером канала не горит. Очки ещё в пути, поэтому проверить могу только так. Собственно вопрос: он должен вообще при одном подключенном питании загораться или надо писать китайцам?
Заранее спасибо!

Да, собственно, главный вопрос был в совместимости сетки частот. Если я правильно понял Ваш комментарий, шлем ловить будет все предложенные мной передатчики. Я уже заказал вариант 4, тот что с OSD. Ставить буду на крыло/самолёт, то есть место есть. Показывать он будет вольтаж на батарее, время полёта и канал. Спасибо за ответ!

Всем добрый день/вечер)
Прошу помощи, т.к. я совсем запутался: заказал очки Eachine VR D2
Не могу определиться с выбором передатчика под них, использовать хочу на крыле/самолёте.

• Первый, с переменной мощностью, вроде подходит к очкам и есть возможность перехода режимов 25/200/600mW. Но главный вопрос: а нужно ли оно?)
• Второй и Третий, вроде почти идентичны, но на Втором в списке частот везде стоит маркировка М (напр.5865М) и не понятно будет ли он работать с очками. Третий заявлен как для очков Boscam, сомнения те же- подойдёт ли?
• Четвёртый, - на мой взгляд самый хороший, тут и гриб в комплекте и OSD есть. Но может я чего-то не вижу?

Какой из передатчиков на Ваш взгляд интереснее для данного шлема или может я совсем не в ту сторону смотрю и надо брать что-то вроде TS840 или TS832?

Всем заранее спасибо!)
