Портальный фрезер 1700х1350мм по цветмету.
Поле бы ,конечно,поубавить,тем более для цветнины.А ШВП хорошо,что вынесли за пределы стола:
- Рабочая зона увеличивается
2.Меньше стружки будет попадать,даже с защитой.
Как пример похожей компоновки станка www.cnc-club.ru/forum/viewtopic.php?f=3&t=7633
Поле бы ,конечно,поубавить,тем более для цветнины.А ШВП хорошо,что вынесли за пределы стола:
- Рабочая зона увеличивается
2.Меньше стружки будет попадать,даже с защитой.
Как пример похожей компоновки станка www.cnc-club.ru/forum/viewtopic.php?f=3&t=7633
А ваш вариант мне очень понравился) На днях буду переделывать портал посмотрим что выйдет
С трудом выбрался и не терял свободное время даром) Все таки решил делать по совету Семашкевича.
На ось Y думаю гофру ставить для защиты.
Пара вопросов образовалось. Не большой ли пролет от стола до портала 210мм? И нужны ли редуктора для серваков? Сервы на 3000 об\мин. Где то читал что сервы не могут обеспечить мертвую фиксацию ротора и дают микродребезжание. В этом они уступают шаговикам? На сколько критично на практике?
Столько советов елы палы)))))
Не большой ли пролет от стола до портала 210мм?
нормальный пролет.
И нужны ли редуктора для серваков?
тоже где то читал что через шкивы нужно их ставить
Через шкив если 1:3 ставить чтоли? Смотрел в сторону волновых редукторов. Все хорошо но только минимальное соотношение что находил 1:50. Уж слишком медленно для скоростной фрезеровки.
Через шкив если 1:3 ставить чтоли?
Люди ставят и вполне довольны:
Все хорошо но только минимальное соотношение что находил 1:50. Уж слишком медленно для скоростной фрезеровки.
Postav rezbu s shagam 20 mm, i budet 1,2 m/min pri oborotov 3000.
a kakuju ti skorost aprabodke hoches, i pokokumu materialu?
perevol na ruskij jazik.
reduktor 1:30
eslji gdeto njeoshipsa v potshotah 😃
Люди ставят и вполне довольны:
Дешевле через шкив но конструкцию менять нужно будет. С редукторами чуть по проще но дороже. А винт с шагом 20мм чет как то не хочется ставить для цветнины… Эт вообще нормальная тема будет? Даинис спасибо за табличку. По остальным параметрам пока молчу. Посмотрим что выйдет и какие нагрузки станок выдержит
agranat-avia.ru/page_5.html
Тож может пригодится по режимам резания
agranat-avia.ru/page_5.html
Тож может пригодится по режимам резания
Sposibo za ljink.
posmotri zdes uzhe bilo tema pro dljinije vinti i na youtube bilji video kak boltajutsa vinti
Но у меня всего 1500мм швп 25мм диаметр. Тоже будут раскачиваться? Я думал это болезнь 2-3 метровых винтов…
Jazhe tebje kortingu dal stabljicais kritichiskije skorastji i dljinaa vintov

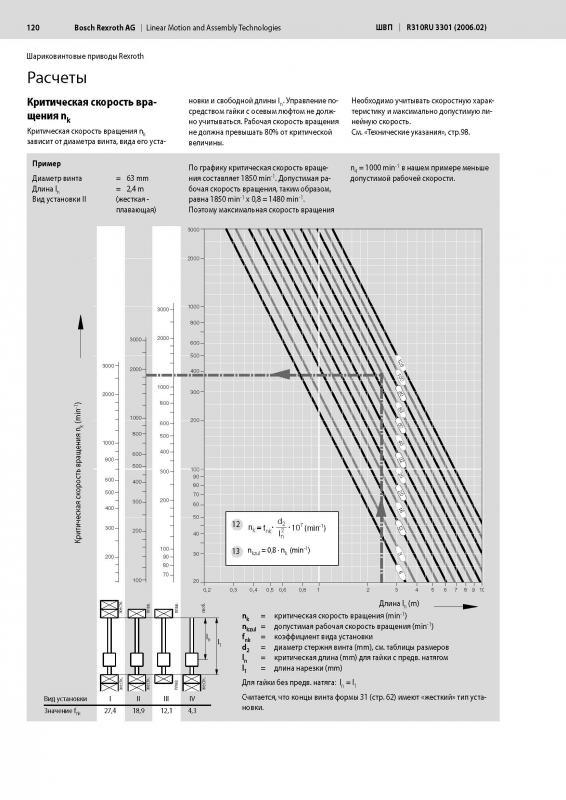

rcopen.com/files/5555c69699707300771cb3b0
nazhmi na znachok skypa i ja tebje dam etot manual pro vintov
Тоже будут раскачиваться?
Нет, не будет.
Всем доброго всремени суток! Достаю потихоньку материалы для станка. На пока нашел толстостенные трубы 5мм и диаметром 115мм. Думаю сгодится для ножек станка. Договорился с конторой по поводу оставшегося профиля для станка обещали в течении двух недель решить этот вопрос(будем надеяться). Все движется очень медленно в силу нехватки времени и из-за того что параллельно делаю станок по меньше полем 550х400мм. Но на данный момент разбирал тему с этими редукторами, шкивами, ремнями… В общем просмотрел тему с электромагнитными тормозными муфтами. Кто что может подсказать товарищи? Можно ли этот тормоз подключать как нить к сервоприводу или все же это гиблая тема и лучше докончить вариант со шкивом?
Нашел такой электромагнитный тормоз
ru.aliexpress.com/item/…/1739631165.html
По описанию вроде совпадает с моим двигателем правда напрягает что вал на моторе 19мм а на торможной муфте отверстия или 15 или 20мм . Заказал один комплект серводвигателя с приводом для испытания на деле.
item.taobao.com/item.htm?spm=2013.1.20141002.4.I16…
Да и вообще надо развеять все эти страхи с настройками сервосистем практическим путем)
При благоприятном исходе буду заказывать комплект для всего станка…
И еще хотел на ножки ставить виброопоры… Не подскажите какие взять и где купить? Буду примного мерси)
По опорам можете глянуть здесь …alibaba.com/…/Anti_vibration_machine_mounts.html
Спасибо Андрей я там уже пару раз лазил))) Хотелось небольшой конкретики для станка весом 980кг с 6 ножками))
Можно подсчитать по данным из таблицы ruiao-dragchain.com/…/S79-Machine-Anti-vibration-M… Думаю,что хватит на 3000Н, на опору.Можно,конечно,и с приличным запасом взять на 5500Н
Спасибо Андрей. Будем смотреть.
Мда … чувствую по электромагнитным тормозам совсем запутаюсь от стольких советов)))))
Мда народ спит. Ладно пойду я тогда на чипмейкер…
Привезли сегодня мой профиль😁 Прикинув размеры толщину и вспоминая разговоры о жесткости конструкции, думаю что с такой толщиной пролет портала 2 метра тоже будет не особо ощутим в плане деформации))
Белые круглые трубы толстостенные 5 мм пихну на ножки станка. Придется попотеть с ножками. Круглая форма не совсем удобно)
… Прикинув размеры толщину и вспоминая разговоры о жесткости конструкции, думаю что с такой толщиной пролет портала 2 метра тоже будет не особо ощутим в плане деформации)) …
Много зависит от режима и способа обработки.
Много зависит от режима и способа обработки.
Ну это обычная скоростная фрезеровка цветнины. Ну а дальше видно будет, по мере наращивания нагрузки, на что он способен.)
Опаньки. Вот и приехал мой сервокомплект)) сегодня весь день дрюнчил его.
Правда так и не разобрался ))
Приветствую форумчане! Собираю не спеша комплектацию для фрезерного станка с ЧПУ на базе рельс и направляющих HIWIN.
Вопрос к знатокам, на фото снизу изображено по моему мнению правильное расположение кареток с точки зрения нагрузок.
На этом фото изображено расположение кареток по осям как бы в одной плоскости к крепежным поверхностям:
Пурелоджевские станки как правило имеют комбинированное расположение кареток.
Господа, подскажите пожалуйста, как правильно начать проектировать станок? Из чего исходить если за основу уже взяты рельсы и каретки хайвин. Судя по тех описанию на эти направляющие выдерживают одинаково обе нагрузки по осям, а радиальная еще выше.
И еще вопрос какие двигатели (мощность, тип серво или шаговые) мне нужно заложить если я планирую обрабатывать цветной металл например алюминий 100х100х50 мм типа заготовка для манифольда. Я тут купил на бенгуке двигатели, похоже годятся они только для 3д принтеров или для бальзы. Не кому кстати не надо?
Позже постараюсь в солиде нарисовать расположение кареток, если мой вопрос будет не понятен. На форуме конкретно с доводами за и против ни кто на такой вопрос не отвечал, ну или я не нашел за весь вечер.
