FPV нанокоптеры на рамах до 100мм
А инсталяцию FPV в Hubsan x4
Сейчас неспешно работаю над этим вопросом. Голый корпус тяжеловат немного. 11 грамм. Батареи лезут внутрь только штатного размера. Ну, может чуть больше. А это 380 или китайские 500 мач. Ну, естественно планируется Ф3 + отдельный приёмник.
Eachine EF01 большой жор батарейки
Тоже попал на этот косяк, взял на распродаже БГ за 20-ть баксов. Почти 450ма она кушает. Поставил ее без корпуса на Eachine H8 mini (все в стоке с не свежим акком), хватало на 3 мин полетов блинчиком.
Посидел подумал… ну не пропадать же добру. Располовинил ее, так сказать камера отдельно, передатчик отдельно. На плате камеры внутри докучи распаяна повышайка на 5-ть вольт…
В загажнике была мелкая дешевая камера с БГ 600TVL 1/4 1.8mm CMOS FPV дай думаю ее попробую подключить…
Вообщем эксперимент удался. Жор уменьшился до 180-190ма, работоспособность данного бутерброда вплоть до 2.3 вольта. Единсвенное НО, нужно немного согласовать видеовход по уровню.
Вообщем эксперимент удался.
Блин, чёт тоже купил эту токожуйку. 😦 Жадность сгубила. Что с ней теперь делать…
А можно посмотреть слайды Вашего творчества? Тоже есть такая камера в запасе. Что там как согласовывать? Напряжение, частоту?
Eachine EF01 большой жор батарейки
По моим замерам 220-230 мач , 450 ну никак не выходит
450 ну никак не выходит
На группсах буржуи тоже вещали про 0,4 а. Ссылку не дам, было не в профильной теме. Вроде ещё говорилось про 2 версии. 1я была по предзаказу с косяками, а во второй что-то правили уже. Возможно и пофиксили проблему.
По моим замерам 220-230 мач
Это фантастика 😃 . Еслиб было именно так, то обжоркой ее врятли называли. В мануале к камере типовое значение 450ма при напруге 3.7 вольта (и здесь китайцы не врут). Соответственно, если Вы замеряли на полностью заряженном акке (4.2 вольта) то ток естественно будет меньше, но никак не 230ма. У меня при 5-ти вольтах меньше 300ма не опускалось.
А можно посмотреть слайды Вашего творчества?
Завтра постараюсь запечатлеть.
Что там как согласовывать?
Напряжения видеовыхода камеры, иначе перебор с яркостью.
Я особо не заморачивался, поставил резистор (сначало подстроечный), между видео и землей, подобрал значение которое меня устроило и впаял постоянный.
Если в кратце, то платы скреплены с двух сторон по 3-и штыря. Их аккуратно выпаять ну или перекусить острыми кусачками. Ряд который около разъема питания, самый дальний штырь от разъема питания, теперь будет питанием (защиты от переплюсовки уже не будет так что аккуратней), соответственно сам разъем можно выпаять вместе с диодом на обратной стороне. Средний штырь земля.
Ряд который над кнопкой… самый дальний от кнопки штырь есть видео вход, остальные отвечают за переключение пал-нтсц.
1я была по предзаказу с косяками, а во второй что-то правили уже. Возможно и пофиксили проблему.
У меня вторая версия.
Ссылку не дам
А я не жадный 😃 ТЫНЦ
значение которое меня устроило и впаял постоянный.
Ну, тогда всё же слайды! 😃 Может схемку от руки набросаете? А то на “слух” плохо воспринимается.
Буду препарировать.😈😃😁
Чет вы загнались на этом токе… да даже при 3-х минутах полета 450ма потребления сожрет у вас за 3 минуты 22ма, а 200ма - 10ма, разница 12 ма, меньше 10% емкости стоковой батареи… имхо, не стоит овчинка…
По моим замерам 220-230 мач , 450 ну никак не выходит
посмотрите мой дневник. в последнем комменет я накидал табличку токов при разных напряжениях.
Ну и там же QX100, только не понятно почему лпчть на 55-х пропеллерах…
Начал собирать Mini Owl и что-то сразу залип. Предлагают собирать моторами вниз - я так понимаю это эффективнее:
С нумерацией моторов понятно, но ведь ПК тоже будет перевернут и получается так:
Вопрос - нужно ли менять какие-то настройки в betaflight, или все ок и он так полетит? Вот пытаюсь нагуглить и не полуается, серьезно…
во вкладке configurations нужно будет указать поворот ПК по ролл на 180 и на 45 градусов яв
вот хороший видос по сборке

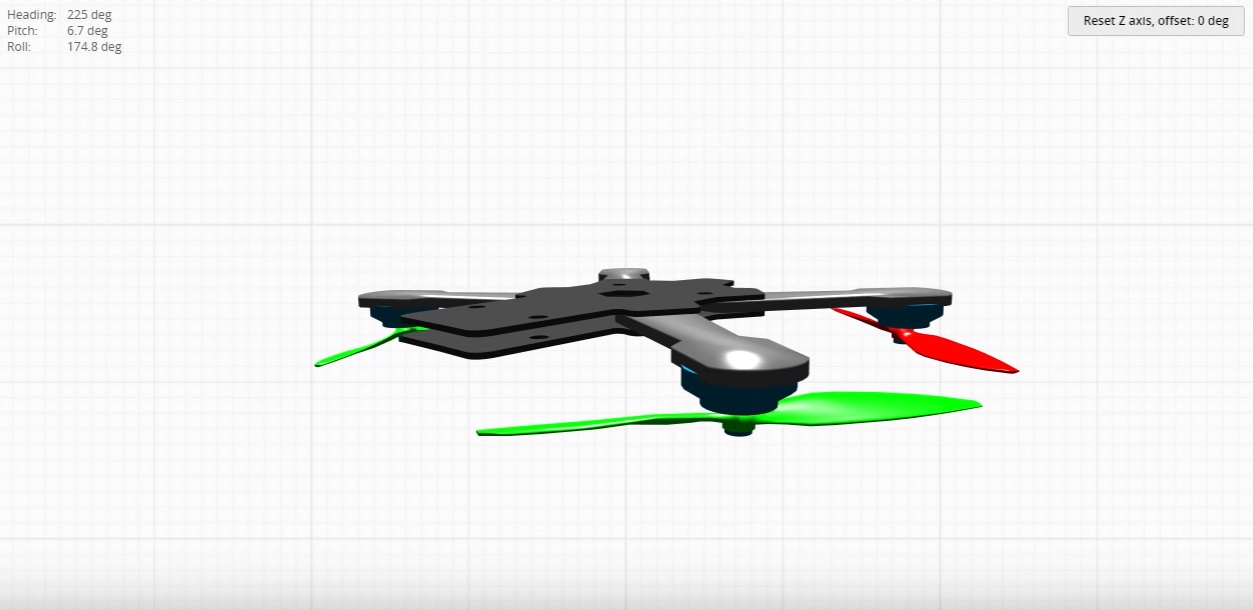

Да вот я это видео и смотрел, там на 15 минуте автор как-раз заходит на вкладку configuration, и yaw degrees 45 градусов, а ролл и питч - ноль градусов. это меня и сбило с толку.
хм… быть может он полётник вверх ногами установил? поэтому и не крутил
попробуй поиграйся в конфигураторе
Хабсан выпустил модельку 111D для тех кто не хочет заморачиваться с пайками и прочими бубнами. Хотел от него отдельно камеру с трактом заказть, но тракт встроен в плату квадрика и отдельно не идет:(
Вот их прорвало ))
Fatbee FB90 на 2S - интересный вариант 😃
FuriBee F110 Wasp гораздо перспективнее по времени полета
ля тех кто не хочет заморачиваться с пайками и прочими бубнами
Пишут и показывают в ютубе, что слишком узкоугольная камера. Надо заморачиваться с широкоугольным объективом.
Наверное есть какая-то секретная инструкция от “мирового правительства”, что-бы не сделать ни в коем случае все как надо.
Пишут и показывают в ютубе, что слишком узкоугольная камера. Надо заморачиваться с широкоугольным объективом.
Наверное есть какая-то секретная инструкция от “мирового правительства”, что-бы не сделать ни в коем случае все как надо.
Не понимаю интерес к нему!? Он может летать в акро?
слишком узкоугольная камера
Это правда. На 107D была та же проблема. Еще одним минусом остается ремонтопригодность.
111D к покупке не рекомендуется.
FuriBee F110 Wasp гораздо перспективнее по времени полета
А мне кажется нам пора свыкнуться, что этот класс мало летает )) он же - гоночный!!!
