RC-лодка с нуля :)
Всем привет.
Увлёкся водной темой, тем паче что для этого всё есть.
Одна интересная (мне) мысля пополнилась другой, и третьей, и т.п. 😃
Можно бы конечно всё сюда перенести оттуда, где подсказку получил по электронике…
Осталось АКБ забрать на почте (приехали сегодня), после этого расчёт креплений в корпусе.
А вопрос такой -
Может кто подскажет, как в автокаде отправить на печать шпангоуты (и т.п.) по одному…
Автокад скачал недавно, никогда не пользовал, версия трияльная…
Только всех прошу - форму корпуса не критикуйте, здесь она не вся, да и переделывать не буду 😃
Если кто захочет себе нарисовать - упаковал программу в установщик для установки на любую Windows.
(пароль архива free)
Действительно вопрос немного диковат тому кто знает автокад.
И форум для вопроса выбран не по профилю. Да ладно, раз уж начал…
Хоть и пишут о полной функциональности в триале, но что-то тут нечисто.
На панели сверху кнопки неактивны, только их подсветка нажимай не нажимай…
Винда ХР за $145, ещё на 2х (актив по интернет) отключенных винтах стоит.
А ноутбук жены с 7кой слабенький совсем для автогада. Такие вот дела…
Хоть и говорят в триале всё доступно, но всё дело в активации.

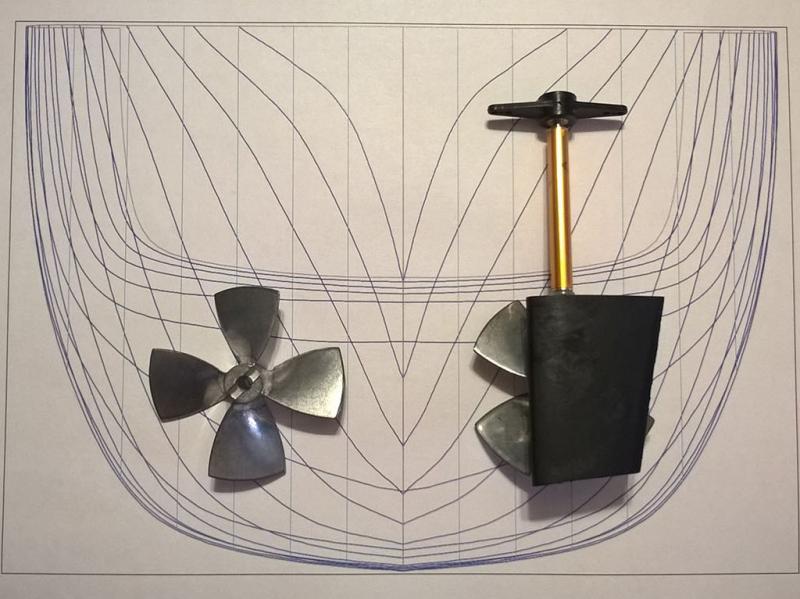

На печать всё вышло, хоть и скопом, не по одному. Будем дальше “развиваться” 😃
Граждане хоббисты!
Может кто подкинет ссылочку как сделать вывод на печать по-быстрому,
по каждому разрезу плоскостному без копаний в мануалах, чтоб не изучать акад ещё полгода 😃
Форма корпуса как можно ближе к “круглой” потому, что это будет “неваляшка”
в отличии от “плоских” сверху к низу корпусов в связи с разносторонним вращением винтов.
Может кто подкинет ссылочку как сделать вывод на печать по-быстрому,
Все ты сделал нормально, пространство листа должно быть настроено под конкретный формат листа и принтер “Менеджер форм”. Теперь просто по вкладке клик правой кнопкой, выбирем “Plot” и вперед…
Одна лишь рекомендация, черти всегда в пространстве модели и всегда в реальную натуральную величину хоть в полкилометра длиной зато все размеры всегда будут доступны правильные без калькулятора. А вот печатай всегда из листов, потому что для каждого видового окна(Viewport) можно будет задать любой удобный масштаб в свойствах вьюпорта.
У AutoCAD есть кроме триальной еще и учебная версия, которой возможно пользоваться совершенно легально в процессе обучения.
Но, на всех распечатках по полям листа будет печататься “Создано в учебной версии AutoCAD” и это уже не изменится даже если потом открывать такой файл в коммерческой версии,
но если однажды сохранил файл в учебной версии, то такой чертеж станет учебным навсегда. Это политика компании, которую есть за что уважать.
А ноутбук жены с 7кой слабенький совсем для автогада
Я бы посоветовал установить “Древнюю” 2004 версию, но она наверное уже не доступна на офф сайте.
Как вариант используй аналог - “NanoCAD” от Csoft, после регистрации на сайте производителя можно совершенно официально получить лицензию на личное использование. Интерфейс, основные возможности и принципы работы практически не отличаются от автокада, формат файлов DWG, то есть совместимо с автокад.
теперь о
по каждому разрезу плоскостному без копаний в мануалах, чтоб не изучать акад ещё полгода
Один из простейших вариантов. создать отдельный слой для каждого разреза(по сути шпангоута). При печати можно открыть менеджер слоев и просто погасить все лишние, оставить один нужный )).
Все ты сделал нормально, пространство листа должно быть настроено под конкретный формат листа и принтер.
Благодарю за комплимент.
теперь просто по вкладке правой кнопкой “Plot” и вперед…
Не понятно.
По какой вкладке - по листу что-ли.
Одна лишь рекомендация, черти всегда в пространстве модели и всегда в реальную натуральную величину хоть в полкилометра длиной зато все размеры всегда будут доступны правильные без калькулятора. А вот печатай всегда из листов, потому что для каждого видового окна(Viewport) можно будет задать любой удобный масштаб в свойствах вьюпорта.
Стоп.
В автокаде вообще не приходилось ничего чертить.
Корпус “готовый” растягивал и ужимал в фришипе. Сконвертировал. Ссылки в 1м сообщении.
Читал там где-то что-то про его “слои”, но для меня то тёмный лес. Другое надо.

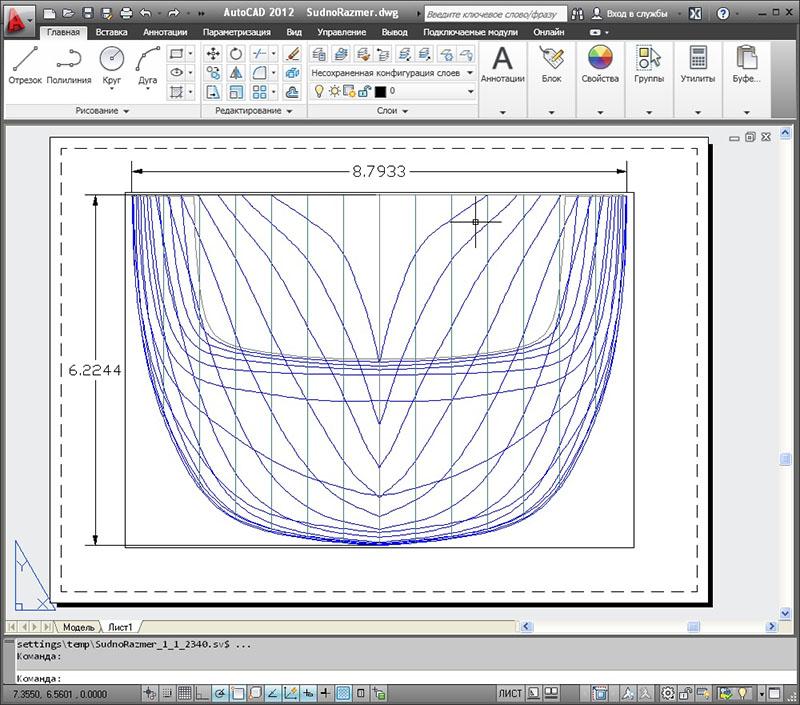

В 1м сообщении скриншот шпангоутов, их 20. Надо каждый в 100% напечатать по отдельности.
А как быстрей - не знаю 😃 На распечатанном листе всё в куче.
Добавлено в 22:15
…Я бы посоветовал установить “Древнюю” 2004 версию, но она наверное уже не доступна на офф сайте.
Да ладно, это к слову. На ХР 12й нормально тащит.
Как вариант используй аналог - “NanoCAD” от Csoft, после регистрации на сайте производителя можно совершенно официально получить лицензию на личное использование. Интерфейс, основные возможности и принципы работы практически не отличаются от автокада, формат файлов DWG, то есть совместимо с автокад.
Фришип конвертит только в файлы .dxf
теперь о
…Один из простейших вариантов. создать отдельный слой для каждого разреза(по сути шпангоута). При печати можно открыть менеджер слоев и просто погасить все лишние, оставить один нужный )).
Вот здесь пожалуйста подробнее - что и где нажать 😃
По какой вкладке - по листу что-ли.
Вкладки пространств “Модель” ,“Лист1”,“Лист2” и тп листов может быть много… Модель всегда одна.
Фришип конвертит только в файлы .dxf
Они как бы не редактируемы типа… но слои понимать должны, и даже обязаны.
Вот здесь пожалуйста подробнее - что и где нажать
Чичас попытаемся разобраться в ненавистном “ленточном” интерфейсе … Сам инструмент “слои” у тебя по центру. стрелкой вниз по идее можно увидеть меню в котором должен быть “Менеджер слоев” открываешь и создаешь слои в нужном количестве. потом переходим в модель. выделяем элемент и выбираем слой для него. Другой вариант даблклик по выделенному элементу откроет окно свойств, там тоже будет строка с именем текущего слоя. по клику на ней выпадает список слоев. просто давим на любой и видим что элемент оказался в новом слое. Чтобы выключить слой щелк по “лампочке” он выключится, щелк еще раз обратно включится.
Чтобы быстро и нескучно, можно посмотреть тут со 2 минуты, но лучше полностью
…Вкладки пространств “Модель” ,“Лист1”,“Лист2” и тп листов может быть много… Модель всегда одна.
Да. Модель одна.
А лишние листы поудалял - создать их не проблема.
…Они как бы не редактируемы типа… но слои понимать должны, и даже обязаны.
Уже самим акадом сохраняю в DWG.
Чичас попытаемся разобраться в ненавистном “ленточном” интерфейсе …
Буду рад если чего-нибудь получится хорошее 😃
…конечно можно ножницами покромсать из этой кучи каждый раз другую линию,
но это утомительно, там есть места, где всё переплетается…
…всегда в реальную натуральную величину хоть в полкилометра длиной зато все размеры всегда будут доступны правильные без калькулятора.
Это да, но я и о системе измерений - у меня в акаде в дюймах, а не в метрах.
Но это надо справку почитать. Параллельно на сегодня дела и поважнее, сейчас до гаража доехать 😃
у меня в акаде в дюймах, а не в метрах.

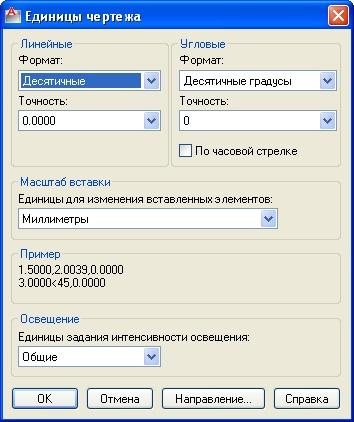

Верхний левый угол “А”, выбираешь - “Утилиты” - “Единицы” вместо дюймов выбирай миллиметры, может ругнуться если выбран Архитектурный или Инженерный формат, его тоже придется сменить на любой например “Десятичный” и все.
Спасибо за желание помочь. Правда что-то всё-ж как-то не так, как хотелось бы…
В “утилитах” при открытом чертеже, где 8 дюймов, уже размеры в миллиметрах…

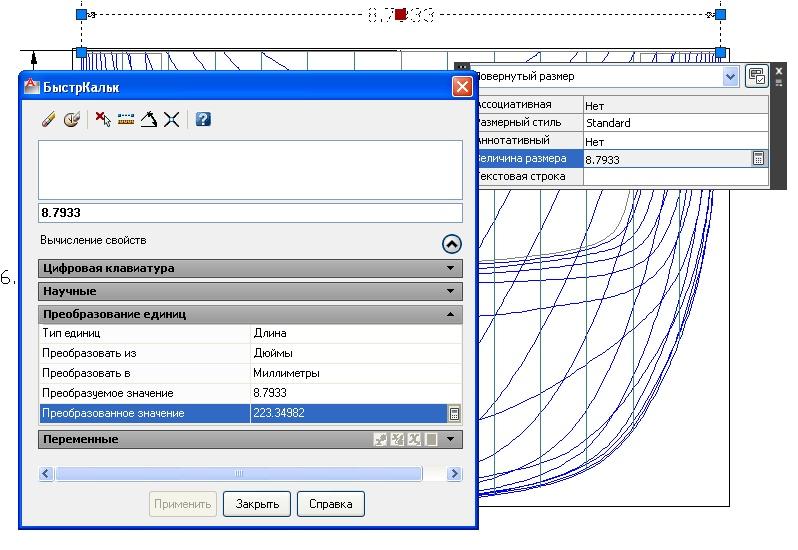

В “быстрых свойствах” попытался “скалькулировать” размер, но кнопка не активна…
И вообще в фришипе задавал размер 0,2500 метра, а получается совсем не тот - 223.
Но меньшее значение скорей всего на толщину обшивки, в принципе пойдёт.

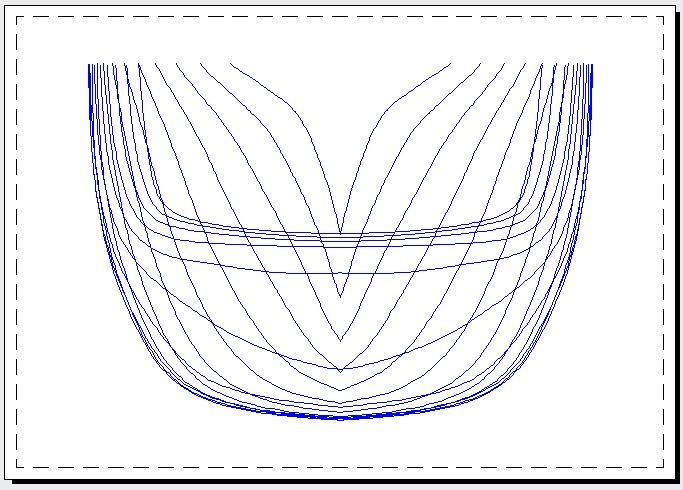

Вариант с отключением слоёв не тот - отключает слой где сразу все шпангоуты, а не по одному.
Что-то слышал о “разрезах” объёмных тел, но как сюда всё это “прикрутить” - тёмный лес…
И кстати как размеры ставить сам не понял. В 1й раз курсор “магнитился” к краям, сейчас не хочет…

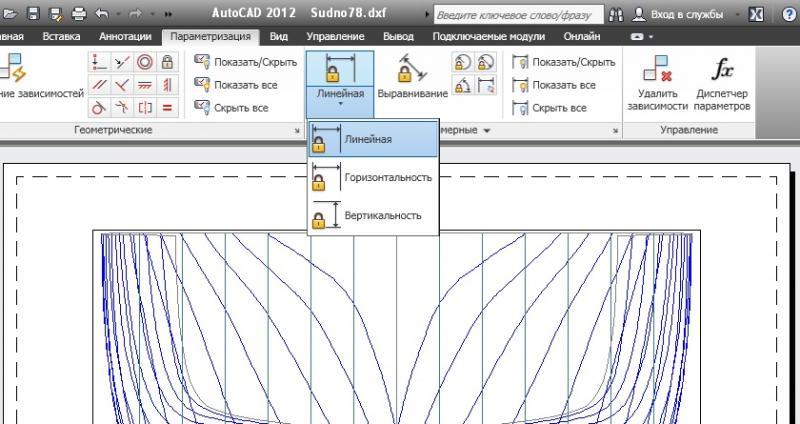

И “замочек” почему-то заперт на размерных кнопках.
Вариант с отключением слоёв не тот - отключает слой где сразу все шпангоуты, а не по одному.
Все верно. У тебя 20 шпангоутов, значит нужно 20 раз нажать на кнопочку создать слой. А потом каждый шпангоут перенести в собственный слой. В Шпангоутах станет пусто, но будут 20 слоев с одним шпангоутом в каждом. Тогда все получится.
как вариант, создать один слой для видимого шпангоута. Тот что хочешь печатать переносишь туда, а остальные гасишь.
о “разрезах” объёмных тел,
В твоем чертеже использованы полилинии в 3 измерениях, это не тела. поэтому разрезать ни чего не получится. В Автокаде довольно сложно будет изобразить корпус из 3Д элементов, ибо возможности редактирования 3D тел весьма ограничены, это инструмент немного другого назначения. Поэтому даже ежедневно работая в акаде лет 20, с наскока я бы за 3D модель корпуса не стал бы браться, задача не на полдня точно.
В 1й раз курсор “магнитился” к краям, сейчас не хочет…
Кнопка F3 включает/выключает режим Osnap (привязка к обьекту) к каким точкам(край,середина, центр, перпендикуляр, касательная и тп) прилипать а каким нет можно настроить в настройках (в нижней строке) понажимай Ф3 увидишь справа внизу меняется значек привязки, рядом с ним выпадающее меню привязок. или правклик на нем самом (параметры обьектной привязки) галочки в нужных чекбоксах. обычно помечены все, но случается что на особо тесных чертежах приходится что то отключать чтоб не прыгало куда не надо.
И “замочек” почему-то заперт на размерных кнопках.
Потому что это не совсем размерные кнопки, вернее совсем не они(параметризация). Размерные кнопочки, они точно такие же, но без замочков. Тебе нужно найти панель инструментов “размеры” и включить ее. Все получится.
20 шпангоутов, значит нужно 20 раз нажать на кнопочку создать слой. А потом каждый шпангоут перенести в собственный слой. В Шпангоутах станет пусто, но будут 20 слоев с одним шпангоутом в каждом. Тогда все получится.
Это очень правильная мысль, будем посмотреть, пытаться 😃
Кнопка F3 включает/выключает режим Osnap (привязка к обьекту) к каким точкам(край,середина, центр, перпендикуляр, касательная и тп) прилипать а каким нет можно настроить в настройках
Надо будет вечером запробовать, спасибо, а сейчас пора бежать 😃
В Автокаде довольно сложно будет изобразить корпус из 3Д элементов, ибо возможности редактирования 3D тел весьма ограничены, это инструмент немного другого назначения. Поэтому даже ежедневно работая в акаде лет 20, с наскока я бы за 3D модель корпуса не стал бы браться, задача не на полдня точно.
Дааа… Это не Компас 😃
Хотя и в Компасе я это не умею.
Только так, несложные поделки.
Дааа… Это не Компас
Одного полу ягоды… в компасе не работаю но психология там по ходу примерно та же. вот такую то деталь и в A-CADе сделать не очень сложно.
Одного полу ягоды… в компасе не работаю но психология там по ходу примерно та же. вот такую то деталь и в A-CADе сделать не очень сложно.
Не, разнополые.
В Компасе нет слоёв и полилиний, он проще.
Акад скачал на днях, его надо знать. Пришёл, щас буду изучать 😃
Быстрее получится найти готовые чертежи с похожими обводами , чем напечатать имеющиеся .
Правда тут засада небольшая 😃
Но это от незнания (2й день юза проги), уж извини, не обессудь 😃
нужно 20 раз нажать на кнопочку создать слой. А потом каждый шпангоут перенести в собственный слой.
В 3D окне “Модель” если выбрать можно просто кликом любую линию,
то на листе не получается выбрать ничего - слои другие погасил кроме шпангоутного 😃
(благодарности администрации - разрешила gif-анимацию)
В Компасе нет слоёв и полилиний,
Чот не верится, как без слоев то это ж классика.
Быстрее получится найти готовые чертежи с похожими обводами , чем напечатать имеющиеся
Дак у человека, помимо печати кораблика, есть еще одна цель.
его надо знать.
на листе не получается выбрать ничего - слои другие погасил кроме шпангоутного
все делай в модели! а слои можно и на листе выключать, для отключения слоев нужен только инструмент “Менеджер слоев”, а он все время в меню доступен.
Чот не верится, как без слоев то это ж классика.
Ну значит я и компаса не знаю - не замечал.
Дак у человека, помимо печати кораблика, есть еще одна цель.
Не поверишь, но цель только одна, а автокад лишь чтоб её достигнуть 😃
А “надо знать” в смысле чтобы что-то сделать даже малость.
все делай в модели! а слои можно и на листе выключать
Спасибо за подсказку, отдохну немного и попробую.
нужно найти панель инструментов “размеры” и включить ее. Все получится.
Убей не знаю где и как её искать! 😃
Ну хоть и в дюймах, но поставил же уже размеры! А на другую копию того же файла ну никак!
Скопировал отсюда в справку эту (панель инструментов размеры) фразу - найдена сплошная ерунда…
Кстати уже много лет никогда не изменяю юзер-междумордий - чтобы не искать потом, чего поудалял.
И потом - стараюсь привыкать к тому (расстановка кнопок), что кем-то было создано не просто так.
Убей не знаю где и как её искать!
Тогда через меню. “Главная”-“Аннотации”, дальше если нужно меняем тип размера “линейный”=Вертикальные/горизонтальные измерения, Угловой(параллельный)= от точки1 до точки1 по прямой. Угловой=Угол и тп тд…
много лет никогда не изменяю юзер-междумордий - чтобы не искать потом, чего поудалял. И потом - стараюсь привыкать к тому (расстановка кнопок), что кем-то было создано не просто так.
Наоборот, много лет включаю основные панели которыми пользуюсь и размещаю именно так как привык. ибо отработано и привычно )) собственно в основе это размещение когда то и было по умолчанию… ))
все делай в модели!
Не так всё просто как казалось бы когда не знаешь алгоритмов девелоперов.
Всё это хорошо,конечно, только мало лишь одной команды.
Нужна ещё другая (типа “Вставить”) после выключения слоя-источника и включения вновь созданного слоя.
В противном случае “скопированное” (при пустом буфере обмена) появляется на прежнем слое в виде дубля, а не на вновь выбранном. 😃
Наоборот, … именно так как привык.
Ключевые слова.
К чему привыкнуть можно за 3 дня?.. 😃
А вот забыть что где стояло можно запросто.
Нужна ещё другая (типа “Вставить”) после выключения слоя-источника и включения вновь созданного слоя.
“Все не так!”(С)Соколов
Слой это не физическое что то. это по сути лишь свойство элемента. признак принадлежности к слою. чтобы сменить слой не нужно ни чего ни куда переносить.
просто наступить на предмет(выделить) а потом наступить на выпадающий список слоев и щелчком выбрать нужный слой. И о чудо. предмет уже оказался в новом слое!
тут про слои основы, воду пропусти и см. после 1:50
Тут важно. Если ни чего не выбрано и просто щелкаешь по слою, он станет текущим и все что создаешь оказывается в нем. Если что то выбрано. то оно переносится в этот слой, но текущий(в котором чертишь) при этом остается не измененным.
Слой это не физическое что то. это по сути лишь свойство элемента.
Ну физического на мониторе любого ПК вообще ничего нет.
Даже конфетка виртуальная. Пока не вышла с 3д принтера с пищевым загустителем вместо пластика 😃
просто наступить на предмет(выделить) а потом наступить на выпадающий список слоев и щелчком выбрать нужный слой. И о чудо. предмет уже оказался в новом слое!
Видео о том, что уже сделано - там о слоях, список которых в gif-анимации чуть выше. Дальше понял так -
В окне “модель” а не " лист" при включенных только 2х слоях (Шпангоуты и Шп20) и текущем слое Шпангоуты
левой кн.мыши топнуть на переднем шпангоуте, он “растолстеет” от “выбора”, затем в панели “Слои” нажать
кнопку “Копировать объекты в новый слой”, затем (всё в окне Модель а не Лист) в выпадающем списке листов
левой кн.мыши топнуть на название (Шп20) листа. После этого в нём же “погасить” лист Шпангоуты.
Правильно?
Ничего не вышло, шпангоут никуда не перенёсся, остались все, где были.
А если пропустить нажатие ненужной кнопки “Копировать…”, то всё окей 😃
Пойду пилить фанеру! Спасибо от души 😃
нажать кнопку “Копировать объекты в новый слой”
если скопируешь в новый слой то останет в старом и будет портить кровь )) А если просто присвоить новый слой то все ок ) копировать нинада!
при включенных только 2х слоях
это не обязательно. можно хоть все держать включенными. кстати если переносить из включенного слоя в выключенные, то все прекрасно пропадает из вида ) и понимаешь что уже ушло а что пока осталось )
Пойду пилить фанеру!
Удачи )
если скопируешь в новый слой то останет в старом и будет портить кровь ))
Да с удовольствием скопировал бы по одному в каждый новый, выключив потом общий Шпангоуты.
Только кнопка не работает - слой дестинашн остаётся пуст. Ну да ладно, сохранил файл c другим именем.
С размерами так ничего не вышло… Но это, может, объяснения кому-то ясные, а для меня их не хватает… 😃
Дел и других полно, поэтому примерно через месяц планирую потрогать то, что накидал 😃
И вообще в фришипе задавал размер 0,2500 метра, а получается совсем не тот - 223.
Но меньшее значение скорей всего на толщину обшивки, в принципе пойдёт.
Второй лист создал для “вида сверху”, а у кораблика длина почти как ширина. 😃
Косяк огромный для акада.
Поскольку все размеры не истинного “тела”, а “ВПИСАННЫЕ” в лист - хреновина выходит.
Да черт с ними с размерами, в панели “Вывод”, в диспетчере параметров листов
при выставлении масштаба 1:1 - с листа всё сразу пропадает…
И вручную там масштаб задать нельзя.
А где возможность подобрать масштаб вручную чтоб понять, какой размер был передан с фришипа…
И как потом на четырёх листах один фрагмент 1:1…
Да, совсем он не простой, этот акад 😃
