Новый FPV-шлем Eachine VR D2
Только контролер там другой! А матрица чуток похуже
Вот кто-то контроллер ищет, а мне сама матрица нужна. Появилась вертикальная полоса в 1px по центру экрана.
Перерыл весь Aliexpress с eBay, но видимо что-то не то ищу.
Подскажите, где купить эту самую матрицу на замену ?
Напишите в техподдержку, должны выслать. У меня тоже вертикальная полоса появилась, но на самом краю экрана справа. После обращения, мне ответили, что выслали плату DVR и матрицу. Посылку ещё не получил…
Цитата Сообщение от nox007 Посмотреть сообщение Смотрите что нашёл! Что думаете? Думаю ничего путного , ищим в поиске head magnifying glass И видим наборы бинокулярный линз , но они все стандартного увеличени от 1 до 3.5 если нужно больше то сочетания 2 линз что в нашем случае не приемлемо так как края будут слишком размыты
Не стал бы утверждать. Для меня получилось идеально максимальная линза, и в отличие от френеля она не искажает картинку. Для жены подходит та, которая 1.8Х. Ей и френель подходил, а мои глаза с ним не фокусировались ни как. Кстати линзы из этого набора имеют переменную кратность от 3.15 до 4Х в оптике проверял, может из за этого маленькие искажения.
Сегодня получил двр версии 1.4 еще не ставил. Кому ни будь еще пришло?
Всем привет! На днях стал обладателем этого шлема, заказывал на Али. С Бангудом вышла заминка не хотели высылать писали backorder хотя на сайте товар был в наличии. Деньги вернули достаточно быстро! Ладно речь не об этом сейчас 😃
Я хотел спросить почему у меня не сохраняются настройки яркости, контраста, и др.? Именно на самом мониторе в меню, после выключения питания настройки сбрасываются на дефолтные 50%? В меню DVR все в порядке, сохраняется разрешение и др. У всех так? Прошивку ставил последнюю, скачивал с Бангуда, хотя она скорее всего и была, т.к. при работе шлема и записи DVR телеметрия на экране не пропадала… Почему все жалуются на брак, как понять какая версия платы?
А это небольшое сравнение со старым Quanum 1-ой версии) ну и монитором Eachine LCD5802S
Также вырезал и подклеил мягкий поролон как видно на фото, засветов теперь нет) И переделал питание шлема под разъем JST теперь использую шлем с более легким 2S акком 53г вместо 95 стандартного. Стандартный разъем не понравился плохим и ненадежным контактом, чуть повернул-крутанул его и питание на мониторе пропадало! Поэтому и перепаял разъем:)
Всем привет! а есть ли плата двр , которую шлют взамен плохой в продаже? А то покупал шлем с рук, думаю врядли с банга вышлют новую просто так))
Получил недавно шлем. Только заметил, что очень сильно греются платы внутри. Разъемы под антенны градусов под 50-60. Карточку вытаскиваешь - такая же горячая. У всех так?
Видео не пишется на медленную карточку 6-го класса. Вне зависимости от выбранного разрешение качество записанного очень паршивое и видео обрезано как раз где у меня на OSD координаты GPS. Радует только хорошая картинка и качетство приема.
Интересно в новой версии платы DVR пофиксили только баг с черными полосами или всё остальное?
и видео обрезано как раз где у меня на OSD координаты GPS
Так прошейтесь последней версией прошивки с сайта - устраняет данный баг.
Если сейчас заказать шлем на банге,то он уже будет с новым ДВР ?
ТОлько сегодня забрал с почты свой вр д2…
У меня ведь тоже етсь эта проблема с мерцанием на записи?
www.youtube.com/watch?v=MqOmQOHMuDw

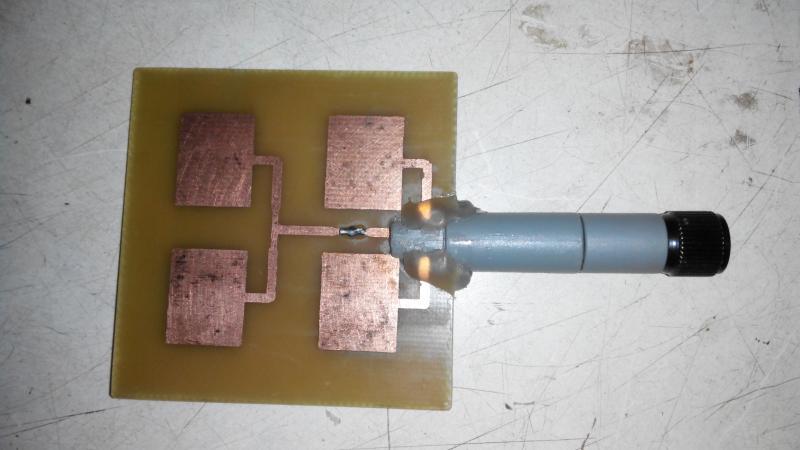

и кстати кто нить может подсказать вот такая патч антенка будет ли лучше родной:
патч антенка
Лежит пара патчей китайских. Кривые … косые. Что-то ловят … но фигово
Вот эта антенна для правозакрученных клеверов получше будет
ru.aliexpress.com/item/…/32573576631.html
Клевера aomway тоже неплохие.
А патчи ругают. В соседней теме тестировали
у этой антенны диаграма направленности узкая чутка в сторону отлетишь и пипец, но принимать должна дальше чем патч
До этого шлема летат на бомж наборе RC832 + монитор (впоследствии кванум 2) + самодельный патч. Так вот патч ловил даже слегка из-за спины (хотя и не должен был по идее) на остальных антеннах просто беда была с сигналом
у этой антенны диаграма направленности узкая чутка в сторону отлетишь и пипец, но принимать должна дальше чем патч
До этого шлема летат на бомж наборе RC832 + монитор (впоследствии кванум 2) + самодельный патч. Так вот патч ловил даже слегка из-за спины (хотя и не должен был по идее) на остальных антеннах просто беда была с сигналом
А можно фотку с другой стороны и размеры?
ТОлько сегодня забрал с почты свой вр д2…
У меня ведь тоже етсь эта проблема с мерцанием на записи?www.youtube.com/watch?v=MqOmQOHMuDw
и кстати кто нить может подсказать вот такая патч антенка будет ли лучше родной:
патч антенка
У Вас проблема с мерцанием а у нас не мерцание а черный экран. Возможно у Вас уже правильный ДВР стоит.
просто пока не разбирал чтобы глянуть что там за версия двра стоит
А можно фотку с другой стороны и размеры?
с другой стороны медь
Все по изготовлению в архиве: yadi.sk/d/dme4ca3OxyXDL
Я делал по лазерно-утюжной технологии
с другой стороны медь
Спасибо огромное!
Технологию такую не знаю, сделаю по своей.
Я так понимаю медь на обратной стороне к “земле” припаивается а 4 квадратика к центральной жиле?
Спасибо огромное!
Технологию такую не знаю, сделаю по своей.
Я так понимаю медь на обратной стороне к “земле” припаивается а 4 квадратика к центральной жиле?
все верно
Технология простая до нельзя:
Распечатываем картинку на лазерном принтере, ложим на медь и греем утюгом (тонер приклеивается к меди), отдираем бумагу и травим - это вкратце.
Есть нюансы:
- Бумагу лучше брать из глянцевого журнала, можно так же печатать на факсимильную, или на гладкую подложку от китайских самоклеящихся обоев с маркировкой 333, но мне больше нравится журнал.
- Печатать лучше оригинальным тонером после заправки как правило получается хуже.
- Ну и по нагреву я пришел к такой технологии: накрываем текстолит листиком бумаги кладем утюг и греем секунд 40 потом убираем бумагу и кладем на медь распечатку (она сразу же прилипает) и быстро разглаживаем ее руками в перчатках (потому что горячо), потом подогреваем еще немного и снова приглаживаем. После остывания кладем плату с бумагой в воду на какое то время и счищаем руками размокшую бумагу.
Есть еще технология с фоторезистом должно получаться качественнее, но я не пробовал
все верно
Технология простая до нельзя:
Жесть! )))))
Я уж по свойски…
Распечатаю картинку на принтере, приклею к текстолиту, вырежу по контуру ножичком, покрашу лаком жены, положу плату в воду, сниму бумагу и т. д. )))))
Жесть! )))))
Я уж по свойски…
Распечатаю картинку на принтере, приклею к текстолиту, вырежу по контуру ножичком, покрашу лаком жены, положу плату в воду, сниму бумагу и т. д. )))))
Жесть это фоторезистом платы делать там плата опрыскивается специальным спреем (или клеется спец. пленка) и просвечивается через распечатанный на прозрачной пленке рисунок ультрафиолетовой лампой с определенной длинной волны. То что засветилось остается, остальное смывается (или наоборот)
ЛУТом я платы под ATmega128 делал. Дорожки 0.3 мм. Точность очень высокая, а ножиком это на Манькин глаз ИМХО. Рекомендую попробовать ЛУТ минимум усилий при хорошем качестве. Тонер хорошо смывается ацетоном. И не забудь при любом способе почистить медь хотя бы самой мелкой наждачкой, а то и лак держаться не будет.
з.ы. плату распечатывай в программе Sprint Layout. Файл с расширением .lay
Не проще обвести под копирку и закрасить лаком что останется , а остальное вытравить
Если бы было проще никто и заморачиваться с другими способами не стал =)
можно прикинуть трудоемкость:
- распечатываем
- обводим под копирку
- красим и ждем высыхания
- правим все неточности ножиком потому что точно покрасить 100% не получится
- подкрашиваем то что срезали лишнего ножом потому что мы рука может дрогнуть при подчистке
и еще вопрос насколько точно мы обвели под копирку
я таким способом платы в 98 году рисовал =)
А ЛУТом:
- распечатал
- погладил
- смыл бумагу
и никаких погрешностей от дрожания рук а СВЧ погрешностей не терпит
