Я бы посоветовал слазить в отдел самодельной электроники, тема
Контроллер бесколлекторного двигателя
и скачать пару готовых проектов на Атмеле, с платой и со всеми делами.
ммм угу токма там все как то дюже на моделизм расчитано да и прошивку в исходниках я не видел
Связался с токарем - обещал вырезать и цанговый патрон типа ER11 и цанги, и сам патрон шпинделя за весьма скромные деньги. Промышленность у нас стоит, люди беруться за любые мелкие заказы.
Правда он задал сначала коварный вопрос - а есть ли у меня знакомый термист дабы закалить и отпустить инстр. сталь/нержавейку для получения тужной упругости цанги? И действительно, один товарищ у меня есть на примете, свяжусь с ним.
Наивный вопрос - а самому качественно закалить/отпустить нереально? Есть тестер Protek 608 с термопарой до 1000 градусов.
Материал, допустим нержавейка “техничка”…?
мне кажется что ваш токарь слегка переоценивает свои силы или не ценит свое время - imho дюже сложно цанги с такой точностью делать или дюже дорого (для не потокового метода) - пожалейте токаря 😃 купите в известной вам интернет барахолке 😃
ok 😃
оффтоп: как ваш станочек с магнитным слайдером поживает? 😃
увы не имею возможности не дремель ни проксон не тем паче кресс - шумят они дюже сильно - супруге предвижу не шибко понравится да и мне тоже - ремонт тока недавно перенес 😃
не хочу спорить но предпочитаю сначала крепко подумать - а потом уже чето делать - к сожалению с механикой мне кажется так оно как то попрактичнее будет - ибо переделка будет стоить отдельных денег да и не спортивно 😃
тем паче детальки токмо ехать ко мне начали - значит пока можно над електроникой подумать
естественно заморачиваюсь (я знатный извращенец 😃 )
- при условии что я нахожусь рядом со станком…
- я и не говорил что я ЧПУ станочник 😃 - у меня все еще впереди и именно по этому такие данные мне будут крайне интересны чтобы следующая заготовка и фреза не пошли в утиль
- ну тут тот же пункт 2 (плюс некоторые соображения которые не хочу пока писать дабы камнями не закидали по причине моей чайниковости)
просто насколько я понял - все ограничиваются механникой - а далее ставят некий стандартный набор и вперед. мне хочется большего. все вышесказанное не претендует на правильность и является моим личным ИМХО 😃
ммм - а вертолетный регулятор с гувернером умеет показывать то что:
- вал патрона вышел на заданную частоту вращения и можно резать
- ошибки (ну тупо - не крутится вал - чето гдето застряло 😃 )
- то что вал не может выйти на нужную частоту и какое время не может выйти на частоту
Господа - пока у меня идет патрон - может ктонибудь подскажет схемку управлялки бусколлекторным движком - с учетом того что он (движек) - будет без датчиков холла - хочу творчески передрать на atmeg’у
кажется мне что шибко сильные биения будут - отчего патрон под цангу не заказали? коли уж ебеем пользуетесь - цена бы не намного выше была - а плюшек по точности больше )
ну на начало(експериментально) можно и китайские поставит за 50 руб штука, skf 7204 стоят уже 700руб штука, о скоростных прецензионных боюсь даже и думать по цене - тогда я думаю уже всяко лучше на ебее купить шпиндель )
примером может быть конструкция что вывесил Марат в 20 посте там таки подшипники жестко связаны с патроном
И все таки : как ось в подшипниках держится? 😃
ммм - подозреваю что в натяг - если вы про стандартный патрон ER
эээ - может всетаки радиально-упорные найдете - дело конечно не мое но сломаете моторчик ) … хотя может и не сломаете
kreitzz а што за это за подшипники такие? радиально-упорные или как?
Марат - и как вам ваш вариант? сколько оборотов в минуту? не греется ли? что фрезеруете?
Baha - а конструктив можно рассказать - ну там подшипники какие и сколько … 😃 ? какие обороты, как часто подшипники меняете?
kreitzz - мысли читаете - я как раз на атмегу гляжу и думаю как красиво можно дисплейчик подцепить для тахометра + еще некие фички (ну там сигнал о том что шпиндель нужные обороты набрал и пр)
Алексей_000 - спасибо большое! некоторые вещи стали более понятными )
в принципе чем регулировать - дело второе - щас некоторые хахаряшки на ебее заказываю - может через месяцок выложу чтонибудь похожее на шпиндель
ясно - подскажите плиз - а вот у етих контроллеров обратная связь есть по кол-ву оборотов?
скажите - а такие обороты для пластика реально нужны? Я сейчас экспериментирую с мотором от старых винчестеров (из блинов которых делали раньше антенны). Обороты замерить нечем - думаю в районе 5000-6000 тыщ. Пластик жует весьма успешно. Когда мотор разгоняется быстрее (подаю вместо 60в - 100в), качество реза ухудшается. Может просто начинает подплавляться.
увы - только сам чайник в данных делах - только начинаю еще 😃
вот тут люди долго обжевывали данную тему - может чем поможет
ммм - не нашел там к сожалению чего либо походящего на половинку муфточки - скорее всего выточить на заказ будет проще - ибо там шибко точность не нужна
а о отдельных подшипниках всетаки подумайте - жалко же моторчик )
хм - тоже думаю о таком шпинделе - но только с применением парочки радиально-упорных подшипников - имхо жалко моторчик

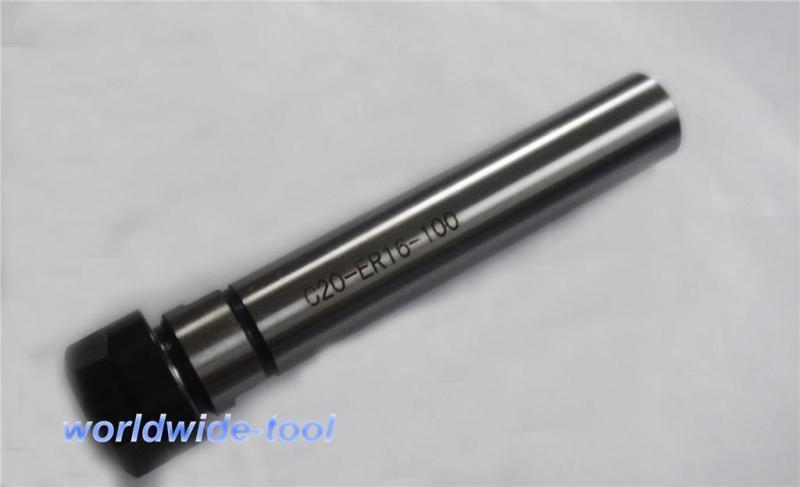

планирую прикупить вот такую штучку
и на нее сверху мотор через муфту нежесткую дабы сберечь подшипники моторчега повесить
реализации подобного гдето здесь видел
щас кстати появились моторчики со сменными валами - можно заморочится и выточить вал с кончиком муфточки
как то так - буду с интересом следить за Вашими успехами - так как сам планирую озаботится гдето через месяц (пока с ебея хахаряшки придут)
