Все для нищербродо-ФПВ. Часть первая (РУ линк)

Подписался, очень интересно!

Константин, спасибо за подробный обзор.
Есть вопрос по передатчику.
Получается, Вы запитали Vcc всего RFM23BP (либо только выходного транзистора) от 5.8V, а процессор atmega328p от 3.3V?
Вопрос: Вы как-либо согласовывали цифровые выходы RFM23BP со входами atmega328p, или же в этом нет необходимости.
Не могли бы Вы поделиться печатной платой для Вашего передатчика?

Да, питание на RFM23 поступает на Vcc вход, а атмега через встроенный стаб получает питание 3.3 вольта, и соответсвенно сигнальные уровни тоже идут на 3.3 вольта. никакого согласования не нужно, наоборот в том то и фишка, что питание разное. просто по даташитам РФМки пишут, что эти сигнальные уровни должны быть 3.3В. печатку добавил в пост

Если шить OpenLRSng, то какое устройство из списка указывать для передатчика и приёмника?

передатчик - по схеме KHA, да и по приемникам я писал, написано первій - #5, второй - #3

Точно, проглядел.

Костя, а пост “Ретранслятор РУ для нищебродов” будет?

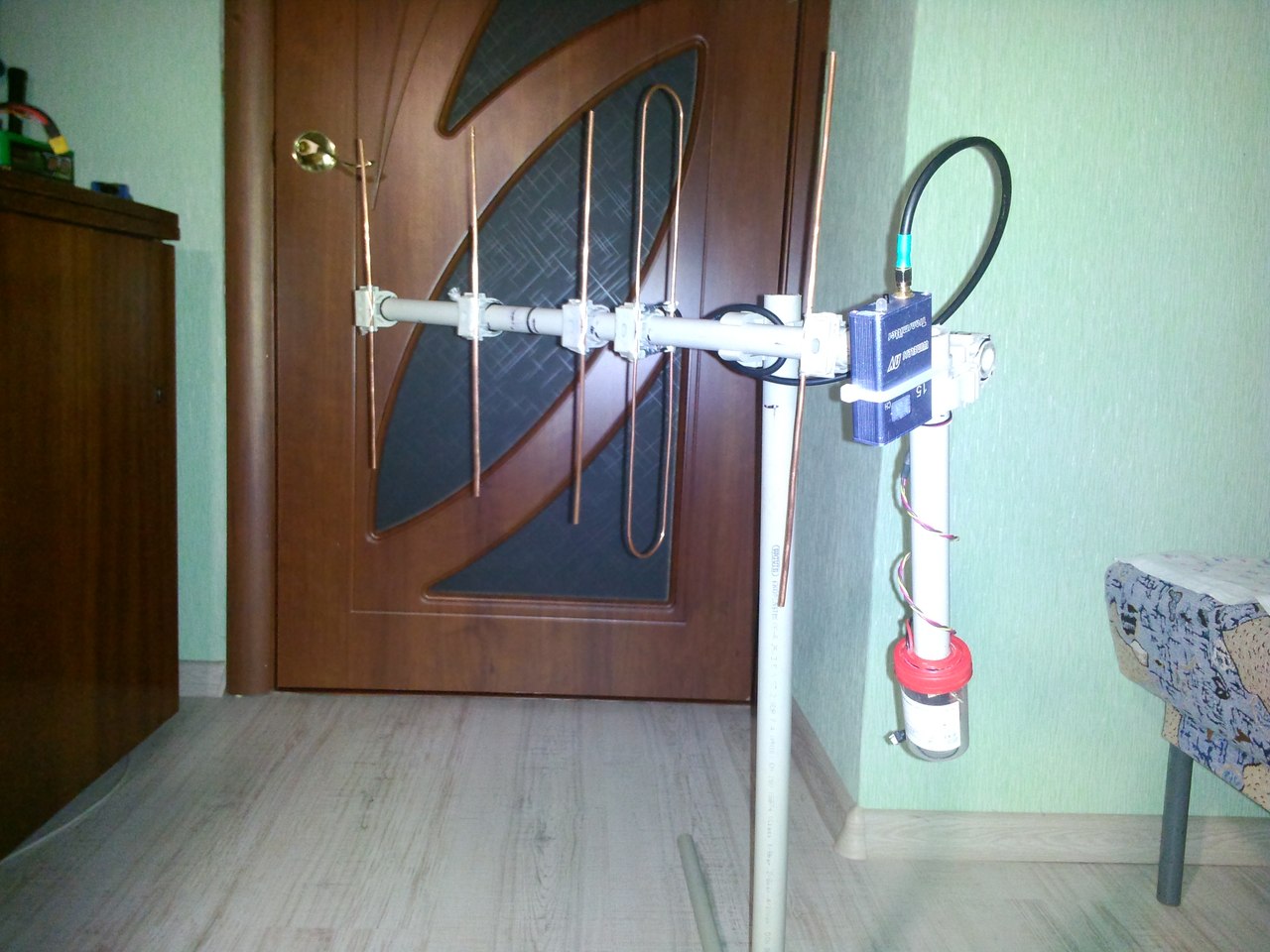

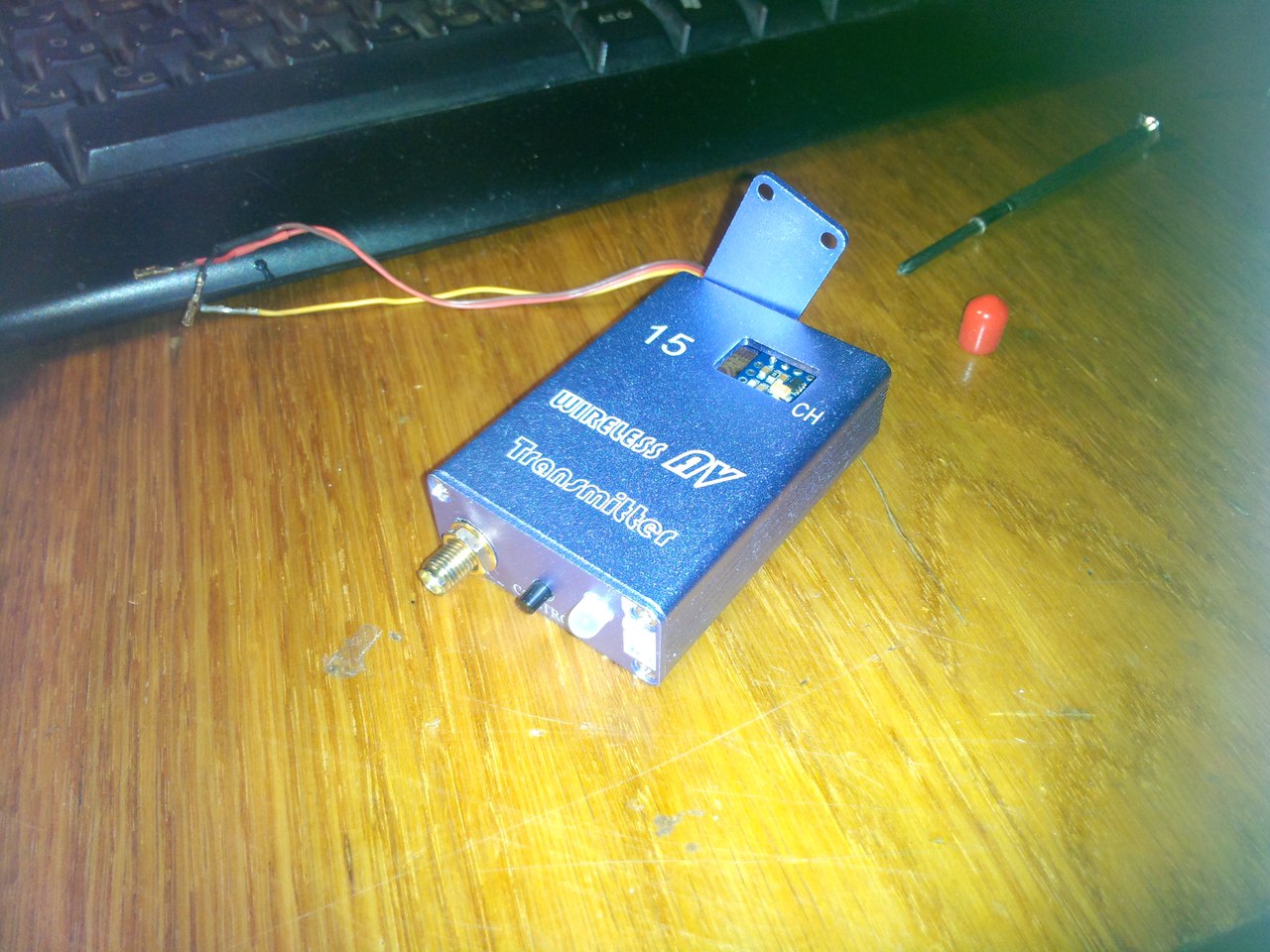

так там все предельно просто, не о чем писать. Палка, на которой с одной стороны приемник с выходом PPM а с другой передатчик к которому этот PPM подключается. Ну и антенны по потребности

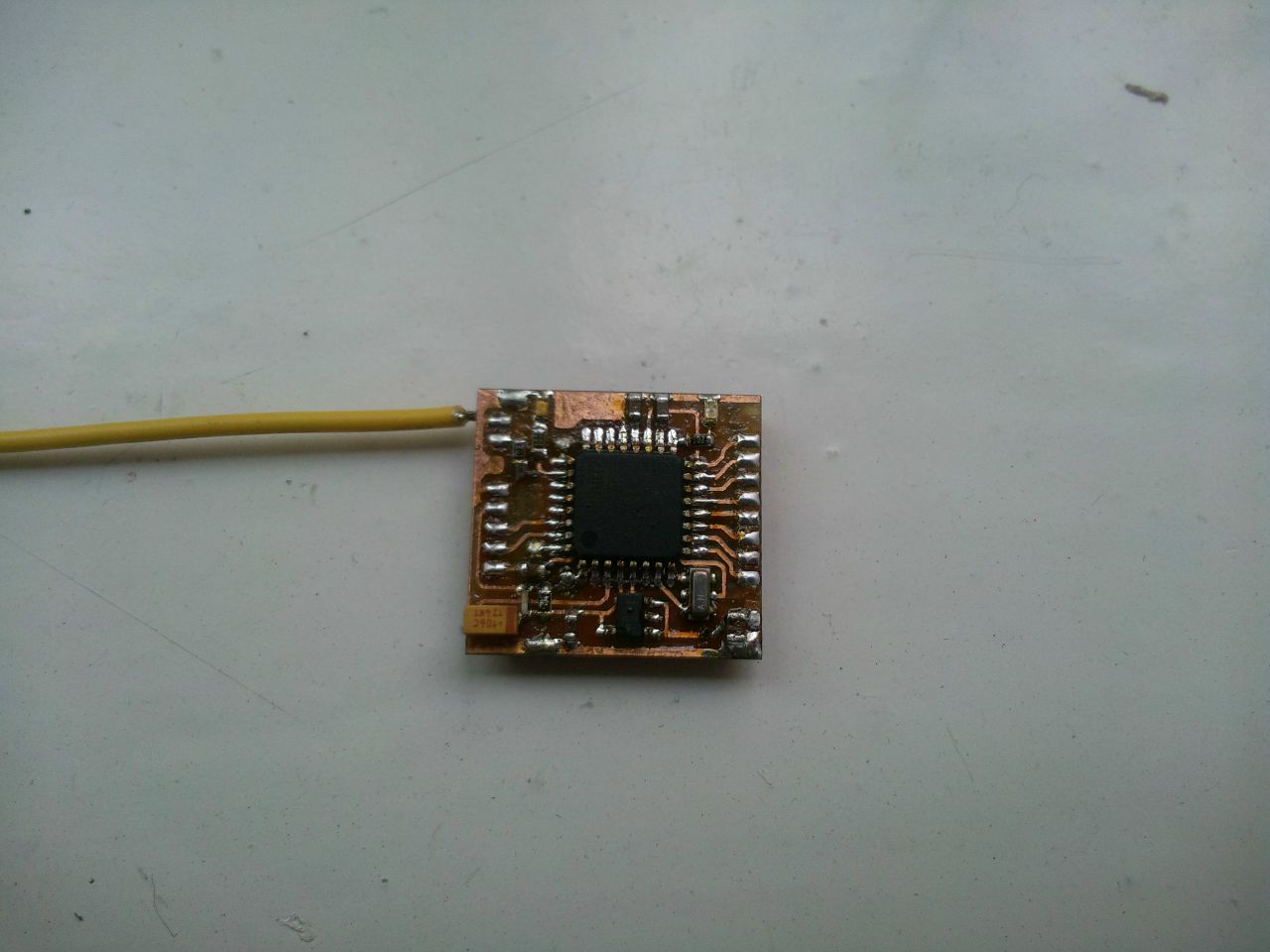

А где бы такой миниатюрный приемник в готовом виде прикупить? не скажете?

нигде. только собирать. у китайцев можно заказать печатных плат, такого набора хватит на долго. так-же из этого приемника можно сделать тигромаяк

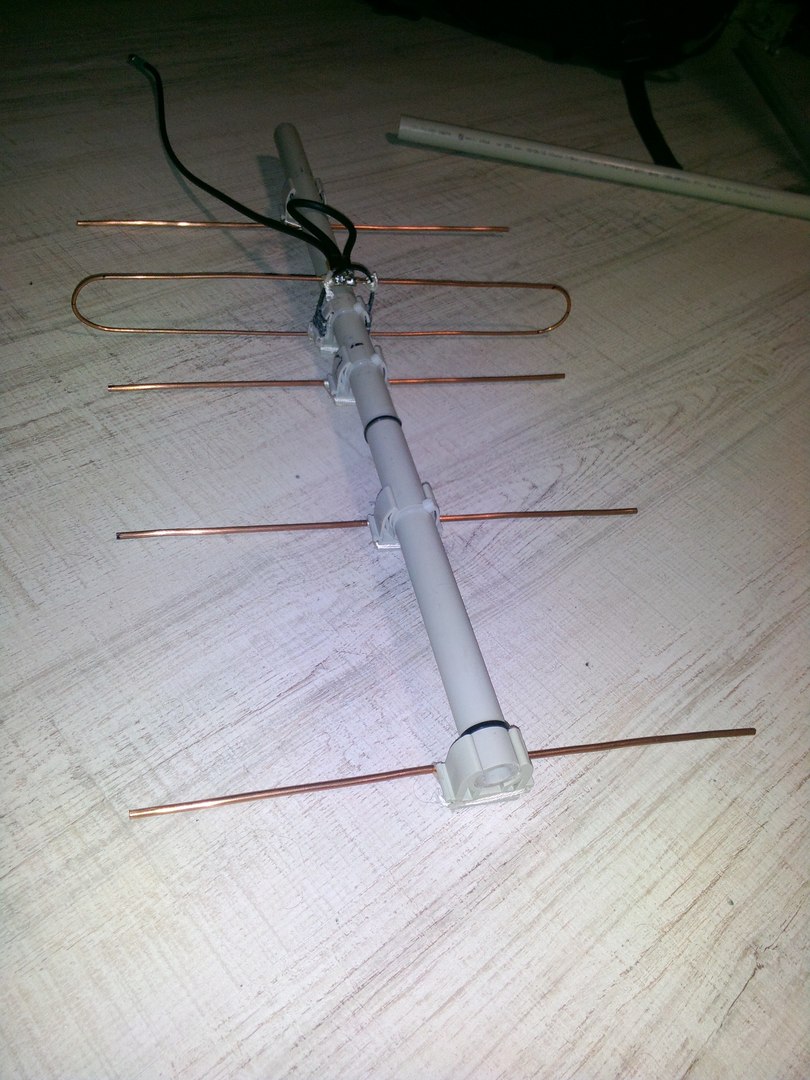

Про петлю на трех элементной Яге можно подробнее? На чертеже ее нет. Или не видно.

я вот думаю получится ли сделать передатчик на си 4432 ,или нет и какое растояние можно покрыть с простыми диполями из двух усов на четверть волны на приемнике и передатчике?
если не получится 5-10 км на си 4432.то я буду брать рфм23пб

нигде. только собирать. у китайцев можно заказать печатных плат, такого набора хватит на долго. так-же из этого приемника можно сделать тигромаяк

Или пропустил или не написано… Второй вариант приёмника на каких элементах собирается?

тех же сишках

тех же сишках

Я просто увидел печатку самодельную и на ней детальки. По этому и спросил (может надо подкупить, если этот модуль лучше готового который в первом варианте). Это вам всё на столько понятно, что уже аллергия наверное, а … так не всем, к сожалению )

п.с. я верно мыслю, что это всё можно посредством “колдовства” запустить на готовой аппаратуре (в моём случае флайскай) 2.4Г ?

Скажите, у одного продавца вроде одинаковые модули… Или есть отличие?
www.aliexpress.com/item/…/32776459114.html
1шт.

И
www.aliexpress.com/item/…/32367586737.html
2шт (но всё равно дороже выходит чем в первой ссылке 2шт) Ведь нам надо 2 модуля?

Модули вроди одинаковые, но вторые просто с контактной площадкой, которая нам все равно не нужна. Я бы первый вариант брал

Модули вроди одинаковые, но вторые просто с контактной площадкой, которая нам все равно не нужна. Я бы первый вариант брал

Всё понял. Заказал…
эх… нагадал я себе еще одну головную боль )) Постижение неизведанного.😒
И всё ради увеличения дальности хотя бы до 500м в городе…

Блин… “Си” уже на подъезде, а RFM23BP то я не купил… вот тормоз… Сижу жду, паяльник разогрел паять ))

Ксати снова тот же вопрос про второй вариант приёмника, где на самодельной печатке. Детали там откуда берутся? С Сишки чтоли? Или не ломать голову и попробовать сделать первый вариант, готового модуля?

На втором приемнике детали отдельно покупаются, ну или с ардуине вместе с командой. Там в принципе просто обвязка ардуины. Для начала лучше собрать первый вариант и с ним поиграть, а потом уже делать на отдельной плате

я вот думаю получится ли сделать передатчик на си 4432 ,или нет и какое растояние можно покрыть с простыми диполями из двух усов на четверть волны на приемнике и передатчике?
если не получится 5-10 км на си 4432.то я буду брать рфм23пб

Так а что передатчик можно и на модуле “си” сделать? А то я РФМ сразу то не заказал, а купил 2шт “сишки”.

Для начала лучше собрать первый вариант и с ним поиграть, а потом уже делать на отдельной плате

Спасибо. Так и попытаюсь сделать.
Завтра углублюсь в опыты, как с почты заберу эти “Си”.😒

Ещё вопрос… У приёмника ппм, получается, для управления нужно использовать именно ппм? Это сколько каналов? И самое главное - а как это всё увязать с обычным пультом (в моём случае флайскай)? Вешать передатчик на пульт типа бустера?

п.с. по подключению вроде понял - обычный приёмник коптера вешаем на передатчик сделанный (ставим рядом с собой или на треногу), который передаёт уже на приёмник сделанный. Же да? Хотя на вашем фото своя антенна принимающая в передатчике… запутался.

п.с. на рцгрупсе сейчас посмотрел, на той же Cишке и передатчик сделать можно? не пробовали? РФМ модуль был выбран для бОльшей дальности?

Скажите, в схеме передатчика, транзистор обязателен? У меня на ардуинке пьезо и так пищит нормально (правда поставил от материнки компа).
Резистор на ППМ входе или выходе должен помочь от непонятного поведения каналов (в теме по лрс спросил, но ни кто не знает, у меня настройка диапазонов полётных режимов не адекватная)?

По идее он для того, что бы сильно не нагружать выходы половины милашкой. Помоему там не больше 50мА допустимо. На счет поведения каналов - без понятия

Не могу разобратся с рссиай микро осд spr f3 inav 1.7.3-1.8.либо 0 либо 100% нет плавной настройки.мануалов под такую конфигурацию нет .есть либо под апм либо ру навороченое в тех случаях все просто пашет.и схему из резюка и кондерика паял не помогает.кто че посоветует.былоб здорово разобратся с рссиай.приемник на сишке

Не могу разобратся с рссиай микро осд spr f3 inav 1.7.3-1.8.либо 0 либо 100% нет плавной настройки.мануалов под такую конфигурацию нет .есть либо под апм либо ру навороченое в тех случаях все просто пашет.и схему из резюка и кондерика паял не помогает.кто че посоветует.былоб здорово разобратся с рссиай.приемник на сишке

Я пока настроил на “инжекцию” сигнала в пвм. Не знаю, на сколько точно будет, но по крайней мре не 100-0% показывает. После пробы расскажу был ли толк.
Других вариантов не нашёл. Позже ещё помучаю спрф3 ево, там есть пин отдельный на рсси.

Интересно точность отображения сигнала рссиай в процентах .и как spr f3 получится подключить

Не подскажешь, что куда в калькуляторе по антенне яги вводить? Я просто вообще далёк от этих терминов да еще на английском, скачал калькулятор, а кроме директора и частоты не пойму куда что.😇
Хотел биквадрат сделать (Харченко), но блин, это ппц какой лопух/парус получается.

можно и вот так

не плохо. Это так же, по схеме первого сообщения?
В смысле по первой схеме. Я пока так и не дождался модуль рф… достала почта. Прибыла в страну 28 октября и пропала… жесть. На сизках пока летаю когда время есть. Пришлось яги делать антенну, иначе дальность вообще детская )

всё верно ! схема из 1 поста. только регулятор линейный на LM317T . пришлось модифицировать и проставить регулятор LM317T на радиатор .теперь тепленький чуть

ну и наклепал себе приёмников тоже

Классно! Это на си или на рфм приёмники? Выводы на печатке разведены, что так красиво?

собрано всё на рфм .си говярят не очень по чувствительности. жалко термоусадку снимать …ну ладно! как видно монтаж печатно навесной ))

Жуть как выполнена ВЧ цепь.
Пример- как делать нельзя…

😃 столько проводов и резисторов… да и модуль как буд-то другой. У меня как на фото сверху, с одной стороны только паял выводы…

п.с. а куда столько резисторов то? Я напрямую из ардуино вроде воткнул в ПК коптера… Один резистор на входе сигнала вроде (не помню уже)

Жуть как выполнена ВЧ цепь.
Пример- как делать нельзя…

знаю… и что же мне теперь 0.5 см коаксиал надо паять и в корпус всё экранировать? уж лучше чем в оранжах и хавках. на приёмниках не желательно конечно так делать но иногда допустимо . вот передатчик другое дело там всё коаксиально и герметично))

😃 столько проводов и резисторов… да и модуль как буд-то другой. У меня как на фото сверху, с одной стороны только паял выводы…

п.с. а куда столько резисторов то? Я напрямую из ардуино вроде воткнул в ПК коптера… Один резистор на входе сигнала вроде (не помню уже)

в приёмнике 11 резисторов всего. 9шт по 1 ком на входе сигнала гребёнки и 2 на LEDах плюс стабилизатор 3.3в на AMS1117 . на приёмнике модуль rfm22b на передатчике rfm23bp. монтаж конечно аццкий!

да и модуль как буд-то другой. У меня как на фото сверху, с одной стороны только паял выводы…

Это РФМка. на ней выводы совсем не так расположены, как на СИшке

собрано всё на рфм .си говярят не очень по чувствительности.

мне кажется, это теоретики расписывали. по факту на сишках на приеме я летал очень долго и они нормально работали. правда пришлось от них отказаться, когда перешел на байчи, т.к. были проблемы с приемником, но впринципе по отзывам, они вполне решаемы

Добрый день уважаемые господа. Ни у кого нет лишней платы для изготовления передатчика iZi LRS ? Очень необходима одна платка. Готов приобрести с оплатой всех ваших затрат.

в приёмнике 11 резисторов всего. 9шт по 1 ком на входе сигнала гребёнки и 2 на LEDах плюс стабилизатор 3.3в на AMS1117 . на приёмнике модуль rfm22b на передатчике rfm23bp. монтаж конечно аццкий!

понятно. а резисторы нужны или желательны?

Это РФМка. на ней выводы совсем не так расположены, как на СИшке

мне кажется, это теоретики расписывали. по факту на сишках на приеме я летал очень долго и они нормально работали. правда пришлось от них отказаться, когда перешел на байчи, т.к. были проблемы с приемником, но впринципе по отзывам, они вполне решаемы

Вероятно вы правы. У меня обрыв связи, вероятно просто из-за передатчика на сишке + антенна яги сделана похоже абы как. В калькуляторе так и не разобрался. В итоге расстояние между деталями по одному совету вышло везде одинаковое. Хотя на 1,4км всё же отлетал, а по сторонам метров до 500-600 брало иногда.

там одинаковое расстояние никак не может выйти. помоему в кальке ничего очень сложного не было. я относительно легко разобрался с гуглопереводчиком. там же, помоему и задавать особо нечего. выбрал, какие трубки дирректоров и рефлектора (квадрат или круг и размер), то-же для фидера, частота и тип использоваемого кабеля. есть лампочкотестет, а лучше показометр напряженности поля? делается относительно просто на миллиамперметре

там одинаковое расстояние никак не может выйти. помоему в кальке ничего очень сложного не было. я относительно легко разобрался с гуглопереводчиком. там же, помоему и задавать особо нечего. выбрал, какие трубки дирректоров и рефлектора (квадрат или круг и размер), то-же для фидера, частота и тип использоваемого кабеля. есть лампочкотестет, а лучше показометр напряженности поля? делается относительно просто на миллиамперметре

Ну это специалисту… А я не понял, что за диаметры куда что, между чем расстояния.
По этому нагуглил позже типа схемы, рассчитал по ней загибы углов и собрал. Но по той схеме (сейчас уже и не найду), расстояния одинаковые оказались 😃
Я еще несколько раз с вашими фото сравнивал но вопрос остался на тот момент без ответа, так что теперь так как вышло (разве что двигать то я их могу, но пересчитывать вряд ли получится.

Ура! рфм23 приехала… почти 3 месяца ждал… жесть. Ну теперь, надеюсь, полетаем ))

Можно вопрос? Нет какихто подводных камней по прошивке с рфм23? Не могу сбиндить ((( Кое-как прошился сначала (пришлось ардуино менять безвременно усопшую), а теперь не биндится хоть тресни. Все параметры рабочие (из сохранённого конфига), приёмник пробовал перепрошить в передатчик - модуль жив, а биндиться не хочет гад.

Всё победил. Печатку кое-как сделал, всё перепаял и теперь всё биндится и работает. Видно на макетке сильные помехи с ума сводили ардуинку.

Куда мир катится? Эт уже готовые модули под ардуинку? ru.aliexpress.com/item/…/32807353715.html?traffic_…

Здравствуйте. Два дня мучаюсь с прошивкой передатчика. Программа для прошивки - Open LRS Configurator
При подключении к разъёмам Arduino Pro Mini программа выдаёт следующее сообщение:
48:46 – Running - OS: Windows, Chrome: 63.0.3239.132, Configurator: 0.54.1
16:48:46 – You’re using an old version of openLRSng - Configurator. Please update so you can benefit from recently added features and bugfixes.
16:48:55 – Порт открыт успешно, пробуем соединяться! ваш ID: 1
16:49:06 – Связь установить не удалось в течение 10 секунд, соединение прервано
16:49:06 – Порт успешно закрыт
16:49:53 – Облом не могу открыть порт
16:50:03 – Порт открыт успешно, пробуем соединяться! ваш ID: 2
16:50:13 – Связь установить не удалось в течение 10 секунд, соединение прервано
16:50:13 – Порт успешно закрыт
16:50:18 – Порт открыт успешно, пробуем соединяться! ваш ID: 3
16:50:29 – Связь установить не удалось в течение 10 секунд, соединение прервано
16:50:29 – Порт успешно закрыт
Не могу понять в чем засада? Пробовал разные платы Arduino Pro Mini , разные адаптеры и разные программы загрузчики прошивок, ситуация аналогичная. Пересмотрел весь YouTube, ситуация не прояснилась. Больше чем уверен, что проблема решается довольно просто. Вот только знать бы как?

Здравствуйте. Два дня мучаюсь с прошивкой передатчика.

Конфигуратор не пробовали обновить? Вроде сложного ничего с гугла поставить.

Далее по прошивке: У меня даже просто ардуинка, без пайки сишек и рфм прошивается с первого раза. Даже с родным загрузчиком. Проверяйте соединение.
Блинк какойнить заливается в ардуинку?

п.с. ну и скрины конфигуратор куда что нажимаете не помешают. Сложно нынче без экстросенсорных способностей 😃

Куда мир катится? Эт уже готовые модули под ардуинку? ru.aliexpress.com/item/…/32807353715.html?traffic_…

А не взять-ли мне на пробу…
А какой версией прошивки шить такой бутерброд?

А не взять-ли мне на пробу…
А какой версией прошивки шить такой бутерброд?

Ну если там разводка как на схеме в первом сообщении (где картинка с рцгруппса), то прошивка №5 UHF чего-то там 6ch
Я просто случайно увидел эту платку, китай уже с пинами готовыми шпарит (насаживаем на ардуинку и запаиваем и вроде всё), что и удивило 😁
Больше написал в надежде, что кто-то разбирающийся в схемотехнике подскажет, простая сишка это под эту прошивку или под другую прошивку, типа “байчи”.

прошивка №5 UHF чего-то там 6ch

А чего так мало? Всего 6 каналов? PPM вроде 9 умеет?

Больше написал в надежде, что кто-то разбирающийся в схемотехнике подскажет, простая сишка это под эту прошивку или под другую прошивку, типа “байчи”.

Ну это вообще не для RC конкретно сделано. Это вцелом для рукоделок на Arduino. Подразумевается, что и как туда прошить и как это использовать - проблемы пользователя.

А чего так мало? Всего 6 каналов? PPM вроде 9 умеет?

Ну это вообще не для RC конкретно сделано. Это вцелом для рукоделок на Arduino. Подразумевается, что и как туда прошить и как это использовать - проблемы пользователя.

Я написал название прошивки, а не кол-во каналов.
А для чего оно создано мне, по большому счёту, не важно ) Главное где и как использовать. И вопрос по этому такой возник. Как и что шить не вопрос, вопрос подходит ли она по разводке пинов.

Не встанет оно на Arduino.
Это для макеток, или печаток c собственной разводкой.
Напрямую даже ISP не совпадают.

Тогда смысла особого нет. Разве что из-за нормального разъёма. Я на сишку напаял от модуля НС-12 коннектор для удобства, а тут вообще готовый СМА.

Где бы поискать схемотехнику приёмника оранжа или ещё какого, чтобы байчи влить… может кто подскажет? На ардуинке вроде (автор дневника написал) не прокатит. Да и в теме байчи писали, что или не подходит вообще или гемор какой-то.
У байчи с-бус есть… Передатчик то подходит по обсуждаемой здесь схеме, а вот приёмник фиг.

Я уж думал может типа такого (где-то встречал упоминание про этого ЛОРа) ru.aliexpress.com/item/…/32574690141.html?amp%3Bpv…

Где бы поискать схемотехнику приёмника оранжа или ещё какого, чтобы байчи влить… может кто подскажет? На ардуинке вроде (автор дневника написал) не прокатит. Да и в теме байчи писали, что или не подходит вообще или гемор какой-то.
У байчи с-бус есть… Передатчик то подходит по обсуждаемой здесь схеме, а вот приёмник фиг.

Повторюсь, вновь не претендуя на истину.
Схемотехника везде одна - OpenLRS. Смысл проекта как раз в том, чтобы создать единую схемотехнику под разные прошивки.
Имеется ввиду, что во всех проектах OpenLRS определённые пины AtMega соответствуют определённым пинам RFM.
На форуме кто-то собирал конфигуратор OpenLRSng, который помимо привычного набора прошивок умеет заливать и Байчи.
Кроме того, на форуме было объявление о продаже того самого miniRX и там чётко указано:

Совместим с прошивками OpenLRSng и Baychi.

Ещё.
И ещё.
Так что я склоняюсь всё-же, что всё со всем совместимо в итоге.

Схемка Флайтроновского передатчика.
Схемка Флайтроновского приёмника.
На первый взгляд ничего нового.
Надо будет попиново сверить, но думаю, там всё совпадёт с любыми другими OpenLRS проектами.
Вот тут парень отписывался о самодельной плате по мотивам Флайтрона. Даже печатки выкладывал.
Вообще складывается впечатление, что Новая Каховка - центр всесоюзного LRSстроения 😃
www.par kflyer.ru/ru/blogs/view_entry/11369/#position=398051

Имеется ввиду, что во всех проектах OpenLRS определённые пины AtMega соответствуют определённым пинам RFM.
На форуме кто-то собирал конфигуратор OpenLRSng, который помимо привычного набора прошивок умеет заливать и Байчи.

В теме или в дневнике по байчи читал, что “наш” конфигуратор и так это умеет. Нужно выбрать кнопку “кастом прошивка” и залить нужную.

По пинак как раз и вопрос. В этом конфигураторе много прошивок и многие отличаются именно используемыми пинами (например ранее у меня была №6 и отличались от теперяшней КХА пинами бинда и бузера вроде. Остальные не разбирался, но некоторые прост не работали да и всё.
Константин написал, что вроде для байчи нужно по схеме флатрона соединять и всё заработает. Попробую на днях. Как только проверю свой передатчик на рфм. Если заработает - я передатчик на сишке перепаяю и начну эксперимент с байчи. Да и платы для передатчика по печатке Шурикуса как раз приедут, можно будет ещё и передатчик сделать новый.

[
Надо будет попиново сверить, но думаю, там всё совпадёт с любыми другими OpenLRS проектами.

Сейчас скачаю печатку второго приёмника Константина, т.к. похоже как раз он и есть “оно”, т.к. он писал, что его можно прошивать в тигромуха, а значит это как раз то, что нужно. Если увижу точно куда что - не составит труда перепаять проводочки на сишке 😒
Вот самое страшное будет ждать впереди (или спереди 😃 ) - чтение мануала и изучение регистров и настроек байчи, что просто ппц т.к. не имеет конфигуратора.

отличались от теперяшней КХА пинами бинда и бузера вроде.

Вот о том и говорю, что разница в мелочах, а основное - AtMega к RFM - одинаковое.
Я уже что-то совсем запутался какой приёмыш я хочу собрать.
MiniRX радует размерами и SBUSом, но немного огорчает отсутсвием PWM и сильно огорчает отсутствием, как я понял, plug_&_play прошивки с SBUS.
Скорее всего соберу показаный выше на Сишке, и, наверное, флайтроновский. Только не понятно как с него те-же RSSI и PPM снимать…

Почему отсутствует ПВМ? А что, с самого приёмника как на первом варианте нельзя брать с ног ардуинки?

РССИ, с первого варианта приёмника (он вроде не флайтроновский?), у меня идут инжекцией в канал. Иначе не смог на своём полётнике его обнаружить.

Короче я попробую найти какая нога куда на мини приёмнике, под байчи который подходит, а если заработает - печатку сделаю (благо уже освоил технологию фоторезиста )) ) и раздербаню ардуинку одну.
Разве что кварц такой мелкий поискать (есть крупные как на меге только) а на той ардуинке что я хочу дербанить 8мГц кварц. Не прокатит.

Здравствуйте. Два дня мучаюсь с прошивкой передатчика. Программа для прошивки - Open LRS Configurator

Какой передатчик, какая RFM и какое напряжение питания адаптера?

Короче я попробую найти какая нога куда на мини приёмнике

Схемка miniRX.

Схемка miniRX.

А это схема флатрона или чего? Я просто смотрю тут 2 светодиода в отличии от флатроновской и вообще… деталек и ног задействовано больше (прошу не кидаться, я не мастер)

Я сначала ступил и ссылки ранее на флатрон непонял к чему, т.к. открывался сайт с готовым модулем, и только вчера догадался ниже промотать и увидел ссылки на те же схемы с флатроном 😇

Набросал чтобы было понятно себе самому схему (с учётом пайки так же проводочками на ардуинку про). А можно взять готовую печатку здесь в дневнике, только там под рфм22, а её я ещё не покупал. Спаяю на сишке сначала, попробую, а если хоть что-то начнёт работать или становиться понятно, то рфм22 закажу под этот проект (или вообще рфм23 влеплю т.к. едет новая) 😁
Если в схеме ошибка - дайте знать. А то вдруг дым пойдёт… Питание связал просто для наглядности, на ардуинке стаб перепаян на 3.3В

А это схема флатрона или чего?

Выше схемка того самого MiniRX, по которому я в дневнике пост делал.

Выше схемка того самого MiniRX, по которому я в дневнике пост делал.

Ясно. Ну как ясно? Понял, что пост делался в дневнике и я его видел. Но больше ничего не понял 😃. Я в схемах как баран в апельсинах. Нарисовать простенько могу, а увидеть разницу нет. Вопчем сделаю по той, что здесь у Константина (ну и то, что я попытался нарисовать), раз она типа оранжа или флатрона, а там видно будет.😇

Как-нито выберу время - поставлю рядом пяток схем. Уверен, что в основе они все будут одинаковые.
И никак не могу решить, на какой-же вариант приёмника положить глаз, чтоб сделать себе парочку-тройку.
Теперь уже на Флайтрон заглядываюсь, хотя не до конца понятно, чем его шить, как он будет работать с передатчиком Оранжа, и как с него брать RSSI и PPM (SBUS).
Ещё-бы схемку Оранжа найти, как самого знакомого…

хотя не до конца понятно, чем его шить, как он будет работать с передатчиком Оранжа, и как с него брать RSSI и PPM (SBUS).
Ещё-бы схемку Оранжа найти, как самого знакомого…

Если опенлрснг - там рсси или на отдельную ногу идёт или инжекция в канал. ппм в схеме нарисовано. сбуса нет.
А я из-за сбуса байчи хочу попробовать. Для него то и пытаюсь со схемами разобраться. Прошивка его только на флатроновскую или на оранж ставится (ну и на другие какие-то, но не на схему первого приёмника в этом дневнике), типа второго приёмника здесь.

У Флайтрона PPM в схеме нет. В описании есть пункт о том, как его включить, но это, как я понял, будет работать только на родной Флайтроновской прошивке. Знаю, что на Оранже PPM влёкую включается в конфигураторе, но я как-то в лоб не смог… Хотя и не сильно-то этим и заморачивался.
Оффтопну - а что даёт SBUS? 18 каналов против 9 в PPM?
А если у меня простая Турнига 9X, стоит-ли мне гнаться за SBUS?
Кстати, в Оранже на порт, с которого берётся RSSI я допаивал фильтр - без него полная дичь была.
Если возьмусь рисовать плату под Флайтроновский приёмник - надо-бы не забыть заранее тот фильтр запланировать. Я так понял, на первый канал его?

У мну флайскай. сбус мне нужен только потому, что мне не хватает 1-2 каналов всего-то. Переключать фото/видео и чота ещё хотел… не помню, короче пвм один-два ещё задействовать )
По разнице оранжа и флатрона вообще ничего не знаю. Пытаюсь делать “по проторенным дорожкам”.

п.с. сейчас проверил работу рфм23б - не спалил я её ))) Ура! Правда вышел полетать, а передатчик видео не пашет, похоже пока ковырялся с новой камерой и приёмников где-то провод питания выдернул.
В общем реально проверить не вышло, но из виду коптер улетал, т.е. явно не 150м было. Что очень радует. Сейчас наверное не успею уже запустить видео, а вечером всё восстановлю и постараюсь завтра проверить реальную дальность.

п.с. причём проверял сейчас с простой сосиской 433мГц, без ЯГИ на нужную частоту.

Заказал Сишку, 22-ю RFMку, рассыпуху кондёров, резисторов, стабилизаторов и диодов. Попробую что-нито спаять.
Ещё заказал пару LitleBee и Омнибас. Буду копер строгать по мотивам рюкзачного.
От суммы заказа, правда, что-то глаз немного дёргается…

Ух вы тут напридумывали… Flytrone rx v2/Orange rx v2 - это клоны. Смотрите в конфигуратор OpenLRSng - они стоят под одним типом прошивки. От того, что там один диод, в другом два, на работу не влияет. Можно вообще без них. И вообще, эти все разновидности приемников и передатчиков отличаются , как таковой только разным подключением ног РФМки/Сишки к атмеге и выводами каналов от атмеги.

На счёт того, что ППМ неясно где - проверяйте каждый вывод в конфигураторе. В каком-то выводе он точно будет. Просто под разные схемотехники по разному

На счёт того, что ППМ неясно где - проверяйте каждый вывод в конфигураторе. В каком-то выводе он точно будет. Просто под разные схемотехники по разному

Мне интересно, почему в схеме флатрона вход вообще никак не обозначен 😵
Или Я не туда смотрю.
Светодиод нашёл, открыл прошивку байчи и там ноги расписаны, включая светодиоды, но вход управления пока не увидел (надо медленно смотреть 😃 )

эти все разновидности приемников и передатчиков отличаются , как таковой только разным подключением ног РФМки/Сишки к атмеге и выводами каналов от атмеги.

Ага. Т.е. в основах они все тоже различаются?

точно будет. Просто под разные схемотехники по разному

А с RSSI как быть? У Оранжа под него прям отдельный от PWMов конкретный пин. Где его во Флайтроне искать? Куда фильтр пилить?
И ещё, где-то писали, что в Оранже 1-6 канал можно пустить на PPM, а 7 и 8 на PWM оставить.
У Флайтрона так можно?

Мне интересно, почему в схеме флатрона вход вообще никак не обозначен 😵
Или Я не туда смотрю.

Видимо не туда смотришь. Чуть выше схема ПРИЁМНИКА. Откуда там входу-то взяться?
Ещё выше есть схема передатчика. Там и вход вполне однозначно обозначен. PPM уходит на D3.

И ещё.
Как-то так сложилось, что имея четвёртую радиолюбительскую категорию я практически полный ноль в антеннах.
Где можно почитать доходчиво на пальцах для танкистов про самодельные антенны и правильное их использование?

Про вход да. напутал. Выход нужОн.

Про антенны можно тут : fpv-community.ru/…/152-antenny-lineynoy-polyarizac…
Ну и там далее по ссылкам.

А выход куда нуЖон? На PWMы расписано. А дальше сами… Опен же ЛРС-то.
А вот скажите мне, нафига наиприёмниках выведен i2c? Что с ним делать?
Мне кажется ISCP там куда нужнее будет.

А выход куда нуЖон? На PWMы расписано. А дальше сами… Опен же ЛРС-то.

Ну опен-то опен, но та же схема на рцгруппсе с чётко обозначенным пином сигнала ппм (первая картинка приёмника здесь в дневнике), а у флатрона куча каких-то разъёмов и где искать проводок чтобы полётник законнектить - х.з. Уж очень он “опен” 😇

А может кто подскажет, если приёмник будет по схеме оранж/флатрон, можно будет найти у него с-бус с прошивкой опенлрсНГ, как написано вот тут (я прокатит ли с аппой флайскай): …vertile.com/…/setup-orangelrs-with-openlrsng/#sbu… ?

Через i2c в OpenLRSng можно подключить второй приемник и организовать диверсити

А с RSSI как быть? У Оранжа под него прям отдельный от PWMов конкретный пин. Где его во Флайтроне искать? Куда фильтр пилить?

То, что на приемнике не выведен выход, не означает, что его нет. Просто в некоторых случаях его можно будет подключить подписывались к атмеге

На счет S.bus - что мешает провадить? Включена в конфигураторе и снимаем с.бус сигнал с tx пина

На свет S.bus - что мешает провадить? Включена в конфигураторе и снимаем с.бус сигнал с tx пина

“на свет”?

Может от прошивки зависит всё же или от схемотехники приёмника? Просто у меня с прошивкой №5 по первому типу приёмника 8 каналов всего, и на пинах я не видел сбуса (вроде все перещёлкивал в раскрывающихся пунктах).
Завтра ещё попробую.

Очепятка, исправил.
Ну это по 5 типу прошивки. Там, видать, просто не заданы другие каналы, но tx rx по идее должны быть. Ну или соеденяйте по схеме гранжа и будет вам счастье

Очепятка, исправил.
Ну это по 5 типу прошивки. Там, видать, просто не заданы другие каналы, но tx rx по идее должны быть. Ну или соеденяйте по схеме гранжа и будет вам счастье

Да, тх-рх там есть, но сбуса вроде нет.

Спасибо! Попробую по оранжу/флатрону ) Похоже мне и не нужно будет вникать в байчи, если я здесь сбус найду 😁

КАРОЧЕ.
Искусство требует жертв - расковырял я свой приёмник Оранжа.
Итак, резюмируя.

Приёмник на Сишке из этого поста с Рцгрупс:
NSEL - D4
NIRQ - D2
SDO - D12
SDI - D11
SCK - D13
PPM - D9
RSSI - D3
Red Led - D6
Green Led - D5

miniRX из моего дневника:
NSEL - D4
NIRQ - D2
SDO - D12
SDI - D11
SCK - D13
PPM - D9+D8
RSSI - D3
SBUS - TXD
Red Led - A3
Green Led - A2

Flytron OpenLRS Receiver v2
NSEL - D4
NIRQ - D2
SDO - A0
SDI - A1
SCK - A2
RSSI\CH1 - D3
Red Led - A3
Green Led - D13

OrangeRX OpenLRS RX
NSEL - D4
NIRQ - D2
SDO - A0
SDI - A1
SCK - A2
RSSI\CH1 - D3
Red Led - A3
Green Led - D13

Выводы. Приёмник из этого поста и miniRX хоть и общие по соединениям АтМеги и РФМки (Сишки), но разные по ЛЕДам.
Но самое интересное - Оранжы и Флайтроны одинаковые. Внешне платы разные, у Оранжа ещё, видимо, какие-то защитные диоды стоят на входе питания, но это всё лирика. Схемотехника одинаковая, но прошивки в конфигураторе разделены. Чтож, гулять так гулять. Прошиваю Оранжевый приёмник Флайтроновской прошивкой и… всё работает один в один как на родной. Все те-же самые настройки.
Теперь о настройках.
Полазил по портам.
На первый порт в конфигураторе можно повесить RSSI. Собственно, у меня он там и висит.
Дальше интереснее.
На шестом порту обнаруживается PPM.

Причём, при включении его с остальных портов PWM не слетает. Я так понял, что они так и останутся работать в штатном режиме.
Но и это не самое интересное. На 13 порту по умолчанию висит TXD, но там можно выбрать… та-дам! SBUS!

У меня пока нет ничего понимающего SBUS и проверить не на чем, но не вижу причин не работать.
В общем, можно паять приёмник не отступая ни на шаг от Флайтроновской схемы.
Кстати, не вижу ни одной преграды использовать вместо RFM22B ту-же SI4432. Полагаю, что алгоритмы управления у них идентичны.

Но и это не самое интересное. На 13 порту по умолчанию висит TXD, но там можно выбрать… та-дам! SBUS!

Кстати, не вижу ни одной преграды использовать вместо RFM22B ту-же SI4432. Полагаю, что алгоритмы управления у них идентичны.

про сбус я уже видел, но это как раз зависит от прошивки, а у меня была для первой схемы. Перепаяю сишку по схеме флатрона и как раз проверю.
Ну и про сишку Константин писал выше. Разницы для опенлрснг нет, разница только для байчи (и то кто что пишет в теме).

По ППМ уже устал писать… он есть и был и никуда не девался в обсуждаемой здесь схемотехнике и прошивках. Похоже вы, как и я, читая видите только то, что хотите увидеть 😁

про сбус я уже видел, но это как раз зависит от прошивки

Так это уже внутри прошивки!
Если внутри прошивки указано, что на этом выходе может работать SBUS - не вижу причин почему он там не может работать.

Дальше-больше.
Так-же не вижу проблем распаять СИшку проводками прямо на Про Мини, только не по схеме РЦГрупса, а по схеме Оранжа.
И вывести из под термоусадки только UART, в котором уже будет питание и SBUS.
Ну можно и ещё две иголочки с RSSI и PPM. Или ещё по желанию любое кол-во иголочек под PWM.
Короче, за 200 рублей открываются шикарные перспективы…

Дальше-больше.
Так-же не вижу проблем распаять СИшку проводками прямо на Про Мини,

И снова вопрос: вы тему/дневник читали? Коменты к нему?😃
Это так и делалось почти всеми (я, кстати, тоже).
Такое ощущение, что вы читаете в день по одному сообщению в начале, затем забываете о чём была речь и додумываете новые схемы, которые давно уже сделаны и опробованы 😁 Гляньте на фото первые в дневнике… там всё на проводочках.😛

Но за тесты и выводы всё равно спасибо.

Я оранж не сегодня/завтра спаяю и проверю, т.к. сишка у меня освобождается, т.к. сегодня проверил передатчик на рфм23б и передатчик на сишке можно разбирать за ненадобностью…

Ко мне лучше на “ты” 😃

Гляньте на фото первые в дневнике… там всё на проводочках

Там на проводочках под “пятую прошивку”.

Я-же хочу тоже самое на коленке за 200 рублей под Оранж.
Просто есть изученый вдоль и поперёк Оранж и есть на руках подробная схема Флайтрона. Теперь убедившись, что это до последнего резистора одно и тоже можно уже на этой базе фантазировать с различными реализациями.

Ко мне лучше на “ты” 😃

Там на проводочках под “пятую прошивку”.

Я-же хочу тоже самое на коленке за 200 рублей под Оранж.

1.хорошо, аналогично… ))

2. Я к тому, что ты его и имеешь, ежли ардуинка и сишка есть (ну или едут раз заказал). Т.е. у нас тут всех, кто делал по этой схеме, можно просто пару проводков перекинуть и готовый оранж. Это просто напрашивалось сразу.
   Мне было сложно понять, т.к. я далёк от всего этого, но в процессе последних постов и ответам Константина, лишь убедился, что всё на самом деле просто. И не дорого )

просто пару проводков перекинуть и готовый оранж.

Для меня вопрос был в том, стоит-ли гнаться за Оранжевой схемой.
Судя по всему-да, стоит.
Мена вот ещё что терзает… У Оранжа/Флайтрона все выходы идут через резистор.
А на Ардуине напрямую с Меги. Нужно-ли вот будет в Ардуину тоже резюки вкрячивать, или можно и без них? Я так понимаю, это некоторый элемент защиты…

Нужно-ли вот будет в Ардуину тоже резюки вкрячивать, или можно и без них? Я так понимаю, это некоторый элемент защиты…

Здесь в коментах у человека приёмники с резисторами. Вероятно он это дело предусмотрел, а я не забивал голову. Думал, что на ардуинке и так всё предусмотрено (да и на рцгруппсе не видел ничего про резисторы) 😃
Ну раз нет, то, вероятно, стоит заморочиться на будущее и сделать на печатке с резисторами. Просто ни где, кроме как в мануале и теме по байчи про резисторы рекомендаций не видел.

Насколько я помню, резисторы нужны для того, что если на приёмыше случится какой-нито ахтунг - он не попалил то, что на другом конце выходов. Хотя могу и ошибаться.
В любом случае, если делать ультрадешёвый приёмник на Сишке и ПроМини и выводить штуки 4 выходов (RSSI, PPM, да пару PWMов под подвес) - можно под них и DIP резисторы повесить. А под RSSI всё равно ещё кондёр в качестве фильтра нужен.

можно под них и DIP резисторы повесить. А под RSSI всё равно ещё кондёр в качестве фильтра нужен.

Можно и подвесить, яж и написал, что это не сложно. Просто я об этом не думал, т.к. делал тупо по схеме.

По рсси не заморачивался, т…к. отдельный канал у меня не пошёл на полётник (вероятно виновата разводка клона омнибуса или прошивка с неизвестно куда увдёным ресурсом, по этому я уже писал не раз - сделал инжекцию в канал и всё. Хоть и не идеально показывает (ближе к концу дальности связи то 20-15 то 0 сразу может показать), тем не менее мне и этого хватает. На видео я и так вижу что к чему по расстоянию )

По рсси не заморачивался, т…к. отдельный канал у меня не пошёл на полётник (вероятно виновата разводка клона омнибуса или прошивка с неизвестно куда увдёным ресурсом, по этому я уже писал не раз - сделал инжекцию в канал и всё. Хоть и не идеально показывает (ближе к концу дальности связи то 20-15 то 0 сразу может показать), тем не менее мне и этого хватает. На видео я и так вижу что к чему по расстоянию )

Да, но будет-ли у тебя работать инжекция RSSI в канал при переходе на SBUS? Протоколы-то сильно разные.

Да, но будет-ли у тебя работать инжекция RSSI в канал при переходе на SBUS? Протоколы-то сильно разные.

Ну до этого ещё дожить надо )
Сейчас лень распаивать сишку из передатчика (с дуру на макетку и в корпус всё красиво запихнул), может завтра проверю. Еслиб можно было хотя бы светодиоды не отпаивать а просто на нужные выводы кинуть ещё проводочки )) Но тогда я как всегда не буду знать от чего вдруг не заработает.
Не буду торопиться. Главное всё летает и работает, теперь можно и творчеством заняться. 😁

Народ, всем привет. Никто не знает, почему приемник не хочет входить в меню? Сразу бежит статистика и не хочет принимать букву м, причем с разных терминалок. Вчера работало, сбиндил, настроил, а сегодня категорически не хочет входить в меню 😦 Уже полдня “убил” на это, не могу понять… Прошивка байчи.

Народ, всем привет. Никто не знает, почему приемник не хочет входить в меню? Сразу бежит статистика и не хочет принимать букву м, причем с разных терминалок. Вчера работало, сбиндил, настроил, а сегодня категорически не хочет входить в меню :Прошивка байчи.

Сам спросил, сам ответил. Проблема была в юарт-переходнике, Тх глючил и не отправлял ничего. После пропайки все гуд

Такое бывает ))

А нет ли у кого рфм22 лишней? Не хочется почти месяц ждать с али, а в местных магазинах даже не слышали про такое (((

Такое бывает ))

А нет ли у кого рфм22 лишней? Не хочется почти месяц ждать с али, а в местных магазинах даже не слышали про такое (((

РФМка с Ebay через 5 дней после заказа уже выехала из Москвы в мою сторону (ещё 5-6 дней тут мариновать будут).
А вот из Мурома посылка (250 км от нас) уже 14 дней добирается.

РФМка с Ebay через 5 дней после заказа уже выехала из Москвы в мою сторону (ещё 5-6 дней тут мариновать будут).
А вот из Мурома посылка (250 км от нас) уже 14 дней добирается.

Везёт, а мне только сегодня отправили (с али) и дня 4 “собирали заказ” )) Наверное паяли 😁
Сегодня же из столицы мне коллега с форума отправил она приедет максимум за неделю.
Пока есть время печатку микро сделать. Пущу под раздел ардуинку одну.
Я так понимаю, 16мгц и 8мгц отличаются только кварцем? Если питание такое же 5В и на той и на той.
Просто есть одна, думал кварц просто заменить, а атмега то вроде должна быть обычная, 328-ая. Же да?

Крайне редко Али пользуюсь. Всегда долго и почти всегда дороже Ебэя.
Я встречал Ардуинки только 16 мГц 5 вольт и 8 мГц 3.3 вольта.
Но сам чип-то, да. Одинаковый.

Крайне редко Али пользуюсь. Всегда долго и почти всегда дороже Ебэя.
Я встречал Ардуинки только 16 мГц 5 вольт и 8 мГц 3.3 вольта.
Но сам чип-то, да. Одинаковый.

Ну не знаю… у меня наоборот чаще всего. Ну кроме мелочевки типа стабов всяких или каких-то редкозаказываемых мелочей (то потеряются то пару месяцев идёт 😃 ). Ну посмотрю, за сколько рфм23 приедет. с Али 2,5 месяца ехало, но потеря была в РФ. Из китая уехала буквально за 2-4 дня.
Ну не суть. рфм22 из Москвы один фиг приедет раньше и той и другой.

По ардуинке понял, просто когда заказывал на опыты, заказал с дуру почему-то две разных. И она 5В, но 8мгц почему-то.
Хорошо ещё для коптера стабы 3.3В покупал (когда на омнибусе ф4 погорели), есть что лепить. Ну а остальные детальки тупо перенесу на новую плату и всё должно получиться.
Надо фен будет потом ещё купить, чтобы по взрослому паять )) А то я строительным (с регулировкой).

Я уждавно забыл такие цифры, как 2.5 месяца. (как с Али попрощался - так и забыл 😃 )
У меня фен есть. Но толь руки не оттуда растут…
Не редко первее начинает плата гореть, чем деталь от\запаяется.

Я уждавно забыл такие цифры, как 2.5 месяца. (как с Али попрощался - так и забыл 😃 )
У меня фен есть. Но толь руки не оттуда растут…
Не редко первее начинает плата гореть, чем деталь от\запаяется.

я так попервой на спрф3 ево своём “паял”… УСБ оторву, пока грею - с обратной стороны платы детальки отваливаются )))😁
Сейчас чаще получается (хоть насадка адская - диаметр 8мм). Лень из фольги крутить или покупать или точить.😃

С-бус ни кто не находил? Завалялся куда-то… не могу найти (ни инвертор не помогает ни танцы) 😒
А ещё не могу понять, от чего, при подключении передатчика к антенне ЯГИ он не может ничего передавать… Красный светодиод и ппц. Константин тут писал, что он с ЯГИ летал/летает, фото есть даже, а у мну не хочет, хотя раньше тоже работало, когда вместо рфм23 была сишка на передачу.

Не редко первее начинает плата гореть, чем деталь от\запаяется.

я так попервой на спрф3 ево своём “паял”… УСБ оторву, пока грею - с обратной стороны платы детальки отваливаются )))😁
Сейчас чаще получается (хоть насадка адская - диаметр 8мм). …

Уменьшайте температуру и увеличивайте воздушный поток, ну и плюс чуть больше терпения, т.к. чуть дольше идет процесс. Ну и про флюс средней густоты не забывайте, побольше его на плату. Сам раньше перегревал плату, все хотелось побыстрее 😃

Уменьшайте температуру и увеличивайте воздушный поток…

Попробую темп. уменьшать. Потом нельзя, на фене всего две, и вторая скорость просто сдует детали )

Сильно зависит ещё от того на чём и чем запаяно.
Те-же компьютерные мамки чудно разбираются без хлопот и повреждений.
А какую-нито хрень китайскую всю спалишь и потом пассатижами всё равно приходится выламывать.

Сильно зависит ещё от того на чём и чем запаяно.

А какую-нито хрень китайскую всю спалишь и потом пассатижами всё равно приходится выламывать.

Они иногда рассыпуху на клей сажают, а потом все вместе паяют, видать, на обычной плитке 😃 Вот и приходится нагревом клей разрушать со всей платой

Попробую темп. уменьшать. Потом нельзя, на фене всего две, и вторая скорость просто сдует детали )

Пробуйте тогда расстоянием еще поиграться. А те деталюхи, которые нельзя сильно греть, накрывайте (оборачивайте) обычной фольгой.

так и делал. Хотя и не разбираюсь, можно греть или нет. Всё под удар ))

Вот атмегу если получится впаять в новый приёмник - будет вообще уровень 99 )) Хотя нет, паять аксель с гироскопом на ево уже могу, а вот меньше миллиметра кондёры и резисторы… потеряю половину )

п.с. а в схему приёмника не нужно добавить ещё какой-нить фильтр питания? Я просто всё про свои шумЫ переживаю. Или это просто свойства сишки? Знакомый (уже писал вроде), прошил на рфм приёмник, с обычным питанием на амс1117 и шум 15-18, а у меня от акума 60-80…

чет я вообще не понял где вы прошивки берете? openLRSng-master нашел, а как ее настраивать для приемника и передатчика? и в среде ардуино выдает ошибку при компилировании error TX module cannot be used as RX

чет я вообще не понял где вы прошивки берете? openLRSng-master нашел, а как ее настраивать для приемника и передатчика? и в среде ардуино выдает ошибку при компилировании error TX module cannot be used as RX

Как написано в дневнике и коментариях - в конфигураторе. Всё тут написано/расписано на русском. Или на английском читать по ссылкам в начале дневника.

А с полетным контроллером его можно использовать? имею ввиду приемник. Вывод ppm имеется?

А с полетным контроллером его можно использовать? имею ввиду приемник. Вывод ppm имеется?

А как вы думаете? Если кто-то и летает без ПК, то таких единицы. Да и то только на самолётах. На коптерах без ПК не вариант.
Ещё раз настоятельно рекомендую почитать и начало и коменты. Или хотя бы картинки рассмотреть.

Образовалось у меня два сильно ламмерских вопроса.
Можно-ли Atmega 328p заменить на Mega8? Образовался у меня запас онных в виде древних регуляторов на SimonK.
Пинаут у них одинаковый, пишут что один и тот-же код они выполняют одинаково, но вот компилировать надо прошивку по-разному. НО якобы есть какие-то разделы, которые компилируются одинаково и если прошивка задействует только эти разделы - то всё будет работать. Хотелось-бы верить, но верится с трудом… (с)

И второй вопрос. Достался моток добротного тоненького коаксиального провода, но на нём написано 75Ом.
Он не подойдёт для наших целей, чтоб немного вынести антенну (433, 2.4, 1.2, 5.8)?
50Ом же надо? Или я вообще всё попутал?

Думаю атмега не прокатит… где-то проскакивало, что вроде какая-то разница там у них… Так то я тоже присматривался к ненужным регуляторам ))

Я покупал кабель 50Ом (по крайней мере так сказали) в магазинчике, тонкий и гибкий (у нас не продают жёсткие, типа как на антенны пагода).
Я не спец, но мне кажется на коротком куске вряд ли будет заметно. Мне, если честно, даже не понятно, как может быть в вроде бы одинаковом кабеле, с одинаково жилой 50 или 75Ом )) В смысле откуда там разница? Вроде сопротивление зависит от сечения и длины провода ))

Вот я вчера пытался выкурить что-же это за волновое сопротивление - это какое-от отношение ёмкости разомкнутого кабеля к индукции замкнутого…
В общем, к сопротивлению, в понимании нормального человека никакого отношения не имеет.

Сделал две платки на si4432 одну прошил как передатчик РФМ 23 пока едет до этого прислали не рабочую.

Все работает но дальность метров 50 всего из за чего может быть может скорость надо понизить в конфигураторе??

и скорость и соединение и антенны нужно смотреть. Шумы опять же.

и скорость и соединение и антенны нужно смотреть. Шумы опять же.

Про антенны все понятно монодиполь но 50 метров совсем мало. А можно по подробней про скорость какую надо выставить?? И что надо смотреть в соединении???
