подбор комплектующих

AGP

здравствуйте!
собираю станок по алюминию Графа

в силу определенных причин рабочее поле увеличено до 800/900
портал потяжелел в 1.5 раза
винты стали 2005(кроме z)
швп и рельсы уже оплачены.
планируется обработка алюминия,медленно но точно.
осталась электроника.
планирую шаговики с энкодером,или сервы(б\у)

www.ebay.com/itm/Leadshine300W-3 … 46068a2938
хватит мощности?отзывов по ним мало!понятно что лучше сервы(какой мощности?) но бюджет до 20000 за комплект
может есть какие варианты?

так как в электронике совсем ничего не понимаю,прошу совета в подборе контролера
даже не представляю какие бывают.нужно,наверное,осей 5:3 рабочие,1 подчиненная,1 про запас.
хочется сразу хороший,скупой платит…

подберите,пожалуйста,коллективно шпиндель
2.2 кв, er20, вода, 3-4 подшипника, китай, бюджет 20000руб(классика в общем,а готовых решений нет)
дайте пожалуйста ссылочки на продавцов чьи шпиндели с успехом работают!!!
частотник есть.

спасибо откликнувшимся!

Lodochnik

Есть в наличии и шпиндели и ШД+драйверы с энкодерами(YAKO). В личку пишите, если интересно.

8 days later
Baha
AGP:

нашел такую платку,раньше не встречал

китайская копия Smoothstepper-а, там у них есть несколько версий.

AGP

так ваши 85,а мои 57.
если менять конструкцию под nema34-вся комплектуха и чертежи другие.
проще nema 23 c редукцией поставить.но это на мой неопытный взгляд!

Lodochnik

Тяжело моторчикам будет… Очень медленный станок получится.

Lodochnik
AGP:

а станок графа в Питере с какими движками?можно определить по фото?

Вот-

Граф:
  1. Да. По всем осям движки 57-го типоразмера.
AGP

понятно что 57,вопрос в длине и мощности!

Lodochnik
AGP:

понятно что 57,вопрос в длине и мощности!

rcopen.com/forum/f111/topic226167/249
Не ленитесь читать форум. Особенно темы по необходимой Вам тематике. Почерпнете много полезного, возможно избежите ошибок.

AGP

эта тема прочитана вдоль и поперек не раз!

purelogic.ru/doc/PDF/SM/PL57H76-3.0-4.pdf
purelogic.ru/shop/…/shagovye_dvigateli/

мои движки
www.purelogic.ru/files/…/ES-Md_V1.3.pdf
purelogic.ru/…/shagovye_dvigateli_s_enkoderom/
должны потянуть+пропусков нет.пока попробую так,не понравятся-сервы поставлю!

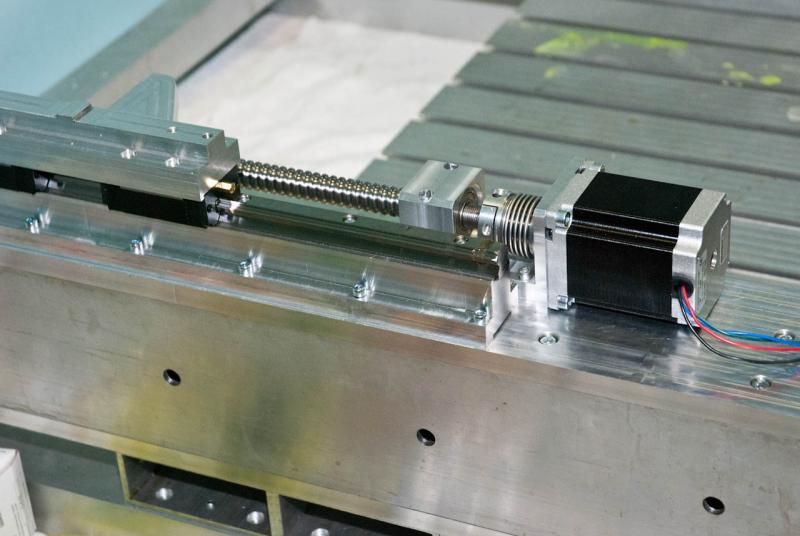

просто у питерского станка смущало это место

а на станке графа
разница в двигателях?
ну не суть,просто интерес,а опять нафлудили!

AGP

сегодня заказал швп 2005 tbi с двойной гайкой,менеджер сказал что от hiwin не отличается,делаются на одинаковом оборудовании.

engineer

Какого класса ШВП взяли, С7?, С5?, сколько по деньгам если не секрет?, концы обработанные и где брали если не секрет7

14 days later
AGP

подскажите пожалуйста,как можно управлять оборотами шпинделя(частотником)
параллельно stepmaster?
может ли mach одновременно управлять stepmaster по lpt и оборотами через usb\второй lpt?

AGP

сам нашел ответ.
частотник hyundai n700e.
требуется замена передней панели,подключается к компу через modbus,в mach3 настраивается управление шпинделем через modbus.
правильно понял схему?
как выглядит шнур подключения от панели к компу?
