Стартуем в MACH3
Я пользуюсь Мачем уже лет 7 и никаких проблем с ним никогда не имел. Вам БАха правильно сказал, могут быть ошибочные установки в Маче… Ваше железо, которое у вас подцеплено к Мачу тоже особого доверия не вызывает - игрался с похожим, кончилось тем, что просто выкинул. По одной из осей так же “глотал” импульсы - подозреваю, что из-за оптопар такая бяка происходила… И что очень похоже на ваши проблемы - при раскрое всё ок - на рельефе ось Z постепенно самопроизвольно углублялась в деталь. После замены контроллера на нормальный все проблемы исчезли…
получен нормальный результат при перевороте системы координат
Это просто совпадение…
могут быть ошибочные установки в Маче
Так я потому в этой теме и спросил, дабы узнать какие установки за это отвечают…) Все, что Баха посоветовал, я попробовал сделать, кроме увеличения задержки импульсов степ, не нашел такого окошка… Но результата не получил.
Ваше железо, которое у вас подцеплено к Мачу тоже особого доверия не вызывает - игрался с похожим, кончилось тем, что просто выкинул.
Очень даже может быть, покупал самое дешевое, как раз для знакомства с Мачем… Собственно, в планах покупка современного железа, выбор между МК3/4 и USS, для моих задач возможностей и того и другого больше чем надо, и вопрос только в софте, и если со всяческими ГУИ типа Planet-cnc и похожих я уже много лет знаком, то Мач меня отпугивает кажущейся ирушечностью, что ли… ) Все эти самопальные скринсеты и так далее…) Я, конечно, понимаю, что слишком предвзят по отношению к оформлению драйвера принтера, но уж извините…) Это примерно как ардуино в сравнении с серьезными контроллерами на Intel или современных связках ARM+FPGA
Вот потому и хотел познакомиться поближе, вдруг там под шкурой лягушки - принцесса…)
После замены контроллера на нормальный все проблемы исчезли…
Не поделитесь ссылочкой?
Это просто совпадение…
Возможно, после того как я ознакомился со всеми причудами этого китайского комплекта, я не удивлюсь…) Там даже кабели эксклюзивные…)
Дело было в пятницу вечером, разбираться не стал…)
как запитана плата опторазвязки, через USB ? если да, то я бы запитал отдельным блоком питания, а не через USB, если проблемма осталась, плату опторазвязки выкидываем и цепляем драйвера напрямую к LPT и пробуем, опторазвязка стоит на каждом из них, если проблемма уйдёт , то можно сделать соот. вывод
выбор между МК3/4 и USS,
USS тот же самый Мач, а вместо MK3 лучше купить, www.edingcnc.com/products.php , у него с постоянной скоростью намного лучше.
А можете скрин драйвертеста выложить?
Вот он…
как запитана плата опторазвязки, через USB ?
Там двойное питание, USB и 12 вольт… Что самое интересное: Без USB все перемещения во все стороны работают с клавиатуры, но при выполнении УП не меняется сигнал DIR, то есть фреза не возвращается, а делает все перемещения только в положительную сторону, в отрицательную - игнорирует. Примерно так: При гравировке растром фреза проходит Х0 - Х20, перемещается по игреку на шаг фрезы и едет не к нулю, а Х20 - Х40, потом Х40 - Х60 и так далее…
USS тот же самый Мач
Именно поэтому я взялся за изучение Мача…)
лучше купить, www.edingcnc.com/products.php , у него с постоянной скоростью намного лучше.
Так у него и цена от 2х до 3х раз выше…) А МК3 все мои потребности перекроет легко, что то более серьезное будет избыточно… Возможно буду смотреть на автономный контроллер, типа того, что Вы в соседней теме советовали…
А пока продолжу эксперименты…) Есть идея как вычислить засранца.)
Там двойное питание, USB и 12 вольт… Что самое интересное:
питание нужно одно !!! на какой нужно 5В от USB если есть наружнее, то что не работает перемещение когда отключаешь кабель USB, вполне возможно надо джампер переставить на наружнее питание, на некотрых палтах стоят джамперы, если нет, то всё равно только наружнее питание , (от USB может не хватать тока, т.е. слаб) , и проверять тогда поступает ли питание
питание нужно одно !!! на какой нужно 5В от USB если есть наружнее
Продавец говорит, что нужно…)
Я же ничего сам не придумываю…) Без наружных 12ти вольт не работают инпуты, хрен бы с ними, но дело то не в питании…
Вот вы все тут пытаетесь убедить меня, что косячить может что угодно, кроме Мача, а он такой белый и пушистый…) Я вот вижу, что проблему создает именно Мач… Я что то не так настроил? Скажите что и где… Или объясните каким образом проблемы с питанием или с железом вообще могут влиять на геометрию изделия, если при гравировке растром с углом равным нулю, косячит ось Х, а при гравировке растром с углом 90 градусов косяк поворачивается на те же 90 градусов и косячить начинает ось Y…) Я, как бы, не совсем идиот, и моих поверхностных знаний в электронике, софте и уж тем более в двух/трехкоординатных системах, достаточно, чтобы по аналогии представлять где проблема…

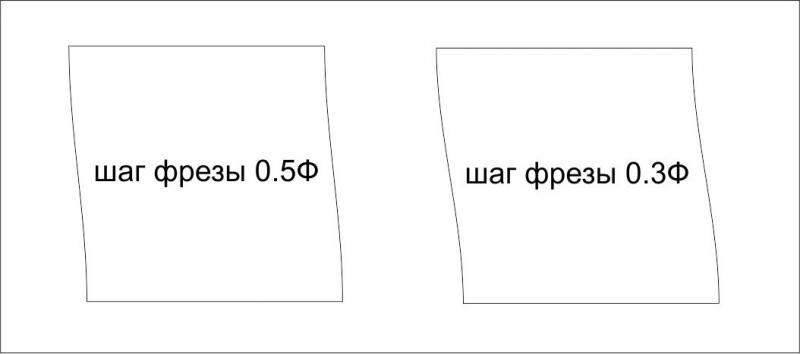

В общем, я повторю свой вопрос: Какие настройки/параметры в MACH3 отвечают за такое поведение станка при гравировке? Картинка… Тема называется Стартуем в MACH3, вот я по теме и задаю вопрос.
Если у уважаемых гуру нет ответа именно на этот вопрос, то я просто перестану тратить свое время на “несерьезную программу за 200$”(©) Все остальные ответы мне не нужны, я же не спрашивал почему у меня мотор не крутится или еще что то в таком духе…
Вот он…
Фантастика! Я такого чистого ещё ни разу не видел… Что-то тут не то…
Так у него и цена от 2х до 3х раз выше…) А МК3 все мои потребности перекроет легко, что то более серьезное будет избыточно… Возможно буду смотреть на автономный контроллер, типа того, что Вы в соседней теме советовали…
Где вы увидели двойную и тройную разницу в цене я не понял, на 4-х осевой USB контролер цена почти одинаковая, только у единнга за эту цену больше функционала и стабильности.
А автономный контроллер просто для работы, без изысков, хорошая вещь, при линейной интерполяций стабильность подачи очень высокая.
Не поделитесь ссылочкой?
de.aliexpress.com/store/…/211534_560430124.html
Но было это лет 5-6 назад и покупал конечно не на Алиэкспрессе…
Какие настройки/параметры в MACH3 отвечают за такое поведение станка при гравировке?
Почему обязательно Мач??? Может быть ваш контроллер по одной оси неправильно интерпретирует сигналы приходящие с Мача в сигналы Step, DIR…
Вы бы попробовали поменять местами х и y оси на контроллере к примеру, не меняя УП, тогда можно будет что-то сказать
ускорения настроены.
Вот кстати, а какие ускорения стоят?
Продавец говорит, что нужно…)
ну тогда по поводу настройки поможет только он 😃
Может быть ваш контроллер по одной оси неправильно интерпретирует сигналы приходящие с Мача в сигналы Step, DIR…
ну я так понял что драйверу он подключал ещё к planetCNC и там всё работает, поэтому лично я делаю вывод, или мач или плата опторазвязки
по теме , подключаем 5 В на пин-ы PC5V и PCGND (снизу справа на картинке),а USB кабель нe подключаем , не помогает, то мой шaг бы бы как я и писал выше убираем эту плату и соединям безу неё , думаю проблемм это не составит
вы же хотите найти проблемму, а она на данный момент такова что глючит или плата опторазвязки или сам Мач ( к стати я им не пользуюсь просто хотел советом помочь как найти то что создаёт ошибку)
в своё время пользуясь PCNC DOS я брал в качестве разводной платы просто вот это и цеплял к ней драйвера
поэтому лично я делаю вывод, или мач или плата опторазвязки
Там же плата без опторазвязки, на триггерах Шмитта .
Там же плата без опторазвязки, на триггерах Шмитта .
Верно, не вник , но по любому мой шаг пробуем без неё, но сначало наружнее питание, было что то подобное уже в моей практике
Я такого чистого ещё ни разу не видел…
Да не, мусор там, конечно, есть, но мелкий и редкий…Я замучился его ловить принтскрином…) Кстати, с увеличением частоты количество и размер мусора растет, на 60 кГц вообще сплошной джиттер, дальше ровнее, но всплески выше… Если хотите, могу видео снять, но уже в понедельник…)
Где вы увидели двойную и тройную разницу
www.edingcnc.com/products.php?productid=56 и planet-cnc.com/…/cnc-usb-controller-mk34-4-axis/ в моем понимании 251 евро в два с лишним раза больше чем 119 евро…) Я опять чего то не понимаю?
Вы бы попробовали поменять местами х и y оси на контроллере к примеру, не меняя УП,
Я же выше написал, что я это сделал…) Мало того, только что я сделал тест, который явно показывает что механика тут совсем не причем, а скорее всего, и электроника тоже…)
Блин, форум картинку перевернул… Правая часть должна быть снизу… В общем так, я сделал 3 УП с растром 0 градусов(снизу), 45 градусов(в середине) и 90 градусов(сверху). Результат очевиден… Мало того, что оно ромбиком, и ромбик поворачивается вместе с растром, так еще и по Z самозаглубился…) Причем везде одинаково и строго в направлении перпендикулярном растру…
думаю проблемм это не составит
Само-собой… Будет не лень - спаяю…)
вы же хотите найти проблемму
Так я ее уже нашел…) Спрашиваю как настроить/исправить, а мне говорят Мач хороший, это железо кривое… Но вот, убейте - не пойму, как железо, где нет ни капли логики может неправильно интерпретировать G-код…)
Я опять чего то не понимаю?
Вам еще за лицензию PlanetCNC надо заплатить 70 ойров, по вашей ссылке это стоимость контроллера.
Вам еще за лицензию PlanetCNC надо заплатить 70 ойров, по вашей ссылке это стоимость контроллера.
к китайской плате она прилагается бесплатно 😃
к китайской плате она прилагается бесплатно 😃
У китайцев такой платы нет, вы путаете MK1 с MK3.
Вот правильная картинка
Вам еще за лицензию PlanetCNC надо заплатить 70 ойров, по вашей ссылке это стоимость контроллера.
И все равно 190 и 251 это разница…) Почти стоимость еще одной лицензии. Тем более, что я могу купить только лицензию, плата у меня есть и очень даже неплохо работает…)
Вот кстати, а какие ускорения стоят?
По 300 на всех трех осях… Собственно вот
Температура драйверов по X и Y - 27 градусов в простое, по Z - 24 градуса. При работе самая нагруженная ось нагревается до 40 градусов.
Тем более, что я могу купить только лицензию, плата у меня есть и очень даже неплохо работает…)
Одно не понятно, раньше в посте написали что покупка планируется, пол дня не прошло, теперь пишете что она у вас есть.
Если вы про MK1 что у вас есть, то ей и до MK2/Mk3 далеко, да для многих задач в обработке мягких материалов его способностей хватает, а для обработки металлов не хватает равномерности хода, от этого страдает фреза и качество поверхности, и большое время исполнения. Коротко, MK1 по металлу - это смерть фрезе.
MK2 китайцы уже как полгода продают, с левой лицензией, всего за 70-90 долларов, даже у него страдает равномерность хода, бывает на поворотах, подача скачет от минимального до максимума, кратно в разы.
глючит или плата опторазвязки или сам Мач
Речь о том, что к Мачу была подключена китайская плата на ТБшках, именно с ней получали плохой результат. А с другим контроллером как раз всё ОК…
Мало того, что оно ромбиком, и ромбик поворачивается вместе с растром, так еще и по Z самозаглубился…)
У вас просто идут наводки - откуда они берутся, другой вопрос… Было у меня такое. Долго искал проблему - после того как заэкранировал все провода и правильно заземлил станок всё пришло в норму.
Речь о том, что к Мачу была подключена китайская плата на ТБшках, именно с ней получали плохой результат.
не плата, а 3 отдельных драйвера, только через breadboard, а не ты ни я не можем исключить то что может именно она даёт ошибки, поэтому я уже несколько раз писал, питание другое, более мощное в смысле силы тока, нет результата выкидываем и пробуем напрямую драйвера на LPT-Port
По 300 на всех трех осях… Собственно вот
Попробуйте поставте ускорение 75, Step Pulse 15, Dir Pulse 15 - да да, хоть и стоит что только до 5-ти, но реагирует до 15-ти…
И прогоните ту же УП и результат выложите здесь пожалуйста
не плата, а 3 отдельных драйвера, только через breadboard,
Точно… замкнул извиняюсь!
Но вот, убейте - не пойму, как железо, где нет ни капли логики может неправильно интерпретировать G-код…)
И как это ни капли логики?? Там она как раз есть.
Элементарно - например один из драйверов неправильно делит шаг на микрошаги…
раньше в посте написали что покупка планируется
А разве не может планироваться покупка второй или третьей платы? ))) Один станок у меня уже есть, типоразмера 3040, на нем штатно стоит китайская плата, которую Вы упорно называете МК1, хотя она ничем на МК1 не похожа, функциями и настройками в первую очередь. Думаю, что китайцы сумели запихнуть в FPGA МК2.
а для обработки металлов
Дело в том, что мне не нужна обработка металлов…) И аппетит не придет…) А придет, так сделаю станок для металла. Я не люблю делать универсальные инструменты, одна задача - один инструмент.
Второй контроллер будет нужен для станка формата 6090, даже чуть больше, но опять же под “мягкие материалы”, максимум латунь, которая, кстати, даже на моем фанерном нормально режется. И половину деталей из алюминия на этот станок я тоже сам делал, на нем же, будь там трижды МК1…) А стальные детали мне не нужны.
бывает на поворотах, подача скачет от минимального до максимума
У меня не скачет, а поворотов в моих деталях больше, чем прямых линий…)
У вас просто идут наводки
Возможно, вот только почему они вместе с G-кодом “поворачиваются”?))) Провода к моторам в экране, экран соединен с GND, заземления правда нет(классического). Провода между платкой и драйверами надо экранировать? Вот они у меня, как раз, в кучу собраны…
Попробуйте поставте ускорение 75, Step Pulse 15, Dir Pulse 15
Хорошо, в понедельник сделаю те же 3 УП, что на картинке сверху…
например один из драйверов неправильно делит шаг на микрошаги…
Ну, у меня не такие умные драйвера как Ваш Лидшайн…) Делить то надо всего на два. У меня полушаг стоит, были бы ошибки в делении, это было бы явно видно. И опять же, результат не поворачивался бы вместе с кодом…
Под логикой я понимаю не элементы И-НЕ или другие, а пересчет координат в шаги и направления. Вот это и делает Мач. Или Вы хотите сказать, что на пинах ЛПТ присутствует текстовая информация?)))
Провода между платкой и драйверами надо экранировать? Вот они у меня, как раз, в кучу собраны…
Ну обычно помехи “наводятся” на низкоточные проводники - т.е. от силовых кабелей на сигнальные…
Под логикой я понимаю не элементы И-НЕ или другие,
А я как раз именно эти элементы и имею ввиду - сигнал степ и дир это последоваытельность прфямоугольных импульсов и если на них накладываются помехи (а таких может быть валом), например от импульсного источника питания, от искрения щёток на вашем шпинделе и т.д. то на моторы придёт уже не та последовательность импульсов, которая необходима…
Вот у вас и проблема не стабильная - в последнем тесте теперь и ось Z ушла… Т.е. как таковой системы не просматривается… И это очень похоэе на помехи.
Может быть ваш другой не Мач контроллер более помехоустойчив и поэтому на нём проблем не возникает.
были бы ошибки в делении, это было бы явно видно
Я же написал - НАПРИМЕР и таких примеров можно нарыть 2200000000…
которую Вы упорно называете МК1, хотя она ничем на МК1 не похожа,
Это вы посмотрите и назовите что у вас, или фотку выложите определим что за контроллер, тогда буду правильно называть что у вас. Есть десяток вариантов MK1, у них разница во внешнем виде такая как между казахом и русским, так что это не показатель. А на сколько осей ваш контроллер?
У меня не скачет, а поворотов в моих деталях больше, чем прямых линий…)
Тогда это чудо, даже сам производитель заявляет что эту проблему он решил только в MK3.
которую Вы упорно называете МК1, хотя она ничем на МК1 не похожа
вот ваша плата, называется MK1, чип pic18f4550, формат называется TQFP а не FPGA.
