Я ставил электролит, примерно 25мкФх10в (наугад, какой нашел в коробке), подпаивал рядом с разъемом параллельно ± экранчика, снега больше не было. Без конденсатора запускался 1 раз из 10.
С i2c error не сталкивался, не знаю.
Я ставил электролит, примерно 25мкФх10в (наугад, какой нашел в коробке), подпаивал рядом с разъемом параллельно ± экранчика, снега больше не было. Без конденсатора запускался 1 раз из 10.
С i2c error не сталкивался, не знаю.
Ураааа!!!
Проблема решена
Может чего лишнее-но именно так работает
1.Припаял кондёр 0.068 мкФ параллельно питанию
2.До кондёра в разрыв плюса- резистор 100 оМ
3.Питание дисплея-не с шины 3.3 в датчиков(наверное придётся делать доп.стаб),а с +5 вольт входа канального импульса(Тротле )
•5V I2C interface
На Тротле идёт SUM PPM-раскомментировано в прошивке-на экране компа активны все AUX1-4
4.И2с еррор нет-когда дисплей выключен-когда включен-так и на экране компа график не показывает-и 2-3 ошибки выскакивает
После сохранения и выхода-ошибок нет
5.Провода без разъёмов-припаяны
Для изменения параметров делаю клавиатуру-параллельно стикам припаяны кнопки с резисторами-теперь стиками дёргать не надо(а то сильно быстро цифры скачут от стиков)
И SUM PPM при настройке подаю с пульта(с гнезда симулятора)
Ещё как с GPS экран себя будет вести-проверю
p.s. закрались вредители, кто-то переставил местами два мотора, найду - прибью. не переворачивает, но снова таскат по полу, но с этим уже сталкивались…
Я 2 дня голову ломал, даже перепроверял подключение, пока не глянул картинку подключения на всякий случай так и не мог понять в чем дело. Но тут уж сам накосячил.
а вот я понимаю, что “на вкус и цвет все фломастеры…”, но кто как настраивает вот эти штуки? joxi.ru/0OTVUdg5CbChb1t4fXc
подключил 5-6 каналы от ДУ к мультивии, в конфигураторе вижу, что работают каналы - надо же как-то задействовать
(5-й канал приемника подключил к D7, 6-й - к D12, в прошивке надо раскоментить строчку #define RCAUXPIN12 в config.h… или RCAUXPIN8, но мне удобнее было с проводами к 12)
в доках, которые нахожу на сайте мультивии и других на картинках там пункт LEVEL, а сейчас вместо него аж 3 других пункта, и какой что делает - что-то не пойму…
ARM? включение моторов может быть (акк сел, методом тыка не проверить сейчас)
ANGLE?
HORIZON?
з.ы. оффтоп может, но похвастаюсь… полетал вечером, точно время не засек, но 16-18 минут судя по началу записи видео и времени, когда уже шел домой 😃
моторы 1000кв, esc 20, акк 2200/45С, пропы 10*4.5, crius se v2, весит 800 гр + прицепил старый телефон и им снимал, он еще 100-120 гр
ANGLE? HORIZON?
ANGLE mode
The position of the stick indicates the angle at which the copter tries to maintain. Sticks off = level. Full sticks in any direction and it will tilt at around 50 degrees. It’s proportional in-between.
It maintains the angle set by the stick. Let go of sticks and it returns to level
HORIZON mode <- new
It’s a proportional mix of the two. Sticks off = level. Full deflection = ACRO. In between it gradually mixes from LEVEL mode to ACRO.
It’s a fine mix to be able to do some ACRO with the safety of ANGLE mode when you release the sticks.
It allows also a more natural way of flying as the multi seems less constrained.
По моему повторять вопрос на одной странице это не уважение к другим. Вы вообще читаете ответы на Ваши вопросы? Я Вам вчера ответил что такое ANGLE и HORIZON, но Вы снова это спрашиваете.
Извините, неудачно спросил 😦
Да, я понял что такое ANGLE, просто в доках не встречал описания; а вообще хотел узнать “бест практице” так сказать, какие функции стоит повесить на 5-6 каналы, их же можно комбинировать - как стоит, а как нет
Еще раз - мне жаль что так получилось, на самом деле я очень ценю помощь форума
Как вариант
Картинка вставляется почему-то с ухудшением качества, красным написано "ANGLE ". Но вообще каждый решает сам какие функции использовать. Это еще зависит от кол-ва AUXов.
Ураааа!!!
Проблема решена
Может чего лишнее-но именно так работает
Нашел, вот правильная доработка экранчика: rcopen.com/forum/f123/topic283798/2282
вроде и не так давно обсуждали, а уже затерялась 😦 может тему отдельную со всякими доработками открыть?
новичкам обязательно к прочтению, идем и все читаем, тут на русском статья про AIO и 2.2 прошивку.
eppfpv.ru/…/obzor-poletnogo-kontrollera-crius-all-…
Сейчас сам прочитаю и если будут вопросы про тежимы или еще о чем написано будут помидорные урожаи… Статья будет добавлена в FAQ также там есть как настраивать UBLOX (В другой статье.).
новичкам обязательно к прочтению, идем и все читаем, тут на русском статья про AIO и 2.2 прошивку.
eppfpv.ru/…/obzor-poletnogo-kontrollera-crius-all-…
Первое предложение: “С MultiWii 2,2 доступны передовые функции, такие как навигация по точкам – это действительно полезная и интересная фишка, которая делает Crius AIO универсальным полетным контроллером”.
Навигация по точкам? Перепутали с Megapirate?
новичкам обязательно к прочтению, идем и все читаем, тут на русском статья про AIO и 2.2 прошивку.
eppfpv.ru/…/obzor-poletnogo-kontrollera-crius-all-…
Ну и что там читать? Полезной информации почти ноль. Простенький поверхностный обзорчик. И ссылку на него надо давать не в этой ветке, а скорее в “Вопросы и Ответы по подбору комплектующих для коптеров.”
Первое предложение: “С MultiWii 2,2 доступны передовые функции, такие как навигация по точкам – это действительно полезная и интересная фишка, которая делает Crius AIO универсальным полетным контроллером”.
Навигация по точкам? Перепутали с Megapirate?
Не не перепутали, там какие то зачатки есть, особенно если прогу под андройд поставить, там можно точку переназначать, правда как этим пользоваться я еще не понял до конца))))
Прям в этой прогу идет предупреждение чтоб народ не путал, это не полет по точкам а его иммитация путем смещения точки Home. И работает в режиме реального времени, т.е. задать маршрут пока не возможно, только в полете менять домашнюю точку. Я еще это не пробовал.
Ну дак и я про то, что это зачатки, но ведь оно там есть, GPS тоже не сразу внедрили.
Я же не спорю, Вы написали что еще не разобрались, попытался объяснить на сколько сам понимаю процесс, а то что появится рано или поздно это факт.
Я же не спорю, Вы написали что еще не разобрались, попытался объяснить на сколько сам понимаю процесс, а то что появится рано или поздно это факт.
Появится рано или поздно это факт. Но в 2.2 пока нет. А Multiwii EZ-GUI хорошая прога.
Нашел, вот правильная доработка экранчика: rcopen.com/forum/f123/topic283798/2282
вроде и не так давно обсуждали, а уже затерялась 😦 может тему отдельную со всякими доработками открыть?
У меня питание шины I2C на 3.3 вольта-и с доработками не помогло
Запитал дисплей от 5 вольт-(с конденсатором и резистором по питанию)-заработало
PS:И в схеме дисплея возможно что-то изменено уже на РЦТаймере-точки припайки конд. и рез. по схеме доработки показывают между собой нулевое сопротивление
там дорожку резать надо… на ресет подаётся сразу питание, а нужно еро слегка “притормозить” для этого и резали дорожку в разрез резистор, а после резистора конденсатор на корпус… если почитать чуть выше там всё описано, и даже схемы есть этого злосчастного экранчика 😢
там дорожку резать надо… на ресет подаётся сразу питание, а нужно еро слегка “притормозить” для этого и резали дорожку в разрез резистор, а после резистора конденсатор на корпус… если почитать чуть выше там всё описано, и даже схемы есть этого злосчастного экранчика 😢
Так и сделал
Только без выпайки экрана
“Перегрыз” на стыке 14 вывода пайку и припаял кон-р и рез-р от 14 вывода шлейфа к 17(там минус) и 11 (+) соответственно
Только вывод телеметрии не раскомментируешь больше 3-4 значений-ардуина пишет скетч большой-“не влезет”(плата на меге 328)
Оставил вывод канальных импульсов,ЖПС и там видно будет
Теперь пытаюсь сделать,чтоб управлять настройками не только с пульта-а и с присоединённой к плате(MultiWii 328P Flight Controller) клавиатуры-если возможности контроллера позволят
Как-то сложно все 😃

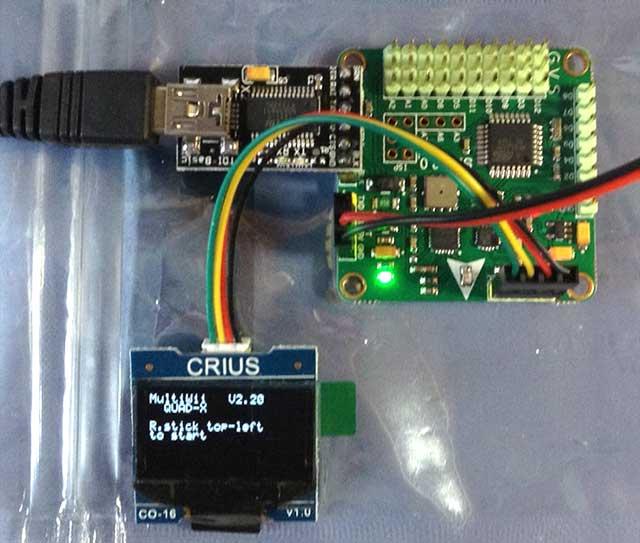

Вот нашел свое старое фото, вообще никаких переделок в экранчике, только нашел на плате 2 вывода земли и питания, и подключил электролит туда. Все работало, ни единого сбоя, тестировалось с двумя платами и двумя экранами.
(провод уходящий направо, это как раз э/л кондер)
Может у AIO в питании какая-нибудь особенность, не знаю, у меня была Multiwii Light.
