тоже строю аэроглиссер
Здравствуйте !
Наконец-то умозрительные построения 😃 глиссера перешли в более материальную фазу. Дело движется.
Сначало было так:
(борта на рисунке отсутствуют, всвязи с их хитрой кривизной поверхности. нарисовать такую “ниасилил” пока 😃 )
нарисовал все в Акаде. Заодно научился рисовать 3D.
Размеры в плане были 710х420. Виртуально смотрелось все ок. Но, когда нарисовал контур на фанере в маштабе 1:1, стало страшно 😃. Влезит ли в багажник авто или придется газель нанимать каждый раз… 😃 решил немного ужать габариты. Сейчас 650х350. Немного работы ножовкой, несколько часов работы фрезера и вот результат. Пока больше похоже на детские санки 😃
пилон, на котором стоит двигатель (вырезал на своем чпу фрезере)
Двигатель буду ставить МДС6.5
Какова должна быть площадь рулей направления ? Приблизительно, конечно…
Поругайте, похвалите дизайн…
Первоначальная идея была погонять зимой по снегу. Если доживет до лета (или как раз дострою к тому времени…), то попробую все это на воде…
Продолжение, надеюсь 😃, следует.
😃 Для зимы подойдет прекрасно, для лета нет, тем более под 6,5. Прыгать будет и кувыркаться 😎
Удивила моторама с ажурными стойками и крыльями - это какой-то особый замысел? А что за прямоугольные вырезы на нижней палубе моторамы - не под р/м случайно?
Руль поворота размерами примерно 180-200 х 100-120. Стеклоткань на днище и смолы побольше 😃 Скорее всего потребуются подрезы для придания курсовой устойчивости - без них модель боком идет.
😃 Для зимы подойдет прекрасно, для лета нет, тем более под 6,5. Прыгать будет и кувыркаться 😎
ЦТ высоко ? Я тоже, сначала планировал движок и бак вниз поставить и через ремень передачу на винт, но подходящих ремешков и шкивов так и не нашел…
Удивила моторама с ажурными стойками и крыльями - это какой-то особый замысел?
Это я облегчал конструкцию 😃 Крылья - просто вынес пошире рули направления, чтобы их ничего не “затеняло”
А что за прямоугольные вырезы на нижней палубе моторамы - не под р/м случайно?
Точно. Под них. Под “неё”, точнее… Одна на рули поворота. Остальные места - опять-же, для облегчения.
Машинка на “газ” стоит наверху, между мотором и баком.Руль поворота размерами примерно 180-200 х 100-120. Стеклоткань на днище и смолы побольше 😃 Скорее всего потребуются подрезы для придания курсовой устойчивости - без них модель боком идет.
стекло на днище не планировал, если честно. просто пролакировать хорошенько… этого будет недостаточно ?
насчет езды боком - для версии “по воде”, по краям днища хотел потом приклеить треугольные в сечении брусочки…
размер руля 200х120. если их два, то 200х60 ?
На счет прыгать по воде и кувыркаться - это относиться не столько к положению ЦТ, сколько к “лягушачьему” прыганию плоскодонок. Об этом писал в предыдущих темах по аэроглиссерам. rcopen.com/forum/f2/topic30376
При вашем моторе и плоском дне модель вообще по воде летать будет! Как вариант можно поставить впереди подводные лыжи - смотрится на ходу весьма эффектно.
Размер рулей около 200х100. Лучше больше чем меньше - подрезать всегда можно 😃 Подрезы нужны и для снега - попробуйте сначала без них 😁 а там сами поймете… и по рулям и всему остальному.
Здравствуйте. Найдите мою тему “Я обкатал свой глиссер” на 2-й странице, там есть фотографии и отзывы тех, кто видел его на ходу. Может, что-нибудь пригодится. Удачи.
Да, вот ещё что- не поднимайте верхнюю кромку рулей выше оси пропеллера, будет склонна к забросу и перевороту, слишком большому крену в повороте. Когда буду делать второй аэроглиссер, то, наверное, вообще откажусь от воздушных рулей…
Здравствуйте. Найдите мою тему “Я обкатал свой глиссер” на 2-й странице, там есть фотографии и отзывы тех, кто видел его на ходу. Может, что-нибудь пригодится. Удачи.
Да, вот ещё что- не поднимайте верхнюю кромку рулей выше оси пропеллера, будет склонна к забросу и перевороту, слишком большому крену в повороте. Когда буду делать второй аэроглиссер, то, наверное, вообще откажусь от воздушных рулей…
Добрый день !
Темы про глиссеры читал все. Чертежи рождались по “мотивам” нескольких конструкций. Есть еще интересный сайт, посвященный только глиссерам - “RC AirBoat World”. Тоже очень познавательное место. Все идеи очень пригодились. Спасибо !
По поводу рулей. Именно не выше _оси_ винта ? Но, тогда, практически работает только половина воздушного потока, создаваемого винтом… Будет ли достаточной площадь руля (рулей)?
Даже если не будет водяных рулей, как у меня - я просто продлил воздушные, то уверяю, площади от половины диаметра винта хватает за глаза. А устойчивость не страдает. Да посмотрите на не моделях, а на полноразмерах - почти у всех до оси пропа… Жаль, у дома пруд уже заледенел - не показать на ходу, как он на месте разворачивается на скорости хорошо за 30 при половинных, до оси, рулях. А в натуре посмотреть, пощупать можно - живу в Марьино, звоните 348 45 59, по вечерам дома.
Даже если не будет водяных рулей, как у меня - я просто продлил воздушные, то уверяю, площади от половины диаметра винта хватает за глаза. А устойчивость не страдает. Да посмотрите на не моделях, а на полноразмерах - почти у всех до оси пропа… Жаль, у дома пруд уже заледенел - не показать на ходу, как он на месте разворачивается на скорости хорошо за 30 при половинных, до оси, рулях. А в натуре посмотреть, пощупать можно - живу в Марьино, звоните 348 45 59, по вечерам дома.
Верю на слово 😃
я скачал несколько клипов про глиссеры. Там все очень хорошо видно.
А насчет замерзшего пруда - дак это наоборот - супер ! Сейчас, пока снегу не навалило, поверхность ровная как стекло… Можно погонять здорово. Если, конечно, ездит не только по воде…
За выходные доклеил корпус. Была проблема со впитываемостью смолы в фанеру. Очень сильно впитывает, однако… 😃 Шов получается непрочный. Пока шкурил - кое где сломалось. Пришлось переклеивать. Во второй раз смолы не пожалел 😃 Должно держать…
Хочу успеть как раз по льду попробовать, пока не замело…
Здравствуйте !
Наконец-то умозрительные построения 😃 глиссера перешли в более материальную фазу. Дело движется.
(борта на рисунке отсутствуют, всвязи с их хитрой кривизной поверхности. нарисовать такую “ниасилил” пока 😃 )
нарисовал все в Акаде. Заодно научился рисовать 3D.
Размеры в плане были 710х420. Виртуально смотрелось все ок. Но, когда нарисовал контур на фанере в маштабе 1:1, стало страшно 😃. Влезит ли в багажник авто или придется газель нанимать каждый раз… 😃 решил немного ужать габариты. Сейчас 650х350. Немного работы ножовкой, несколько часов работы фрезера и вот результат. Пока больше похоже на детские санки 😃
пилон, на котором стоит двигатель (вырезал на своем чпу фрезере)
Двигатель буду ставить МДС6.5
Какова должна быть площадь рулей направления ? Приблизительно, конечно…
Поругайте, похвалите дизайн…
Первоначальная идея была погонять зимой по снегу. Если доживет до лета (или как раз дострою к тому времени…), то попробую все это на воде…Продолжение, надеюсь 😃, следует.
Судя по тому что я видел на ваших эскизах, все машинки будут в масле.
Вы меня не пинайте, но всё-таки… Со смолой поосторожнее! При резком снижении температыры(при вынимании из машины) может стать хрупкой, как стекло… Я-бы на вашем месте клеил ПВА.
Добрый день !
Вот и долгожданное продолжение 😃
помучавшись со смолой (надеюсь, ее все-же было достаточно для надежного склеивания) доклеил корпус и приклеил к нему пилон под двигатель.
получилось вот так:
обнаружились некоторые грабли, естесственно. например, совершенно не подумал, как я буду прикручивать “нижнюю” машинку. надо сильно исхитриться, что-бы подлезть туда отверткой… с облегчением, похоже, перестарался. “крылья” получились хлипковаты. если лодка перевернется, что весьма вероятно 😃, можно их, крыльев, лишиться. будем по мере эксплуатации отсекать все ненужное 😃. еще неудачно получилось, что выхлоп из глушака получился направлен почти строго на перо руля… 😦 Надеюсь в следующей варианте не забыть все это учесть. 😃)
пошкурив денек на свежем воздухе и покрыв лаком, увидел, что в носу лодки чего-то не хватает. выглядит как-то незаконченно, да и приемник с акку надо куда-то пристраивать. решил сделать “рубку”. теперь выглятит посимпатичнее. (На фотках за ней лежит ее крышка).
осталось доделать совсем немного 😃. развести провода до машинок, прикрутить выключатель питания, нету тяк от машинок до качалки и до мотора и т.п…
рули, все-таки, сделал повыше. много не мало, всегда отрезать можно. 😃 да и выглядит, опять, же поприличнее. Какие, кстати, у них должны быть расходы ? у меня получилось ±20град. Этого достаточно ?
Думал еще стеклотканью днище оклеить, на том же самом лаке прямо. Но, кажется, тяжеловато получится…
самое сложное оказалось вырезать качалку на рули… кто бы мог подумать 😃 умом не растяжимо, но софт моего чпу фрезера абсолютно ее не переваривал, хотя до этого резал контуры намного более сложные безо всяких проблем. причем глюк вылезал каждый раз в новом месте. особенно ему не нравились полуокружности, почему-то… короче, запоров 3 заготовки, оставил ненужные потуги и вспомнил как это делается обычным лобзиком. вырезал из 4мм оргстекла.
окончание, уверен, скоро будет 😃
Вы меня не пинайте, но всё-таки… Со смолой поосторожнее! При резком снижении температыры(при вынимании из машины) может стать хрупкой, как стекло… Я-бы на вашем месте клеил ПВА.
ПВА мне последнне время попадается какой-то совсем фиговый, мягко говоря… вообще как вода. и клеит так же… единственный раз купил финский, в относительно маленьком тюбике, вот то был настоящий ПВА. что-то больше не попадается такой… 😦
…нету тяк от машинок до качалки и до мотора и т.п…
Замечательная тяга получится из гибрида канцеярской скрепки и бамбуковой рейки.Если длина большая то в направляющие кольца ее…
Предложение: если планируется запуск и на снегу, покрыть дно тонким Д16Т или ВТ6. Тяги двигла должно хватить…
…нету тяк от машинок до качалки и до мотора и т.п…
Замечательная тяга получится из гибрида канцеярской скрепки и бамбуковой рейки.Если длина большая то в направляющие кольца ее…
рейки - это понятно. но длина тяг у меня меньше 100мм… на этот случай у меня есть свой рецепт 😃 сделал из сталистой проволоки 1.5мм. типа “струна”, хотя непонятно чем на такой “струне” играть-то 😃)
все додедал. ждем-с погоды. пруд, зараза, успел растаять. на воде первый раз стремно пробовать… сильно не хочеться купаться… 😃
Предложение: если планируется запуск и на снегу, покрыть дно тонким Д16Т или ВТ6. Тяги двигла должно хватить…
интересная мысль ! попробую. есть в наличии печатные пластины от 0.15 до 0.4mm. только вот чем их к днищу прихватить ? на клей ?
А можно у Вас попросить деталировочный чертеж? 😒 😋
Очень хочется попробовать по воде…
ловите.
lodka.rar
если планируется запуск и на снегу, покрыть дно тонким Д16Т или ВТ6.
А что это такое, можно узнать? Это, случайно, не тонкий пластик?
Д16Т это дюралюминевый сплав.
А где его “надыбать можна”?
[quote=aquarius;203712]
Здравствуйте !
Наконец-то умозрительные построения 😃 глиссера перешли в более материальную фазу. Дело движется.
Сначало было так:
(борта на рисунке отсутствуют, всвязи с их хитрой кривизной поверхности. нарисовать такую “ниасилил” пока 😃 )
нарисовал все в Акаде. Заодно научился рисовать 3D.
Размеры в плане были 710х420. Виртуально смотрелось все ок. Но, когда нарисовал контур на фанере в маштабе 1:1, стало страшно 😃. Влезит ли в багажник авто или придется газель нанимать каждый раз… 😃 решил немного ужать габариты. Сейчас 650х350. Немного работы ножовкой, несколько часов работы фрезера и вот результат. Пока больше похоже на детские санки 😃

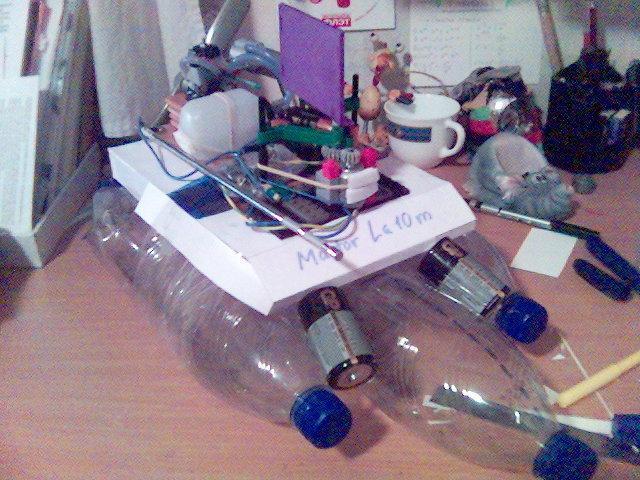

Мой самодельный ГЛИССЕР
Что-то не очень соответствует описанию.
А каком Автокаде эти чертежи?
Может есть возможность их перевести в 2002 Автокад?
Очень надо!!!
Акад 2004.
Ловите! Я их пересохранил в dxf формате. Должны открыться.
Что-то не очень соответствует описанию.
Давненько я не заглядывал в эту тему…
На фотке АЦЦКАЯ вещь! Если мой фанерный фактически летает, а не скользит по воде, то что же будет с этим вариантом? Бутылки, имхо, надо заливать по горлышко балластом перед запуском… 😁
Кстати, мой до сих пор жив и здравствует. Как раз недавно пускали. Супер! ЖЖОТ, практически 😃 Я тогда писал, что на воде он не очень. Это у меня в тот раз с руками было что-то не очень 😃 Сейчас все наладилось и глиссер носится просто жуть. Главное, как и писал, не переусердствовать с газом - взлетает. На поворотах воды касается только плоскостью борта, не соврать, градусов 45 между поверхностью воды и днищем. И с ЦТ у него тоже все в порядке, несмотря на опасения, что он будет слишком высоко. Разок он у меня, таки, пытался перевернуться через борт, но, пыхнув легким парком от хватанувшего водички движка, встал на ровный киль. Зрителям особенно нравится, когда он выезжает на травку, практически не снижая скорости. :)Короче, рекомендую…
