планера для подрастающего поколения
Здравствуйте. Вообще-то разговор идёт о регистрации нового класса моделей в авиамодельном виде спорта. С уважением!
Парни, у кого есть готовый векторный файл под резку модели F3L?
В процессе чертеж 2х метрого. Сергей работает над ним. А так “султан” Надо распечатать посмотреть вообще что там и как. Все ни как тоже времени не хватает
ообще-то разговор идёт о регистрации нового класса моделей в авиамодельном виде спорта.
Все верно. И при этом вы скидываете документ который определяет порядок признания видов спорта и включения их в реестр. А это две разных процедуры.
Прочитайте полное название документа и не только. Спортивные дисциплины и есть по нашему классы моделей. И прочитайте это: fasr.su/…/2022_11_28_konferentsia_federatsii_aviam… Там как раз про новые дисциплины (классы) Ващук Ю.М. упоминает. С уважением!
ам как раз про новые дисциплины (классы) Ващук Ю.М. упоминает.
Прочитал вдумчиво. Понял что был не прав. Прошу пардону!
Пока готово крыло. Крыло1pdf.zip
Фюзеляж будет скоро.
Пока готово крыло.
А как называется этот планер?
Планер делался на базе предложенного выше “OzERES”. Геометрия крыла сохранена. Профили от “Bubdle danser”. Я их ранее использовал и мне понравилось. Конструктив отличается немного. Геометрия фюзеляжа тоже будет почти полностью сохранена. Вариант оперения от 2021 года ( киль и стабилизатор не V).
Профили от “Bubdle danser”
Это для детей? Кривыми ручками на кривой доске собирать? 😃
У профилей AG плоский низ. Какие проблемы?
У профилей AG плоский низ
Ну если так, то ваще никаких вопросов нет. От слова совсем.
Странный вы конечно человек. Никогда ничего не говорите по существу.
Да я не правильно написал выше.
Должно быть так:
У профилей ag35, ag36 и ag37 плоский низ.
www.charlesriverrc.org/…/wing_plan_V2b.pdf
Отсюда charlesriverrc.org/…/markdrela-bubbledancer-3m.htm
Никогда ничего не говорите по существу.
Я предполагаю, что веду диалог с разумными человеками. 😃 Топик называется как? Вы в серьёз предполагаете, что пионер кривыми ручками сумеет слепить крыло как на чертеже? Здесь на всём форуме два десятка человек сумеют это сделать без косяков…
Профили от “Bubdle danser”.
что пионер кривыми ручками сумеет слепить крыло как на чертеже?
На каком чертеже? Сергей написал что делается на базе “OzERES” с профилями от “Bubdle danser”
Вы возбудились от этого. Я дал ссылку на чертеж где эти профили показаны.
К профилям то есть претензии?
К профилям то есть претензии?
Нет. Продолжайте кушать кактус. 😉
Вы в серьёз предполагаете, что пионер кривыми ручками сумеет слепить крыло как на чертеже?
Делали и делают и я надеюсь, что будут делать.
Чертёж располагается на стапеле. Конструктив сделан так, что криворукость очень сильно исправляется.
Обратите внимание на тот факт, что и в задней кромке и в передней кромке есть пазы в которые вставляются нервюры. Более того "вертикальный лонжерон" выполнен не в виде отдельных вставок а целым с прорезями под нервюры что так-же уменьшает простор для разгильдяйства. Для правильной установки задней кромки режутся специальные подставки под неё.
На фото деталь "1Р3"
Надписи есть и на чертеже и на самих деталях.
Ребята получают такой набор и за 3 месяца модель готова. У некоторых и больше но в среднем 3. Речь идет о возрасте 14+. На данный момент в работе одна, но две будут заложены после нового года.
Для младших есть модель размахом 1 метр. У меня их заложено 9 штук. Одна уже готова к обтяжке. с учетом утруски усушки посмотрим весной.
Чертежи, которые я выложил, выполнены с учетом того, что делать их будут дети. Да может с точки зрения красоты конструкции есть лишние детали и критика будет правильной, но завязывать бантики можно будет позже по мере того как к ребятам придет понимание как надо делать по мере того как "ручки будут выпрямляться"Что то случилось. Добавляю фотки которые пропали
Добавляю фотки которые пропали
Ремни у лазера поднастроить бы
Если про ступеньки на нервюрах? то это проблемы не механические. Это проблемы рисования.
Если про ступеньки на нервюрах?
Про них, да…

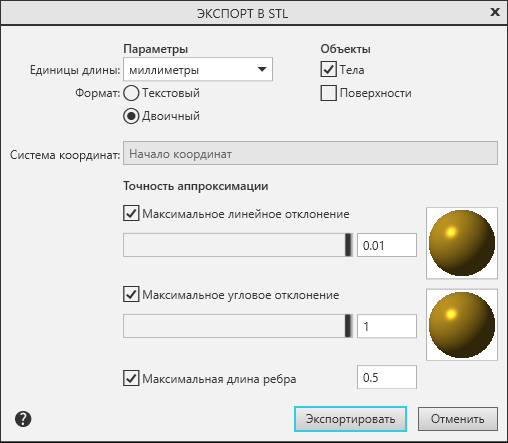

Да именно так. Для .DXF рисовать сплайном.
Нет. Продолжайте кушать кактус. 😉
Напишите что то по делу уже,а то сплошные засекреченые фразы прям.Хотите помочь в чем то помогайте,а нет, так лучше уж промолчать тогда.
Тему подчистили,продолжаем обсуждение 😄 А я вот тем временем немного изучил наш лазерный станок.Настроили итд,ждет своего часа чтоб нарезать детали для 2х метрого планера.Метровый уже собираем.
Чертежи фюзеляжа
