зарядник от pilotage не заряжает

нет я питаю от аккумулятора авто 😃

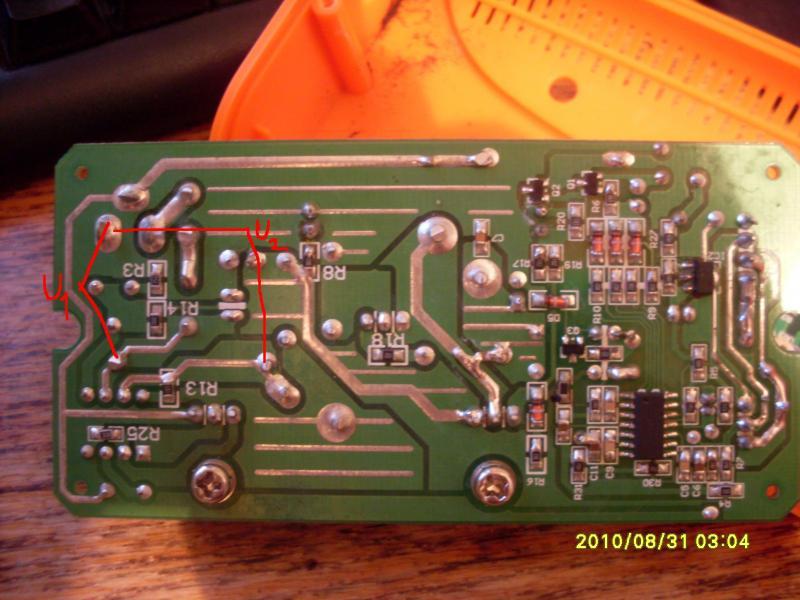

на этих контактах измерить напряжение ?

да. если падение больше 0.3 вольта делай как на фотке - потом дорожку восстановиш.

замерил U1=12.42
U2=12.41
падение напряжения чуть чуть совсем 😃

интересно. А какое напряжение на 5-й лапке МС34063?

а пятая это какая ? которая над двойкой ?

Над двойкой это первая. Видна квадратная площадка. Для удобства отсчета так иногда обозначают первую ногу.
Считаем по часовой стрелке.
Пятая будет по диагонали от первой.

Вот

U=12.53в

Относительно (-) измерять 😃 Да и при питании 12.42В быть 12.53В просто не может - конкретно на этой лапке - там максимум 1.25 вольта. Хорошо - оставим в покое преобразователь - он для 3S паков нужен восновном - для проверки 2S паки есть?

нет 😃 у меня только 3s паки ))

Сори яя относительно “-” измерял оказываеться и там показало 12.42в 😃

ну тогда одно одно из трех - алескапут МСшке - обрыв R3 или подстроечника - КЗ в R14

А почему Rinatt жалуется что у него операционник греется не по детски?
Может он МСшку сажает и та уходит в защиту?

ну тогда одно одно из трех - алескапут МСшке - обрыв R3 или подстроечника - КЗ в R14

Rinatt, измерь сопротивление резисторов R14 и R3. Не выпаивая, прямо в плате. Посмотри, что на них написано и отпиши сюда.
Может ещё что придумаем.

Судя по предыдущим замерам перегруза и в помине нет - малое падение на токовом шунте - если верить то 0.01 вольт а защита при 0.3 вольтах срабатывает. “Скисшую” ЛМку я не исключаю - но пока преобразователь запустить нужно - да и фотку с местом где резануть скальпелем для отключения всего что после преобразователя я кидал.

Rinatt, ты дорожку резанул?
Последние измерения делал с порезанной дорожкой, или восстановил её?

нет я ничего ни резал . metronom же писал резать только если падение напряжения больше 0.3в.А надо отрезать сейчас ?

замерь сопротивления для начала

нет я ничего ни резал . metronom же писал резать только если падение напряжения больше 0.3в.А надо отрезать сейчас ?

Пусть дальше metronom ведёт. Я до вечера ухожу.

R3- 1.42kOM на нём написано 152
R14 -1,64кОм на нём написано 2002

ну при таких соотношениях преобразователь настроен грубо на 3 вольта 😃 Подстроечник не крутил случайно? И 12 вольт даже при таком делителе не должно быть - максимум 6.5 вольта. Или не правильно замеряеш или все таки МСшка просажена. Проверь пайку у R3 и R14 - попробуй подстроечником сделать R14 порядка 19 кОм - только на всякий случай пометь данное положение в каком щас движек находится.

пайка нормальная так то, нет не крутил 😃, ща вот подкрутил и сделал r14 = 1,9ком

Какие есть приборы? По хорошему надо осциллограф. Схема импульсная.

пайка нормальная так то, нет не крутил 😃, ща вот подкрутил и сделал r14 = 1,9ком

тока не 1,9 а 19 нужно

Из приборов только тестер ))
я подстроечником максимально смог сделать 1.99кОм

Согласно схемы при выкрученном подстроечнике должно быть напряжение в районе 18вольт. Как советовали перережь дорожку, покрути подстроечник, если напряжение не подымется - меняй микросхему (проверь на обрыв транзистор на радиаторе рядом с микросхемой и диод на пробой рядом с конденсатором С1).

замерил так

напряжение 12,09В хоть в какую сторону крутишь vr1
диод проверил он рабочий
а как транзистор проверить ?
