Ретракты со встроенными серво
Господа!
Достались мне по случаю ретракты Giezendanner EL-7 со встроенными серво.
Честно говоря выглядят не плохо.
Есть недопонимание как лучше их подключать.
Может кому приходилось использовать что-то подобное
Через тройной Y-кабель, у меня похожие, в комплекте с ними шёл такой “шнурочек”
Я так понял - один конец коннектора на выходе приемника, а два прямо к ретрактам?
Тогда не понятно, что они описывают в инстр. по применению. Там ещё какой-то дополнительный модуль и по-моемому с батарейкой.
Извините за назойливость, но больше не у кого спросить
С антеной и батарейкой это приемник, а промежуточный блок переводится переводчиком как - “Усилитель переключения”. Сложно сказать какова его функция, но полагаю что это какой-то более навороченный аналог Y кабеля, может быть с усилителем сигнала. Полагаю что если ретракты воткнуть через простой Y кабель, то эффект будет тотже.
У меня кабель обычный, один конец в приёмник, 3 других по стойкам
Вот тута шнурочек виден
У меня кабель обычный, один конец в приёмник, 3 других по стойкам…
в моем варианте будут работать тока две машинки. Поэтому буду пробовать обычный Y-connector:)
А после долгих и изнурительных поисков, наткнулся на вот такую штучку.
Может быть это и есть тот модуль?
Тока для чего он нужен, не понятно 😃
Вот такая штучка. Один вход, три выхода, регулировка замедления по каждому выходу.
Не представляю ретрактов без неё.
Не представляю ретрактов без неё.
У меня на передатчике скорость отработки серв программно можно задать:)
в моем варианте будут работать тока две машинки. Поэтому буду пробовать обычный Y-connector:)
Думаю, будет работать.
Вот такая штучка. Один вход, три выхода, регулировка замедления по каждому выходу.
Не представляю ретрактов без неё.
в данном случае этот замедлитель для серво не нужен. Здесь идет речь о совсем других механизмах. 😒
Здесь идет речь о совсем других механизмах. 😒
Аркадий, а что за механизм такой, и что делает? Очень интересно.
Честно говоря, тож подумал, что это замедлитель
У меня на передатчике скорость отработки серв программно можно задать
Ретрактные сервы обычно не пропорциональные, а тупо перекладываются из одного положения в другое - игрой вокруг “логического нулевого положения” можно заставить конкретную серву перекладываться медленно. Не факт что эти так себя поведут.
Что интересно, родная скорость чуть-чуть напрягала. Хотелось по-копийнее, по-медленнее. В принципе, мне можно было и так оставить. Но, ещё поизголяюсь. Мож и не получится
А по поводу серв топика, да и моих, возможно, Владимир
Аркадий, а что за механизм такой, и что делает? Очень интересно.
Честно говоря, тож подумал, что это замедлитель
Я попробовал подключить напрямую к батарейке 4,8 вольт сервомеханизм работая по принципу +и-
В каждом механизме ретракта встроена непосредственно сорвомашинка.
Работает довольно стабильно и замедлитель не нужен. Работает достаточно копийно.
Смутило только то, что в инструкции рекомендуют какой-то промежуточный модуль, назначение которого абсолютно не понятно.
Вот и обращаюсь к общественности за советом 😃
Спасибо за участие!
К производителю с этим вопросом обращались?
Ретракты топик стартера не имеют стандартных сервоприводов. Там просто мотор с редуктором и механическим прерывателем в крайних полложениях.
Поэтому что бы управлять ими с пульта нужно устройство которое будет комутировать питание моторов. Коробочка эта как раз и служит этим комутатором, а так же может еще играть роль токового реле и отключать питание если врдуг произойдет блокировка механизма.
giezendanner-technik.ch/…/USER_ARTIKEL_HANDLING_AU…
Тогда получается, что без этой коробочки нельзя использовать?
Ну можно сгородить “аналог” из 5-9гр.сервы и двухполюсного переключателя.
Ну можно сгородить “аналог” из 5-9гр.сервы и двухполюсного переключателя.
Ну это уже совсем сложно для меня, даже понять о чем идет речь. 😃
Прошу прощения за тупость, но понимание покинуло меня😢
Под убирающуюся переднюю стойку палец подставляю, механизм останавливается, без порчи имущества))). Тумблер передёрнул, стойка обратно выходит.
Андрей, ну объясни нам, а? Я сам с ретрактами первый раз столкнулся, и, докучи, к паяльнику с какой стороны подходить-незнаю. Расскажи, коллега!
В комплекте не было такой “коробочки”, а она мне нужна? Всё работает, …дома, но не облётывал ишо. И братва с E-Flite-а слова не говорит. В чём прикол?
Александр, не поддавайтесь заблуждению, а внимательно посмотрите на ретракты Аркадия и на ваши. У вас там вся электроника собрана в самих ретрактах и они напрямую подключаются к приемнику. Поэтому вам ничего не нужно!
А у Аркадия там просто два проводочка. И коробочка получая сигнал с пульта комутирует на них питание.

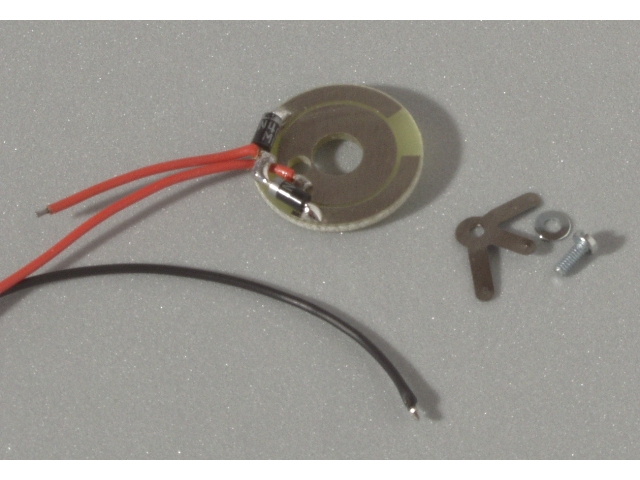

Земляк Аркадий. Коробочку можно заменить механическим комутатором.
Примерно так
Черное слева-сверху это серва. Посередке это двухполюсной тумблер, справа тумблер вид снизу, подключение.
Есть вариант по превращению ретрактов Аркадия в ретракты Александра. Можно взять 3 стандартные сервомашинки, выдрать из них электронные платы, переменные резисторы заменить на постоянные и подключить вместо моторов серв моторы ретрактов 😉
Правда в любом случае не будет защиты от блокировки… 😦
Ребята!
Сегодня я взял и подключил два этих серво через Y-connector напрямую к батарейке.
Меняя полюса - ретракты соответственно открываются и закрываются.
При этом работают достаточно копийно и синхронно.
На самом деле впечатление такое, что прямо в ретрактах установлен электромоторчик с редуктором как и описывал Андрей. Ход машинки ограничивает концевик.
Все просто класс работает на стенде.
Все бы ничего, если бы они не указали в инструкции на промежуточную какую-то коробочку с дополнительной батарейкой из-за которой весь сыр-бор.
Для чего она нужна эта коробочка?
Черт бы ее побрал!
А где у тебя в самолете еще есть такой же механизм, чтобы на него “подключил напрямую к батарейке” да еще и меняя полюса?
То то же, что НЕТУ!!!
А где у тебя в самолете еще есть такой же механизм, чтобы на него “подключил напрямую к батарейке” да еще и меняя полюса?
То то же, что НЕТУ!!!
Правильно, нету.
Подключал напрямую батарейку имитируя работу передатчика с приемником.
Вот в том-то и дело, что работает исправно, а в инструкции на стр. номер 2 рисуют, что нужно ставить похожую на это штуку с батарейкой. 😒
Вопроса собственно два.
- Эта ли штучка мною определена?
- И для чего она нужна?
To himan
Правильно, нету.
Подключал напрямую батарейку имитируя работу передатчика с приемником.Вот в том-то и дело, что работает исправно, а в инструкции на стр. номер 2 рисуют, что нужно ставить похожую на это штуку с батарейкой. 😒
Вопроса собственно два.
- Эта ли штучка мною определена?
- И для чего она нужна?
Без коробочки работать НЕ БУДЕТ.
Попробуйте с приемником - убедитесь.
Не внимательно Вы изучили материалы с приведенного Вами-же сайта, уважаемый.
Giezendanner EL-7 со встроенными серво.
Читаем в левом меню _Schaltverstärker _ (5-ый пункт)
Читаем в ИНСТРУКЦИИ к Вашим ретрактам, как называется коробочка? Правильно Schaltverstärker, чувствуете разницу 😉
Такая коробочка Вам и нужна, причем немцы предлагают 2 варианта
(Далее мои предположения, т.к. немецким не владею ни на йоту)
Вар 1 Stromversorgung ab Empfänger-Akku
Вар 2 Stromversorgung ab externem Akku
соответственно
С использованием батареи приемника
и
С использованием дополнительной батареи
Удачных полетов.
Подключал напрямую батарейку имитируя работу передатчика с приемником.
Аркадий! Вы хоть сами читаете то что пишите? Это же ЧУШЬ откровенная…
