Li-Ion аккумуляторы типоразмера 18650

Maraboo

Подскажите, пожалуйста, вопрос может нюбский, но все же лучше уточнить чем квартиру перекрашивать после пожара (был печальный опыт). Напряжение полной зарядки шоколадок - 4.2 вольта. ISDT в режиме зарядки LI-on по умолчанию ставит 4.10. В ручную там можно выставить до 4.15 максимум. Так вот, можно ли все-таки заряжать эти акумы до 4.2V и почему тогда зарядка де дает этого сделать?

Ю_Н_К

Можно. Если зарядка не даёт 4,2 заряжать, ставьте в режим Li-Po. Если подробно, то на ветке обсуждалось не раз.

Plohish
Maraboo:

почему тогда зарядка де дает этого сделать?

По тому что, зарядник старый, а Li-Ion новые…

TiRes:

4s6p аккумулятора, 4 в ширину, и 6 в длину

Ю_Н_К:

Ряд по 6 паяем параллельно, потом получившиеся 4 ряда (т.е. батареи из 6 штук) спаиваем последовательно.

Юрий, как то не клеится с первым условием…, хотя условия мне кажутся странными…

Ю_Н_К

Я так понял, что будет как на картинке в посте #2976, только на 4 банки. Если поставить вертикально, будет 4 по 6. И укладывается в пазлы. Это я и имел в виду. Если укладывать лёжа, то легче самому спаять, чем рассказать.
P.S. Тарас, уточни.

garry77
TiRes:

Помогите со схемой 18650 4s6p аккумулятора

Вот 4S3P половина от нужного вам.

Plohish
Ю_Н_К:

Я так понял, что будет как на картинке в посте #2976, только на 4 банки. Если поставить вертикально, будет 4 по 6. И укладывается в пазлы. Это я и имел в виду. Если укладывать лёжа, то легче самому спаять, чем рассказать.
P.S. Тарас, уточни.

если так как на картинке, то для 4S6p должно быть 6 в ширину и 4 в длину… а у него в условиях наоборот…

TiRes:

4 в ширину, и 6 в длину

Лучников

Интересно, для каких леталок могут сгодится эти акумы - самолеты, квадрокоптеры?

KEEPPOWER IMR26650 4200 mAh
Типоразмер: 26650
Ёмкость ном: 4200 mAч
Ёмкость мин: 4100 mAч
Напряжение номинальное: 3,7В
полный заряд: 4,2 В
полный разряд: 2,5 В
Максимальный непрерывный разрядный ток - 30 А
Максимальный импульсный ток - 50 А
Вес - 115 гр.

Все вроде бы ничего, и токи достойные, вот только напряжение полного разряда смущает, маловато будет, имхо.

Plohish

две штуки 18650 весом 100 грамм и ёмкостью 3500x2=7000 гораздо более выгодны…
да и разрядный ток 26650 вызывает большие сомнения…

плотник_А
Лучников:

Интересно, для каких леталок могут сгодится эти акумы - самолеты, квадрокоптеры?

KEEPPOWER IMR26650 4200 mAh

Эта фирма торговая компания, “перепаковщик” одевает в свою термоусадку всякий, китайский ширпотреб, у них нет завода по производству банок.
Не хило зарабатывают на термоусадке 😃
Производители 26650 не продают свои акки в розницу. Много торговых компаний клеят свои этикетки и натягивают термоусадку - это в розницу идёт.
Хорошие 26650 такие ru.aliexpress.com/item/…/32796076496.html?traffic_… , постоянные токи до 25А, пиковый 50А. Производитель www.plb.com.cn/Products/rlx5000mas.html.
Собирал для машинки.

TiRes
Ю_Н_К:

Пусть нарисует, как ему надо. А то запутаем.

Планирую так как на фото внизу. С обратной стороны спаивать? И где балансировочный провод, и провод питания выводить?

плотник_А:

Эта фирма торговая компания, “перепаковщик” одевает в свою термоусадку всякий, китайский ширпотреб, у них нет завода по производству банок.
Не хило зарабатывают на термоусадке 😃

Они открыто об этом пишут, даже пишут какие аккумы перепакованы их термоусадкой

TiRes

С обратной стороны спаивать аккумы также как и с той что на фото? Не понял, в местах пересекания проводов, их спаивать между собой что ли (походу нет, т.к. будет к.з.)? И балансировочный провод имеет 5 жил, а + и- это должны быть ещё 2 провода отдельных…

Update:
Так, из того что понял, Вы расписали балансировку.

  • берём от обратной стороны крайней левой полосы аккумов. А - от крайней правой. При этом по Вашей схеме разводим балансировку. Так?
Ю_Н_К

Если смотреть на синие, слева направо: первый со вторым, третий с четвёртым рядами, второй и третий на фото.

appolinari
TiRes:

С обратной стороны спаивать аккумы также как и с той что на фото?

Судя по вопросу, не стоит вам паять самостоятельно.😃 Чревато последствиями…
Без обид.😃

Plohish
appolinari:

Судя по вопросу, не стоит вам паять самостоятельно.😃 Чревато последствиями…
Без обид.😃

я тоже об этом подумал…

плотник_А
appolinari:

Судя по вопросу, не стоит вам паять самостоятельно.

Его можно понять, не все разбираются сразу в схемах. Глаза боятся - руки делают)))).
Нет никаких отличий в схеме, независимо сколько банок§ в секции (S).

TiRes:

Не понял…

Если не понятны схемы, смотрите как припаяны провода в вашем 4S LiPo, отличие только лишь в количестве банок в секции.

dedok:

А про одинаковую длину балансировочных проводов, шаманством отдает.

Если балансировочные провода одной длины, меньше погрешность в измерение у ЗУ. Балансировочные провода с малым сечением и под нагрузкой, показания по сопротивлению отличатся из-за разной длины, в итоге и напряжение заряженных секций отличается.
Я такое заметил при сборке 4S, заменил на провода с одинаковой длиной, все стало ровно считывать ЗУ.

Sergey_Pavlovich

Можно взять готовые сборки на Али.
Нормальная фирма Liitokala специализируется на аккумуляторах и зарядках.

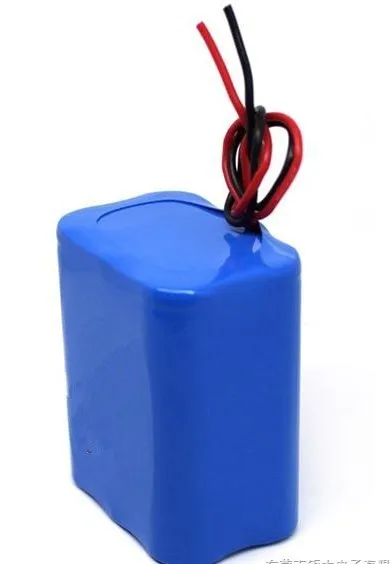

Пример готовой сборки, если имеются трудности самому собрать.

плотник_А
Sergey_Pavlovich:

Можно взять готовые сборки на Али

Для летающих моделей такие сборки очень опасны!
В них ставят БМС, она может полностью отрубить акк в полёте при срабатывание защиты даже на одной секции.
Покупал БМС для акк шуруповерта, мне не понравилась она, делают перезаряд и сильно разряжают секции (4.26-2.53).

В такие сборки пихают банки сомнительного качества и срока производства, вполне возможно , что просроченные банки, которые не продались в розницу.

Sergey_Pavlovich:

Нормальная фирма Liitokala специализируется на аккумуляторах и зарядках.

Эта фирма ничего не производит! Китайские заводики изготавливают свою продукцию под брендом Liitokala.
Также как Пилотаж и Авионикс в своё время.
