Наземная станция под FPV
Thick black lines: public test end
Чёрный общий.
--------------------
Thick red line: measuring the positive voltage input terminal
Красный напряжение плюсовой
--------------------
Yellow lines: current input terminal
Жёлтый измерять силу тока.
----------------------
Вроде как получается так, берём провод от АКБ до потребителя режем плюсовой провод, в разрыв со стороны акб подключаем к жёлтому (из трёх), со стороны потребителя к красному (из трёх)*, чёрный прямой и общий с АКБ и потребителем не разрезан. Питание головки подключаем от другого АКБ на колодку (из двух) красный “+” и “-” черный.
----------------
such as single voltmeter, it is recommended that the yellow line with black lines together, to prevent outside interference cause ammeter digital flashing)
Если используешь только вольтметр, то жёлтый и чёрный (из трёх) соединить вместе, чтобы не моргал амперметр.
Но по сути это получается КЗ по АКБ!!! Не могу понять как так???
------------
* или наоборот :жёлтый и красный. Я не уверен как правильно!
ВСЁ ИМХО!!!
Так и есть.
Головой понимаю, что если измеряемое напряжение меньше 30 в, то колодку (из двух) подключить в параллель соответственно к красному и чёрному (из трёх), чтобы дать питание головке вольт/амперметра.

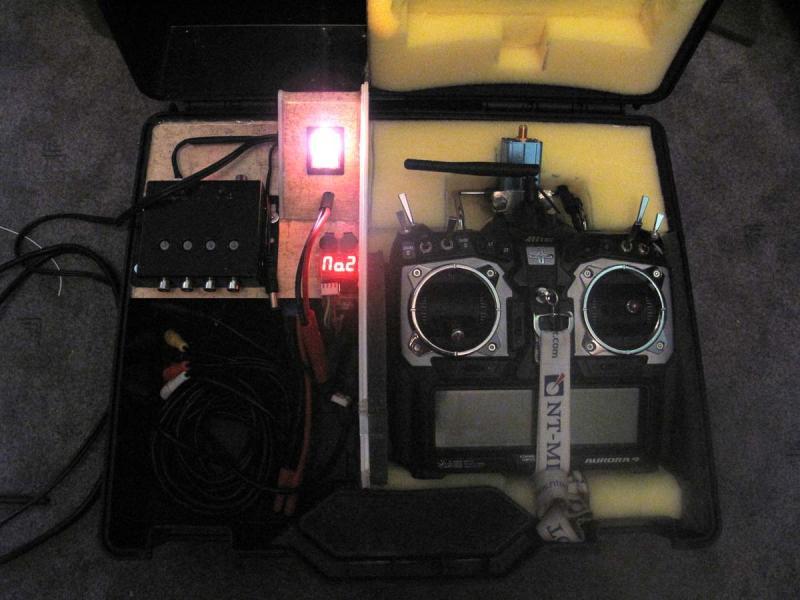

Прикупил для наземки такой показометр.
Считаю данный “показометр” не будет полезен, потому как при падении напряжения на LiPo АКБ не даст знать, потому как смотреть на него всегда не будешь тем более в очках, поэтому я использую обычный сигнализатор/измеритель “по баначно”. (сейчас их (сигнализаторы) уже продают по 150 руб в Москве в розницу).
Считаю данный “показометр” не будет полезен, потому как при падении напряжения на LiPo АКБ не даст знать, потому как смотреть на него всегда не будешь тем более в очках, поэтому я использую обычный сигнализатор/измеритель “по баначно”.
Я себе такой показометр поставил и отдельно пищалку с хоббей взял.
Не надо проводами тыкаться, а тумблером щелкнул и все.
поэтому я использую обычный сигнализатор/измеритель “по баначно”
Это тоже будет. Показометр тоже хочется)))) Для контроля общего.
Я себе такой показометр поставил
А подключали как?
А подключали как?
Не такой же. Похожий. там только напряжение.
Не надо проводами тыкаться, а тумблером щелкнул и все.
так если АКБ менять всё равно разъёмы дёргать… Вот и баланс разъём подключать тогда же…
А зачем их менять?
А зачем их менять?
в коробке лежат два АКБ для наземки, если один сел, то на втором можно “ещё подглядеть”…
Ну я себе вообще сделал 2 аккума параллельно с 2-мя параллельными стабами на 5 вольт и так же на 12.
Понадобится, сниму. но вообще делал чтоб не снимать. И заряжаться сами будут от розетки.
Экспериментальным путем выяснен вариант подключения 😁
выяснен вариант подключения
переведи?!
Та как же всё с жёлтым и красным проводами?
p/s/ Судя по фотке ток не измеряет, потому как синий идёт напрямую к АКБ, и жёлтый с чёрным вместе. Думаю, что если отключить видео распределитель, то ток не изменится…
p/p/s/ Думаю надо жёлтый с синем соединить, и отключить синий от плюса АКБ…
переведи?!
малый разъем
- питание показометра, соотв. + - акб
большой разъем
- красный на + акб
- желтый на - акб
- черный на - нагрузки
-
- нагрузки на + акб
если отключить видео распределитель, то ток не изменится…
Меняется, однако - когда один видео распределитель 0 кажет))) , а как подключаю видео приемник, то 0.5А показывает (просто он на фото не попал) Мультиметром измерил ток - 0.5 и получается. Там еще есть резисторы калибровочные - пока их не трогал.
большой разъем
- красный на + акб
- желтый на - акб
- черный на - нагрузки
- нагрузки на + акб
Явно не по инструкции подключил, пока не скажу во что выльется…(
Разрешение прибора 0,1 А!
www.ebay.com/itm/190788100537 а я вот такое взял, не требует дополнительного питания. Офигеть брал две штуки за 17 баксов, сейчас посмотрел одна штука стоит 58 баксов!!! Как так!? 😃
Явно не по инструкции подключил, пока не скажу во что выльется…(
Разрешение прибора 0,1 А!
Другие варианты не срабатывают.
одна штука стоит 58 баксов!!! Как так!?
Китайцы так шутят после своего нового года 😃
Тут еще веселее…
Жесть, хорошая шутка по вашей ссылке: Item location: shenzhen, China
Shipping to: Worldwide. Excludes: China, Russian Federation, France, Italy.
Он по-ходу рандомом кнопки нажимал😁
Тут еще веселее…
И ведь кто-то купил у него 3 штуки 😁😁😁.
Как говорится на базаре два дурака, один продает, другой покупает…
И ведь кто-то купил у него 3 штуки .
Как говорится на базаре два дурака, один продает, другой покупает…
Они куплены по $9.30.
Это они на Новый год так шутят, чтобы не беспокоили. Щас выйдут на работу и цену обратно опустят 😃
Здравствуйте подскажите хочу разделить модуль приемника от его управления на 4 - 6 метров , чтоб стоял в наземной станции это 6 проводом + 1 rssi. тесть 7 , кабель будет сетевой для интернета . img707.imageshack.us/img707/197/dscf2630n.jpg вот фото
скажите кто так делал ? и большие потери по качеству ?
скажите кто так делал ? и большие потери по качеству ?
А зачем, там же на выходе НЧ сигнал видео и аудио, его можно до 50÷100 метров кинуть, если провода хорошие… Если ЧБ сигнал то до 150 метров про кинуть, а если приёмник передатчик по витой паре зарядить, то и до 1 км зарядить можно по витой паре.
разделить модуль приемника от его управления на 4 - 6 метров
А переключать каналы в полёте всё равно не имеет смысла…
