HD HMD for FPV (шлем очки для ФПВ из 7" монитора)
Сделал на тини25 переключатель
Сделал на тини25 переключатель
а смысл? Ну смотрите, Вам виднее:)
у меня будет еще “3й глаз” (камера), итого 3 канала надо сливать в 1, переключателями не удобно.
у меня будет еще “3й глаз” (камера), итого 3 канала надо сливать в 1, переключателями не удобно.
тогда конечно, это выход.
а
тини25
это как?
Взял библиотеку серво для ардуины на тини25 и написал небольшой код. 1 кнопка и сервовыход, и RGB светодиод для индикации.
Полгода пользуюсь - никаких проблем с ухудшением сигнала или с задержками нет. Включаю через DVR, есть картинка, переключаю на вход с RX и отключаю питание DVR, картинка не изменяется. ИМХО-потерь в схеме нет.
Может где и ошибаюсь, но тут реально - или шашечки или ехать
Дмитрий, спасибо за схему, разрешите пару вопросов:
Правильно я понял, что DVR не вносит видимых потерь? Что за моделька DVR ?
Гораздо более проблематично было питать DVR. С контроллера прут помехи.
То есть до установки фильтра была помеха на картинке.
В какую цепь поставили фильтр - только питание самого DVR ?
Правильно я понял, что DVR не вносит видимых потерь? Что за моделька DVR ?
При нормальном питании картинка на выходе из DVR без помех. Единственно, там есть значки записи и наличия карты в DVR, по этому сделал параллельный вход мимо писалки с приемника сразу на контроллер.
DVR модуль такой
То есть до установки фильтра была помеха на картинке.
В какую цепь поставили фильтр - только питание самого DVR ?
Да. Если запитывал от отдельной батареи, картинка была чистейшая, как только питал с контроллера, сразу шли помехи на записи.
p.s. есть вариант самому спаять по схеме продвинутого приемника, но травить не хочется.
Сходите в ближайший магазин охранных систем и купите разветвитель видео сигнала. Цена копеечная.
вот, например такой www.aktivsb.ru/prod-2912.html
На размер корпуса не обращайте внимание, он на 4-х разветвителей рассчитан.
Плата с двумя выходами очень маленькая.
Цена копеечная
Надеюсь это самый дорогой магазин?
Сегодня приехала мои плата, дисплей, шлейф к дисплею, и плата кнопок.
Переживал что может не работать плата, т.к. продавец спрашивал какую прошивку туда заливать. В итоге залил правильную.
Фактический заказ с индексом 002 можно посмотреть тут. В нем видно дату оплаты, дату приезда до границы.
cndvdc.com/0016
пароль 123456
В целом вышло 270 юаней, плюс 180 руб за кг. В итоге в России в Благовещенске получилось 1666 руб.
Дорожка “накатана”, может кому пригодится.
Да и линзы френеля, и очки, тоже все приехало, тоже видно в файле.
Кстати, ребята к Вам вопрос…
Пытался через линзы френеля посмотреть включенный дисплей. Крутил и так, и сяк. Не могут мои глаза найти нормального комфортного положения.
Это нормально?
В общем делюсь своим субъективным впечатлением о линзах.
Для начала, перепробовал все три вида линз Френеля. Лично мне с этими линзами, ни при каких обстоятельствах настроить картинку не удалось.
Все линзы были 3-х кратными, поэтому все как одна - не прошли.
Хотелось бы конечно попробовать Френеля с 2-х кратным увеличением.
Потом тестировал линзы от очков, т.н. “из набора”. Остановился на выборе между 1.2х и 1.8х (как и многие тут зрячие). 😃
Линзы выше 1.8 (2,5 и выше) - просто глаза больно.
Линзы от набора по сравнению с Френелем вещи разные. Разные с точки зрения, что у Френеля видны “радуги” и полосы, а у линз “из набора” их нет.
Через часик потестирую еще 1.2 и 1.8, а то насмотрелся, так и сейчас на рабочий монитор смотреть нормально не могу.
Народ, а никто такой моник не курочил, хочу 4,3" а тут вроде и разрешение 960х468?
Народ, а никто такой моник не курочил, хочу 4,3" а тут вроде и разрешение 960х468?
Какой такой?
Гугл тоже решил приобщиться к шлемам)
Какой такой?
Упс, на ночь глядя протупил 😉 такой www.phantom-russia.ru/good_135.html
А у этого так вообще разрешение ого-го ecans.ru/details.php?id=76 хотя конечно не очень понятно кому верить 😉
Вот реальный дядька
Упс, на ночь глядя протупил 😉 такой www.phantom-russia.ru/good_135.html
А у этого так вообще разрешение ого-го ecans.ru/details.php?id=76 хотя конечно не очень понятно кому верить 😉
Мне 😉
Они все врут - дели приведенные цифры на 3 и получишь истину, они указывают количество моноцветных пикселей, а по факту каждая точка - это три цветных пикселя. Я так уже накололся с мелкими мониторами.
Вот реальный дядька
Дядька сломал старый анекдот “почему телевизор никогда не заменит газету - им нельзя накрыться”…
Подскажите,пожалуйста, ссылку на качественную проверенную 3х линзу Френеля.

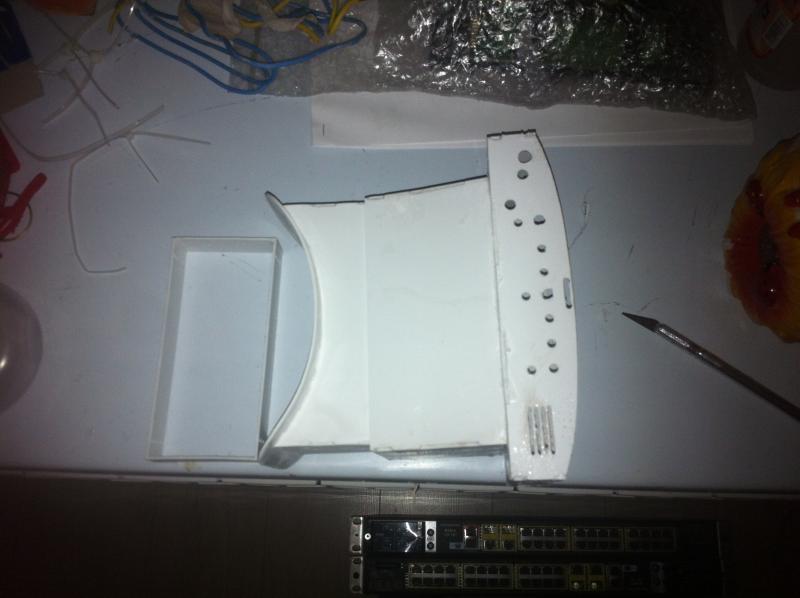

Вставка, промеж этих половинок
Вставка, промеж этих половинок
Что то не подходит… 😃 а что на ней должно крепиться? сама линза?
Ничего там крепиться не должно, эта вставка позволяет изменять расстояние между двумя половинками шлема.
хм… значит где-то я ошибся, пока склеивал все детали, ну значит будем колхозить раздвижение без этой приблуды.
а под 7 дюймов , ктото делал чертеж шлема , типа лунатиковского ?
Много кто спрашивал, но никто так и не выкладывал, видимо нет ни у кого. Я себе рисую неспешно, но пока есть моменты которые не устраивают/не продуманы. К сожалению времени не хватает дорисовать. Как доделаю - поделюсь, если к тому времени необходимость еще будет.
Вставка, промеж этих половинок
Каких “этих”?😈
извините. не удержался:P
