HPI Savage XS 1/12 (ляктроника)

Это одна из частей моего раздела о HPI Savage XS 1/12
Оглавление раздела.
В нескольких записях (из-за невозможности вставить в одну более 20 фото) постараюсь подробно описать все что установил покупного на модель. О полезности и нужности установленного писать не буду, это можно обсудить в теме про Саважку. Запись будет обновляться.
Другие части:

• Подвеска и рулевое управление
• Трансмиссия
• Калёсы

Электроника

Возможно со временем эта запись поделится на составляющие части.
Нравится мне, что на Саважке стоит электроника (серва, регуль, движок) стандартного 1/10 размера. Выбор огромен, от дешевого Китая до именитых брендов.
Итак, что мне удалось попробовать:

• Регуляторы

  1. HPI FLUX VAPOR PRO (стоковый конфиг)



  Немного измененный Castle Creations Sidewinder SV2 (скорее всего, т.к. простой Sidewinder вроде снят с производства). Самое главное он на самом деле водозащищенный (плата в нижнем корыте залита эпоксидкой), также его переделали на гильзы для проводов мотора и добавили кулер 20х20мм в кожухе с непродуманным подключением (крутится всегда, питается отдельными проводами от приемника). BEC выдает 4,8В на приемник, по косвенным данным номинал 60А (кратковременно до 100-110А). Свою версию доработки стокового регуля я описал в этой записи. В данном виде регуль исправно трудится.
  2. HobbyKing 100A Sensored/Sensorless Car ESC



  Неплохой регулятор. Миниатюрные размеры, удобное подключение проводов (приемника, кулера и выключателя).
  Изготовлен по 2-х этажной схеме (силовая и управляющая части), поэтому лучше герметить различными лаками. Легко разбирается, под радиатором термотряпка вместо клея (для герметизации я от нее отказался в пользу термоклея). Программируется только с карты Hobby King HKSS programming card for HK 150A ESC (в принципе по умолчанию настройки нормальные).
  Регулятор понравился, не смотря на то что сгорел у меня при подключении 3S батареи (возможно из-за кривой герметизации).
  3. Castle Creations Mamba Max Pro (используется в настоящее время)



  Очень понравился. Мощный регулятор (опять же по косвенным данным номинал 90А), работающий со всеми типами двигателей и имеющий кучу настроек.
  Т.к. регуль недешевый, к вопросу герметизации и охлаждения подошел серьезно. Были найдены возможности разработать и изготовить ойл-кейс (саркофаг, водонепроницаемый корпус - как больше нравится) под этот ESC.



  Размеры получились очень подходящие 50х38х23мм - длина и ширина практически совпадает с оригиналом, но высота меньше. Также при разработке были учтены различные варианты установки на модель: крепление с помощью винтов, на 2-х сторонний скотч (при желании можно удалить выступающие части нижней крышки с крепежными отверстиями) и крепление боком, через радиатор (для E-Revo 1/16 актуально). Для светодиода сделано окошко. От кулера естественно избавился, максимально температура поднималась до 63°С (в тяжелых условиях катания, при температуре воздуха 25-27°С). Водозащита на все 100%, специально испытывал в глубоких лужах 😃 Датчик температуры от телеметрии внедрил прямо в радиатор, высверлив в ребрах углубление нужного диаметра


  Процесс упаковки регуля в корпус можно посмотреть здесь.

  4. …

• Двигатели

  1. HPI FLUX VEKTOR 4000Kv (стоковый конфиг)



  Производит Castle Creations (модель движка не знаю). 4-х полюсной двигатель 540-го размера (диаметр 36мм), длина 55.6мм, диаметр вала 3,17мм.
  Хороший мотор, никаких нареканий кроме писка при трогании на низких оборотах. Нормально переваривает 3S. Моя доработка заключалась в установке двух лепестковых радиаторов для лучшего охлаждения.
  2. Novak Ballistic 10.5T 4200kv



  Характеристики можно посмотреть по ссылке.
  Сенсор был загерметизирован эпоксидкой. Для использования с 3S акумами слишком оборотистый. Греется не сильно.
  Понравился не смотря на то что сгорел (возможно по причине вылетания сенсорного провода при прыжках в режиме регулятора “Sensored only”). Сейчас жду новый статор, заказал 13.5Т 3300kv в исполнении Premium Ballistic Spec Red Wire Stators
  3. Turnigy Mach2 9.5T 2800kv (используется в настоящее время)



  Характеристики можно посмотреть по ссылке.
  Нормальный китайский движок за приемлемую цену. Конструкция полностью закрытая, удобно герметить, что для офф-роуда важно. При первом включении были посторонние шумы, оказалось, что вал задевал за текстолитовое кольцо сенсора. Я намерил 2950kv, для 3S-акумов очень понравилось соотношение скорость/тяга при передатке 30/60.
  4. …

• Сервоприводы

  1. HPI SF-10W (стоковый конфиг)



  Откровенно слабая и медленная серва (4,5кг, 0,18 сек. при 6В), особых признаков ватерпруфности не нашел. Поменял сразу и без сожаления.
  2. Blue Bird BMS-630MG



  Характеристики можно посмотреть по ссылке.
  Хорошая, мощная серва с металлическими шестернями на подшипниках, но заявленным характеристикам скорости явно не соответствует. Особой ватерпруфности тоже не видно. Также она довольно большая (по глубине), чтобы нормально установить ее пришлось делать углубление в защитной крышке (которая закрывает серву и мотор в миниСаваже). По этим причинам была отложена про запас.

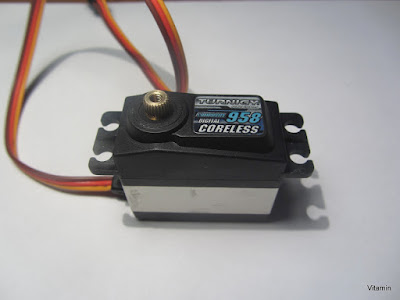

  3. Turnigy MG958 (используется в настоящее время)



  Характеристики можно посмотреть по ссылке.
  Очень понравился сервопривод. Хорошее сочетание скорости и мощности (во всяком случае для Саважки). Качество изготовления хорошее. Части корпуса плотно подогнаны друг к другу (не вываливаются), металлическая часть служит радиатором для мотора, подшипник выходного вала изначально закрыт, внутри видны попытки чем-то залить все контакты. На крышке изнутри наклейка “TowerPro”. Единственный минус не влагозащищенный корпус, но это легко исправить.
  4. …

• Аппаратура радиоуправления

  1. 3-х канальная HPI TF-40 с приемником HPI RF-40



  К сожалению не удалось потестить эту аппаратуру в полном объеме (вышел из строя приемник), но опишу в общем.
  Неплохая аппа для начала: 3 канала, все настройки на крутилках и ползунках (не надо танцевать с бубном как с аппой Traxxas), легкая, питание от 4-х батареек АА. В руке (моей ессно) лежит хорошо. Не понравилось качество пластика, он откровенно ужасен.
  2. Airtronics (Sanwa) MT-4 (используется в настоящее время)



  Характеристики можно посмотреть по ссылке.
  Очень хорошая 4-х канальная аппаратура. В руке лежит как влитая, имеет настройки толщины рукоятки и положения курка газа. Высокая скорость общения с приемником, куча настроек, доступное меню, много кнопок и переключателей в удобных местах, на которые можно назначить разные действия, телеметрия очень помогает в тестах моторов/регулей (в продаже есть не только родные датчики). Не буду сильно захваливать, т.к. не имел долгого общения с ее конкурентами, обсуждают ее здесь.
  Единственный крупный недостаток - отсутствие подсветки, который я уже решил с помощью сторонних производтителей. Ну и косвенно к недостаткам можно отнести высокую стоимость дополнительных приемников (самый дешевый 3-х канальный без телеметрии $59 без доставки)
  3. …
