Усовершенствованный сервопривод Чена
Обратная связь? Это узел на компараторе, насколько я понял. Так и отделить его в силовую часть. И даже запитать от 12 вольт. Он с открытым коллектором, и управляет просадкой на корпус входов драйверов… Так что напряжение питания его не критично в данном случае. Может не доглядел чего, но этот узел с мегой никак ведь не связан?
Да, сигнал с AtMega в данной схеме никак не связан. Оптопара возможно подойдет дешёвенькая, типа РС817, но для собственного успокоения, я бы поставил более быстродействующую. (В своих эксперементах я использовал специальный гальваноразвязанный датчик тока и “заводил” этот сигнал на МК).
Для питания схемы с опторазвязой надо ещё 4-канальный ИБП. Вот нарисуйте схему со всеми этими деталями, спроектируйте печатку и подсчитайте стоимость и габариты этого девайса. Стоит это того, чтобы крутить движок на 42В? С 42В, с платой словака будет нормально работать.
Для питания схемы с опторазвязой надо ещё 4-канальный ИБП. Вот нарисуйте схему со всеми этими деталями, спроектируйте печатку и подсчитайте стоимость и габариты этого девайса. Стоит это того, чтобы крутить движок на 42В? С 42В, с платой словака будет нормально работать
Э, не-ее…😃. Я так не согласен. Это, как там… проба пера. Всё понять, предусмотреть(по возможности), начать с малых мощностей, и потихоньку… А плату и БП - сделаем. Ей-бо 😃. Не уверяю что запросто. Я вот на ШД делал www.cncfiles.ru/photo/1870.jpg , поморочился, но оно того стоит. Некий законченный вид. Хочу и тут, по порядку. Я ж писал, что опыта общения с серво - нуль, и не хотелось бы жестоких разочарований:).
По моему мнению, для опыта лучше начать с простого, а уж потом, потихоньку усложнять и усовершенствовать. Но у каждого своё мнение и свой путь …
Dj_smart, я желаю Вам успехов!
доброго времени суток
откопал 2 движка Динамо Сливезамн PIK 8-6\2,5 36v 0,30Nm 1600min
есть ли смысл что то делать если момент 0,30Nm
по весу - масивные а как себя поведут не знаю
есть у меня и 2 шт Динамо Сливезамн ПИВТ 6-25\3 30v 0,10Nm 3000min
поставил на него шим - крутит (думал на шпиндель пристроить - малошумный - в сам раз для малого станка)
Помигите чайнику подключить к данному приводу ЭП-110.245у3 с паралл независю возбю 110в 3.27А 4000об.миню Там Обмотки якоря (+Я1 -Я2) и возбуждение ( +Ш1 ;-Ш2); желательно иллюстрованно .Ну уж больно чайник)
Давно сделал станок . Все крутится на ШД5 (как не печально резистивно) , но крутитсяю причем в сотку укладываюсь. Пробывал поставить Ваш привод на одну из
координат, действительно настроить его с “линейкой” очень сложно , даже с энкодером на оси с ШВП очень сложно , т.к. все работает через редуктор 1:15 , на вал движка поставить не успел, нужно было все переделать. Вот наконец сделал 4-ю ось , но шд не устаивает как по скорости , так и по моментуБ или просто не тянет редуктор, вот и думаю поставить этот Дижок с энкодером на 5000 им/об (сам обалдел когда нашел) . Вопрос : реально ли будет получить 0.0009 градуса на поворотном столе (люфта - нет -)) ) если датчик 5000 им.об ; редуктор 1:80; ну и угол вроде как 360). 50000*80/360;
Прокоментируйте и помогите с подключением двигателя с независим возбужд.
Заранее СПАСИБО!
Помигите чайнику подключить к данному приводу ЭП-110.245у3 с паралл независю возбю 110в 3.27А 4000об.миню Там Обмотки якоря (+Я1 -Я2) и возбуждение ( +Ш1 ;-Ш2); желательно иллюстрованно ….
Если напряжение питания обмотки возбуждения (из Вашего сообщения это непонятно, а данных на этот двигатель у меня нет) такое же как у якоря, то подключается легко, как на рисунке. Если напряжение питания меньше (я испытывал двигатель с последовательным возбуждением – разобрал двигатель, разъединил обмотки и вывел «концы» наружу), то обмотка возбуждения питается от отдельного источника питания. Полярность подключения выводов Ш1,Ш2 и Я1,Я2 значения не имеет, т.к. направление вращения можно скорректировать программно, в управляющей ЧПУ программе, например - Масh.
Вопрос : реально ли будет получить 0.0009 градуса на поворотном столе (люфта - нет -)) ) если датчик 5000 им.об ; редуктор 1:80; ну и угол вроде как 360). 50000*80/360
Теоретически возможно, но лучше рассчитывать, погрешность будет выше. Формула у Вас немного неправильно написана, надо так: 360 / (5 000 * 80).
Спасибо ,arisov77!
Попробую. Да я и сам не нашел питание обмотки возбуждения и якоря.
Знаю что написано 110В и все.
Еще можно вопрсик
У меня в каждом энкодере будь то на 1000им 1024им 2500им или 5000им
есть выход (маркер) реферсная точка. По ней было-бы неплохо обнуляться.
Конечно совместно с концевиком.
При обнуление координата доходит до концевика, сбрасывает скорость на 90% и ищет маркер.Нашла - Все 0.
В MACH3 (как наверное и в других) есть такая функция.
Там при обнулении координата доходит до концевика (включения) на 100%, затем на малой скорости едет в обратную сторону до (выключения) Все 0. Впринцыпе гистерезис вроде как учитывается , но точность?
Хотя такой вопросик уже был. Но все-таки может советом?
…У меня в каждом энкодере будь то на 1000им 1024им 2500им или 5000им
есть выход (маркер) реферсная точка. По ней было-бы неплохо обнуляться…
Не совсем понял, что же Вы спросили. Данный сервоконтроллер не работает с энкодером, у которого есть выход Z (нулевая метка). Вы предлагаете использовать эту метку в качестве концевика «Номе»?
Использование канала Z в качестве концевика «Номе», возможно только, если вал двигателя во время всего движения, сделает не более одного оборота. Если больше одного оборота, то можно сделать какой-то «ручной переключатель» - сначала калибруется по концевику, затем вход «Номе» переключается на выход Z энкодера и снова калибруется.
При наличии высокоточного отдельного концевика «Номе», на мой взгляд, наличие энкодера с выходом Z и соответствующего сервоконтроллера – не обязательно, т.к. при калибровке начального положения ЧПУ программа всё равно будет выдавать импульсы (движение) до тех пор пока не найдёт «край» концевика, независимо от положения вала двигателя (его нулевой точки). Синхронизация с Z меткой скорее всего, лучше поможет «в борьбе» с накапливающей ошибкой при позиционировании, но при нормально работающем сервоприводе это обычно не требуется.
Не совсем понял, что же Вы спросили. Данный сервоконтроллер не работает с энкодером, у которого есть выход Z (нулевая метка). Вы предлагаете использовать эту метку в качестве концевика «Номе»?
Использование канала Z в качестве концевика «Номе», возможно только, если вал двигателя во время всего движения, сделает не более одного оборота. Если больше одного оборота, то можно сделать какой-то «ручной переключатель» - сначала калибруется по концевику, затем вход «Номе» переключается на выход Z энкодера и снова калибруется.
При наличии высокоточного отдельного концевика «Номе», на мой взгляд, наличие энкодера с выходом Z и соответствующего сервоконтроллера – не обязательно, т.к. при калибровке начального положения ЧПУ программа всё равно будет выдавать импульсы (движение) до тех пор пока не найдёт «край» концевика, независимо от положения вала двигателя (его нулевой точки). Синхронизация с Z меткой скорее всего, лучше поможет «в борьбе» с накапливающей ошибкой при позиционировании, но при нормально работающем сервоприводе это обычно не требуется.
У нас такой алгоритм работы был реализован на заводском станке. При включении станок ехал на пару оборотов в плюс, затем реверсировался, ехал до концевика, замедлял скорость, полз до нуль метки, по ней выставлял ноль.
Но этот станок делал всегда одну и ту же деталь.
Прошу ответить ввиду невозможности вкладывать файлы
этот вопрос (сервопривод Чена) ушел куда то в другое место ?
я использовал специальный гальваноразвязанный датчик тока и “заводил” этот сигнал на МК
Так и надо делать. Датчик Аллегро 712 на 30 ампер с откликом 5 мкС стоит всего 140 рублей в Терраэлектроника. Можно заказать по почте через Семенова Михаила - mkpochtoi.narod.ru - и у него же микроконтроллеры очень дешовые - ATtiny2313 всего 38 рублей ATmega8 и ATmega48 всего по 48 рублей. Прошивка 35 рублей. Почта 60-100 рублей.
Даташит датчик тока ACS712 www.terraelectronica.ru/pdf/…/ACS712ELCTR-30.pdf
Подскажите, пожалуйста, если вместо энкодера на валу двигателя использовать оптическую линейку, ведь большинство продаваемых сейчас ШВП имеют класс точности С7(0.05мм на 300мм). Для мелаллообработки такие точности не катят.
Допустим что связка вал двиг.-вал швп-гайка жёсткая, тогда имея швп С7 и линейку во много раз точнее, мы получим нужную точность. Этот контроллер нормально будет работать с линейкой? Какие максимальные скорости перемещений будут?
P.S. К тому же линейки и двигатели пост. тока 3Nm уже стоят на станке . Но вместо швп стоит трапеция.
Есть ЧПУ работающие по двойной закрытой схеме. К драйверу это отношение не имеет. Серводвигатель с драйвером сам по себе, Оптическая линейка на оси сама по себе. Софт считывает реальное положение с оптической линейки и коректирует сигналы драйверу step/dir. Типа cncbrain. Они сейчас готовят новую версию.
Касаемо поставить энкодер прямо на ось, а не на движок - тоже можно. Но надо настраивать параметры разгон, торможение и тайм аут по ошибке. Если поставить большие значения разгона/торможения то система войдет в резонанс. Если маленькие то резонанса не будет, но увеличится задержка при корекции двигателя. У меня на взрослом фрезере стоит ЧПУ с линейками на столе, а привод - двигатель постоянного тока без энкодера. Неточность обработки меньше сотки. Линейки микронные. Так что схема не просто должна работать, а она работает у меня.
З.Ы. А зачем вам для металло-обработки высокие скорости перемещения?
Прошу ответить ввиду невозможности вкладывать файлы
этот вопрос (сервопривод Чена) ушел куда то в другое место ?
Вроде ни куда «не ушёл», всё здесь. И ещё здесь www.cnczone.com/forums/showthread.php?t=69640 и вот здесь www.c-n-c.cz/viewtopic.php?t=2395 и недавно вот здесь появилось www.elektronik.si/phpBB2/viewtopic.php?t=18129&pos…
… Какие максимальные скорости перемещений будут?
Какая максимальная будет у Вас скорость – я не знаю, т.к. Вы ничего не указали в качестве исходных данных.
Какая максимальная частота этого сервоконтролера – я то же не знаю, т.к. «руки так и не дошли» до практических измерений, в теории она будет не меньше 100кГц или 100 000 имп/сек, как и в оригинальном Ченовском контроллере (см. сообщения №114 и конец 115), скорее всего будет немного «шустрее», за счёт прерывания от сигналов энкодера (в оригинальном Ченовском, опрос состояния энкодера - по таймеру).
Мне особо высокие скорости обработки не нужны. Станок изначально координатно-шлифовальный(32К83СФ10), значит не рассчитан на большие нагрузки. Следовательно надо будет снимать металл небольшими порциями с подачей 400-1000(max)mm/min.Почти высокоскоростная обработка, но и не совсем она, что-то среднее. Ускоренное перемещение хотелось бы в районе 2000-3000 mm/min. Я думаю что опт. линейки и швп С7 класса это самое оптимальное решение получить приемлемые точности. Вообще хотелось бы пилить формообразующие небольших пресс-форм.
technik, у опт. линейки разрешение какое?
Ну если не ошибаюсь, то 1-2 микрона, на станке стоит блок heidenhain с цифровой индикацией и стол можно выставить рукоятками с точностью 1 микрон. Сам станок 32к83сф10, по расшифровке букв СФ, это мастер-станок(особо точный).
Если разрешение 1 микрон, то линейка выдаёт 1000 имп/мм (вот это я и хотел узнать). При ускоренном перемещении = 3000мм/мин (50мм/сек) максимальная частота импульсов с энкодера (оптической линейки) будет 50кГц. Думаю, что с такой частотой «усовершенствованный Ченовский» легко справиться.
Назрела проблема подключения Двигателя постоянного тока на 220 вольт с обмоткой возбуждения. ток до 10 ампер.
Ну про подключения двигателя мне все понятно. А вот какие Транзисторы поставить и какие дополнительные Изменения надо сделать в схеме?
На тразисторы посматриваю вот на эти IRFP360LC.
В схеме понятно что надо низковольтное питание завести с отдельного Б.П.
А вот что еще надо поменять?
Еще вопрос. Теме достаточно много времени, и хотелось бы уточнить в каком месте сейчас лежит последняя схема, прошивка (или прошивки), ну и разводка платы, даже наверно более правильно сказать последний проверенно работающий вариант. А то что-то уже менялось несколько раз и я чего-то запутался.
И еще, вопрос к Андрею по поводу датчик тока. Как его использовать. Или оставить резистор с компаратором?
Для варианта 220В/10А транзистор, на мой взгляд, лучше применить более популярный IRF460 www.platan.ru/…/id=334696493&group=204&src=pltn , т.к. напряжение С-И у него выше, чем у IRF360, ток чуть-чуть поменьше и по в цене он выигрывает. Также можно применить популярный среди любителей импульсных сварочников, как они его называют - «народный полтинник» - IRG4PC50 www.platan.ru/cgi-bin/…/id=589098788&group=201 .
Для таких высоких напряжений и тока надо очень тщательно прорабатывать топологию печатной плату, очень желательно сделать гальваническую развязку МК от силовой части.
Также не помешало бы изменить схему защиту (контроля тока) – про это на форуме я где-то писал.
Готового варианта конструкции сервоконтроллера для повторения, для Вашего применения, я ещё не видел.
Для 10А можно оставить и резистор, у UHU для 14А использовано 2 запараллеленных резистора 0,1 Ом х 5Вт.
По поводу схем, прошивок…
Я меня 2 сервоконтроллера около года работают по этой схеме rcopen.com/forum/f110/topic40981/174 (нет только деталей в цепях концевиков Limit_L & Limit_R, но они были проверенны навесным монтажом – всё o’k).
Прошивку использовал Servo_AtMega88_CompInt_Modif.zip из сообщения rcopen.com/forum/f110/topic40981/211 .
Другие конструкции есть на www.cnczone.com/forums/showthread.php?t=69640 (+см. сообщение №349).

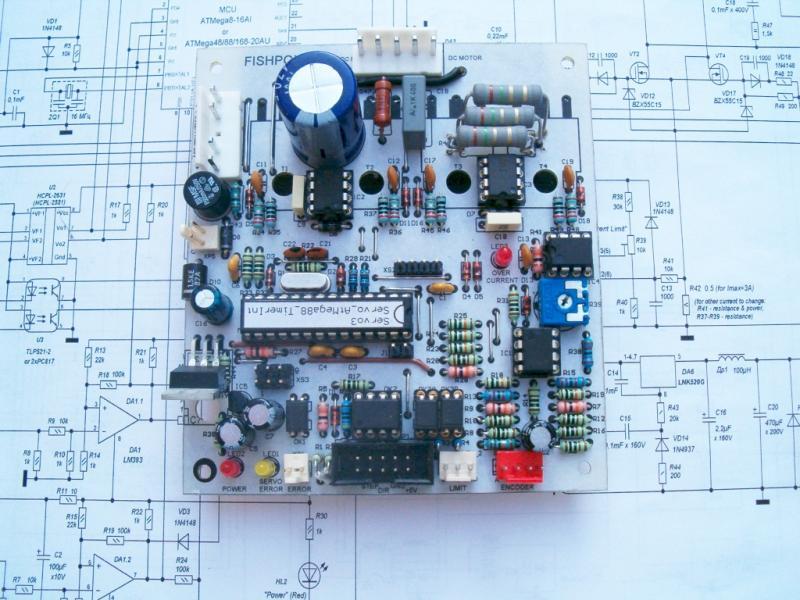

Также, на сколько мне известно, что работает конструктив (на фото) jozefp-а rcopen.com/files/49a485ec9970730077f50f84 с доработкой rcopen.com/forum/f110/topic40981/331 (внизу сообщения). Прошивки для этого конструктива c AtMega48 были проверенны из сообщения rcopen.com/forum/f110/topic40981/318 .
